Замена конденсатора вспышки Canon PowerShot G3
Вспышка камеры Canon PowerShot G3 управляется разрядом конденсатора. Конденсатор — это устройство для хранения энергии, которое аккумулирует заряд между двумя проводящими пластинами. Прежде чем конденсатор сможет разрядиться, он должен быть заряжен от батареи.
Примечание:
1.) Перед доступом к конденсатору необходимо отвинтить множество винтов.
2.) Для установки нового конденсатора вы должны уметь припаивать провода к конденсатору.
3.) Не продолжайте, если у вас нет магнитной подложки для размещения винтов и паяльника.
Шаг 1

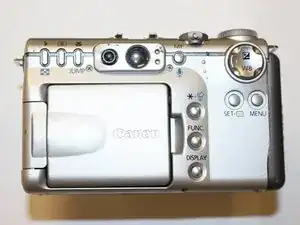

Начните с удаления всех винтов вокруг корпуса камеры: спереди, сзади, по бокам и снизу.
Шаг 2

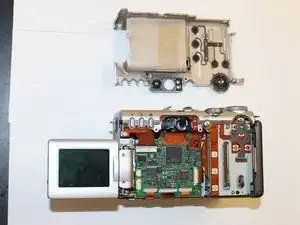

После снятия винтов снимите заднюю панель. Панель должна сниматься вручную.
Шаг 3

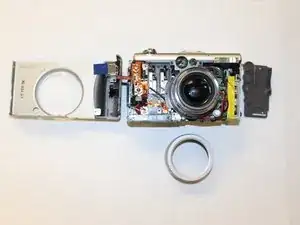

Далее снимите переднюю панель и правую боковую панель (левая боковая часть является частью передней панели).
Шаг 4
Наконец, снимите верхнюю панель, как показано.
Шаг 5

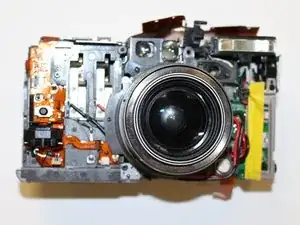

Внешняя часть камеры теперь должна напоминать показанное на изображении.
Чтобы вынуть плоские гибкие шлейфы (коричневые ленты), вытащите их из пластиковых держателей, к которым они подключены.
Шаг 6

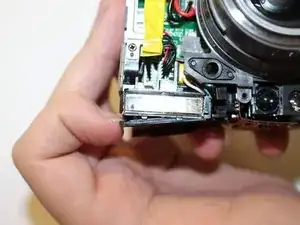

После этого вы можете приподнять корпус конденсатора, поддев ногтем или другим маленьким предметом за края.
Шаг 7

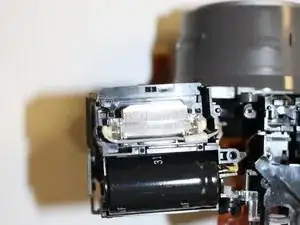

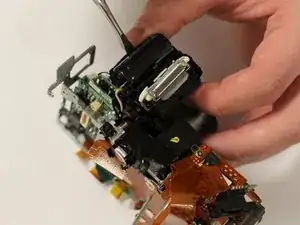

Используйте лопатку или другой тонкий предмет, чтобы вынуть конденсатор из корпуса. (Изображение 2)
Чтобы удалить красный и жёлтый провода, припаянные к конденсатору, нагрейте припой паяльником и используйте монтажный вакуум для его удаления. Подойдут и другие известные вам методы.
Отнесите конденсатор в местный магазин электроники или закажите новый конденсатор онлайн, считав его ёмкость с боковой стороны конденсатора. Она должна быть указана в микрофарадах (µF).
После приобретения нового конденсатора припаять красный и жёлтый провода в те же места, где были припаяны на старом конденсаторе.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
