Замена экрана Canon PowerShot SX120 IS

Поверните камеру экраном к себе.

Удалите два чёрных винта 3.4 мм крестовой отвёрткой Phillips #00.

Положите камеру объективом вверх и поверните её так, чтобы надпись DC IN A/V OUT DIGITAL была обращена к Вам.

Удалите один чёрный винт 3.4 мм крестовой отвёрткой Phillips #00.

Положите камеру объективом вверх и поверните её в сторону, где находится крышка отсека батареи.

Удалите три чёрных винта 3.4 мм крестовой отвёрткой Phillips #00.

Положите камеру объективом вверх, поверните её в сторону отсека для батарейки (CR1220), отвечающей за время/дату.

Удалите один чёрный винт 3.4 мм крестовой отвёрткой Phillips #00.

Положите камеру объективом вниз и поверните её в сторону, где расположены крышка DC IN A/V OUT DIGITAL и серебристое крепление шнурка.

Откройте крышку DC IN A/V OUT DIGITAL.

Удалите один чёрный винт 3.4 мм крестовой отвёрткой Phillips #00.

Поверните камеру объективом вниз.

Открыть корпус камеры может быть сложно. Не расстраивайтесь, если потребуется несколько попыток, прежде чем корпус откроется.

Используйте инструмент iFixit для поддёма, чтобы создать рычаг. Вставьте инструмент в стык между передней и задней частями корпуса.

Аккуратно давите на инструмент, чтобы крышка постепенно приподнялась.

Медленно проводите инструмент вдоль зазора и по краю камеры.

При разборке задней крышки крышка DC IN A/V OUT DIGITAL также отойдёт и может отвалиться.

Снимите заднюю крышку и крышку DC IN A/V OUT DIGITAL с камеры.

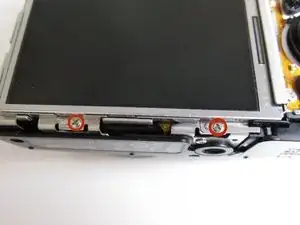

Удалите два винта, расположенные непосредственно под экраном, крестовой отвёрткой #000. Эти винты крепят экран к основной раме камеры.

Удалите два винта 3.4 мм

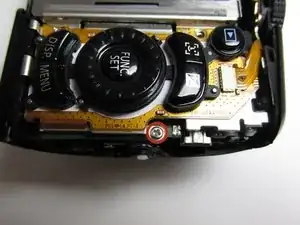

Положите камеру объективом вниз. Найдите винт, расположенный с правой стороны камеры рядом с кнопкой Function Set.

Удалите винт 3.4 мм крестовой отвёрткой #000 Phillips.

Оставьте камеру объективом вниз и найдите ленточный разъём. Ленточный разъём расположен ниже основной панели кнопок в нижней правой части камеры.

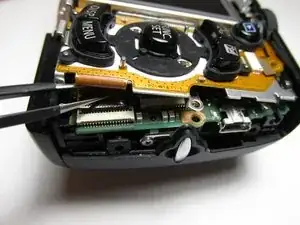

Поднимите основную панель кнопок и осторожно удерживайте ленточный разъём чёрными пинцетами.

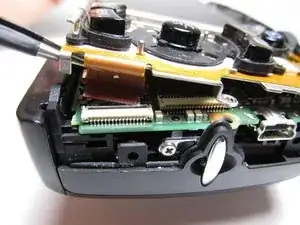

При подъёме и снятии ленточного разъёма пинцетами следите, чтобы не повредить ленточный кабель или контакт, расположенный в нижней части ленты. Снимите нижнюю часть ленты с помощью лопатки. Соединение ленты понадобится при сборке устройства.

После полного отсоединения ленты поднимите всю панель и расположите её над её исходным положением. Панель не будет полностью снята, только нижняя её половина.

Положите камеру объективом вниз.

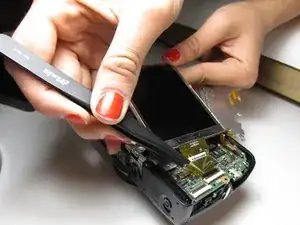

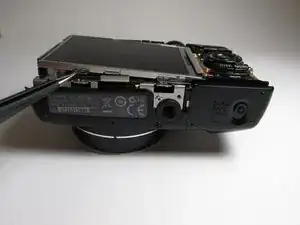

Используйте чёрные пинцеты, чтобы аккуратно начать приподнимать экран. Начинайте поднимать экран с левой стороны.

Найдите ленточный разъём, который соединяет экран с материнской платой.

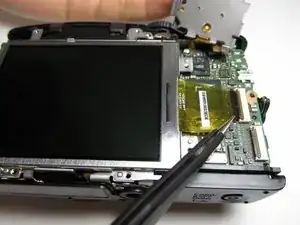

Отсоедините ленту от разъёма на материнской плате, поддев маленький чёрный фиксатор разъёма вверх лопаткой.
