Замена диска управления Canon PowerShot SX120 IS
Используйте это руководство для замены диска управления на Canon PowerShot SX120 IS.
Диск управления — это элемент, позволяющий выполнять различные операции, такие как прокрутка изображений или выбор пунктов меню. Когда диск управления ломается, навигация по функциям камеры может стать затруднительной.
Перед началом убедитесь, что вынулиш двойные батареи AA. Чтобы вынуть батареи, сдвиньте и удерживайте защёлку крышки в верхнем углу камеры, затем сдвиньте и откройте крышку.
Шаг 1

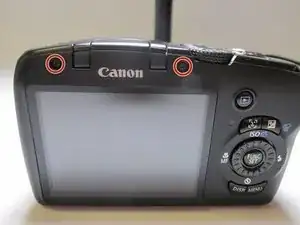

Поверните камеру так, чтобы экран был направлен к Вам.
Удалите два чёрных винта 3,4 мм крестовой отверткой Phillips #00.
Шаг 2

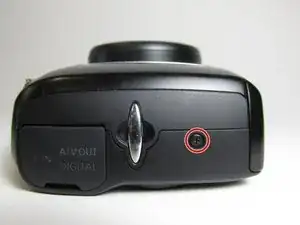

Положите камеру объективом вверх и поверните её так, чтобы надписи DC IN A/V OUT DIGITAL были обращены к Вам.
Удалите один чёрный винт 3,4 мм крестовой отверткой Phillips #00.
Шаг 3

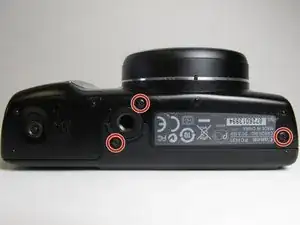

Положите камеру объективом вверх и поверните её на сторону, где находится крышка батарейного отсека.
Удалите три чёрных винта 3,4 мм крестовой отверткой Phillips #00.
Шаг 4

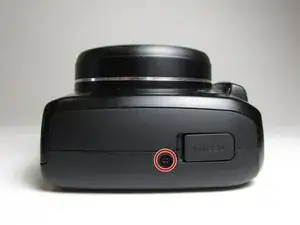

Положите камеру объективом вверх, поверните её на сторону, где находится отсек для батарейки (CR1220) времени/даты.
Удалите один чёрный винт 3,4 мм крестовой отверткой Phillips #00.
Шаг 5

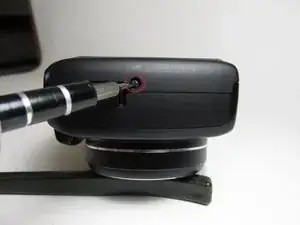

Положите камеру объективом вниз и поверните её на сторону, где находятся крышка DC IN A/V OUT DIGITAL и серебряное крепление шнурка.
Откройте крышку DC IN A/V OUT DIGITAL.
Удалите один чёрный винт 3,4 мм крестовой отверткой Phillips #00.
Шаг 6
Поверните камеру объективом вниз.
Открыть корпус камеры может быть сложно. Не расстраивайтесь, если потребуется несколько попыток, прежде чем корпус откроется.

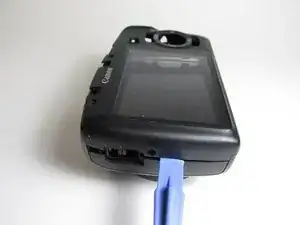

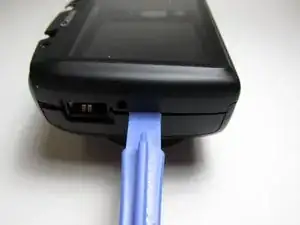

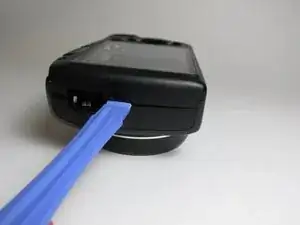

Используйте инструмент для вскрытия iFixit, чтобы создать рычаг. Вставьте инструмент в шов между передней и задней частью корпуса.
Осторожно нажимайте на инструмент, чтобы крышка постепенно отодвинулась.
Медленно продвигайте инструмент вдоль зазора и вокруг кромки корпуса.
При разборке задней крышки крышка DC IN A/V OUT DIGITAL также откроется и может отвалиться.
Шаг 7

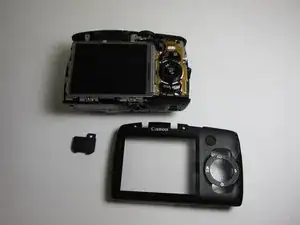

Снимите заднюю крышку и крышку DC IN A/V OUT DIGITAL с камеры.
Шаг 8

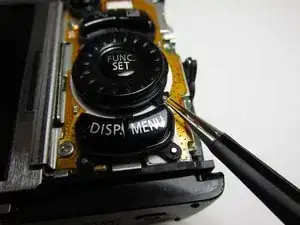

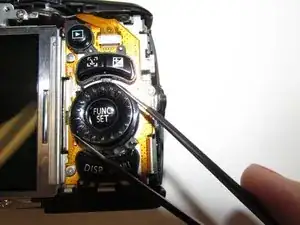

Осторожно извлеките штифт под диском с помощью пинцета и отложите его.

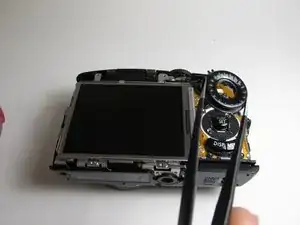

С помощью пинцета выньте старый диск управления и установите новый диск на то же место.
Заключение
Для сборки устройства, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
