Как снять заднюю панель сушилки Whirlpool

Бытовая техника

Используйте это руководство для снятия задней панели вашей сушилки Whirlpool.

Снятие задней панели необходимо для доступа к большинству внутренних компонентов сушилки. В большинстве случаев это не даст прямого доступа, но ее нужно убрать для выполнения многих других процедур.

Процедура сама по себе проста. Просто следите за винтами.

Это руководство подходит для большинства сушилок Whirlpool. Оно написано с учетом модели WED87HED. Если у вас другая модель, вы можете столкнуться с некоторыми незначительными отличиями в разборке, но общий процесс ремонта останется тем же.

Шаг 1

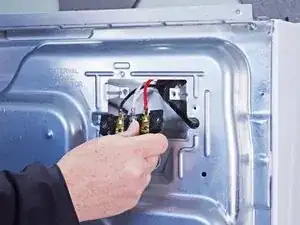

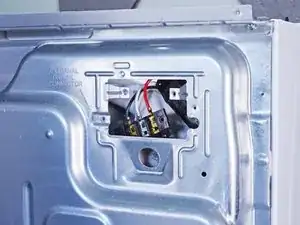

Снимите зеленый заземляющий винт.

Снимите винты клеммного блока кабеля.

Шаг 2

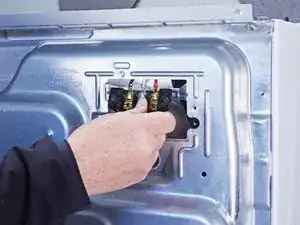

Переместите клеммный блок кабеля за заднюю панель.

Шаг 3

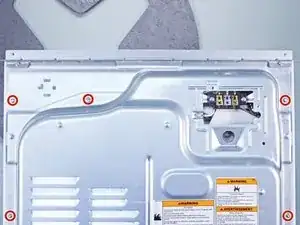

Снимите винты задней панели.

В течение этого руководства следите за каждым винтом и устанавливайте его обратно в то же место, откуда он был снят.

Шаг 4

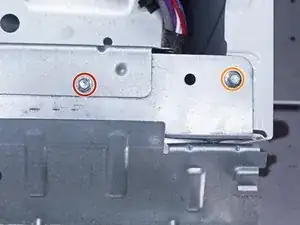

Снимите винт, удерживающий кронштейн основной платы к шасси.

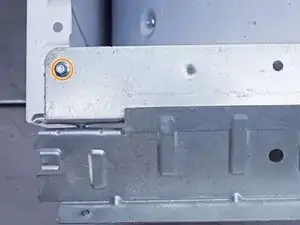

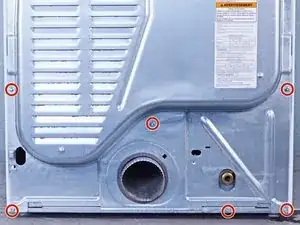

Снимите винты с верхней задней части машины.

Шаг 5

Наденьте перчатки перед продолжением, так как задняя панель острая.

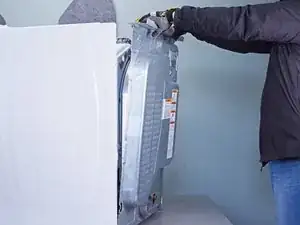

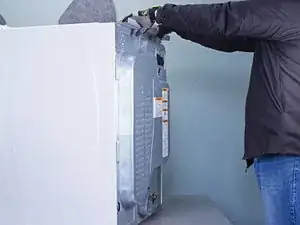

Поднимите панель примерно на 1,27 см и наклоните ее назад, чтобы снять с вентиляционной трубы.

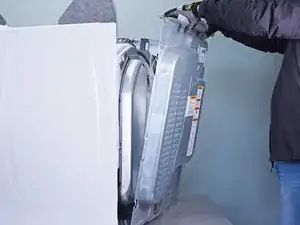

Сдвиньте панель с вентиляционной трубы и снимите ее.

Шаг 6

Во время сборки выполните следующее:

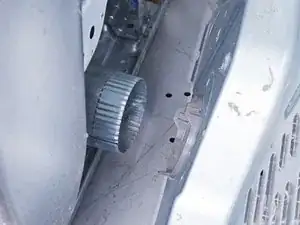

Убедитесь, что вентиляционная труба вставлена в ободок на панели.

Убедитесь, что язычки внизу выровнены с нижним краем шасси.

Установите панель так, чтобы её отверстия для винтов совпадали с шасси.

Заключение

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
