Замена керамического клапана Jura Z6 (2018)

Бытовая техника

Многие устройства Jura оснащены **керамическим клапаном**, который компания Jura называет **многопоточным клапаном**. Он регулирует поток воды для горячей воды, пара, молочной пены и, конечно, кофе. Керамический клапан может выйти из строя, из-за чего устройство начинает работать с ошибками, часто с **ошибкой 6**. Возможные причины:

Микро- или обычные трещины в распределительной головке
Накипь, особенно на керамических дисках/уплотнениях
Неисправные микропереключатели
Износ внутренних элементов привода
Выход из строя двигателя

Здесь описано, как **снять керамический клапан** с **Jura Z6 (2018)**. После этого его можно заменить на новый или попытаться отремонтировать. Инструкции для более старых моделей доступны **здесь**.

Шаг 1

Отключите устройство от сети!

Снимите все компоненты: бак для воды, поддон для капель, крышку аромата.

Открутите шлицевой винт на контейнере для зёрен, снимите решётчатую крышку и бортик.

Шаг 2

Овальные винты в этот раз расположены сзади. Возьмитесь за рифлёный ободок и приподнимите его на несколько миллиметров вверх. Затем потяните снизу и снимите.

Эти винты имеют овальную головку, из-за чего выглядят как заклёпки (фото 2). Для их откручивания нужен специальный ключ или бита iFixit. Вот инструкция по изготовлению своими руками. При необходимости можно использовать острые плоскогубцы. Компания Jura не хочет, чтобы мы лезли в свои устройства!

Снимите четыре винта с овальной головкой.

Отключите синий разъём Jura Connect.

Отодвиньте чёрную панель от задней стенки. Теперь видна плата питания.

Шаг 3

Верхняя крышка зафиксирована двумя винтами Torx T15, расположенными вверху вентилятора. Открутите их.

Шаг 4

Достаньте воронку для молотого кофе.

Сдвиньте верхнюю крышку назад и аккуратно приподнимите её. Особое внимание уделите крышке регулировки жерновов. В первый раз она может быть плотно зафиксирована.

Шаг 5

В левом и правом нижних углах отсека для лотка для молотого кофе находятся два винта Torx. Снимите их.

Шаг 6

Теперь можно сдвинуть обе боковые панели назад на несколько миллиметров и вытащить их вверх. При первом снятии они могут немного застревать.

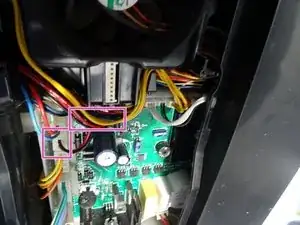

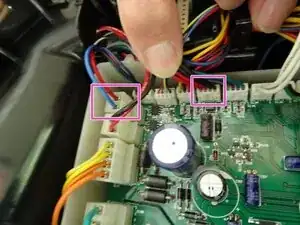

Боковая панель рядом с баком для воды всё ещё соединена двумя чувствительными кабелями. Если вы хотите снять её для доступа к кофемалярному блоку, необходимо найти концы кабелей, отключить их от двух разъёмов на плате и протянуть кабели наружу.

Шаг 7

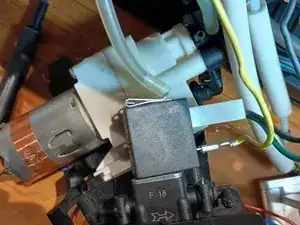

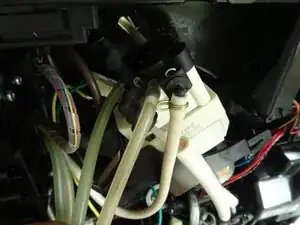

Керамический клапан расположен диагонально вверх в чёрном пластиковом держателе. Держатель крепится двумя винтами Torx T15. Открутите два винта.

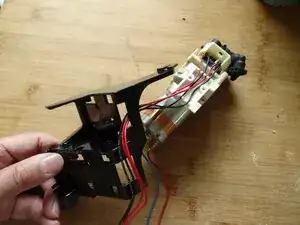

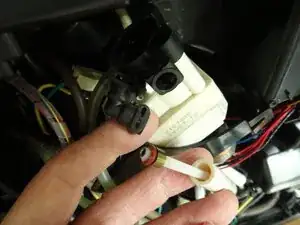

Аккуратно вытяните держатель. За керамическим клапаном установлен ещё один соленоидный клапан, который может остаться на держателе, но удобнее снять его: открутить два нижних винта, снять шланг давления и приподнять клапан.
