Замена конденсатора в Philips Senseo Quadrante

Никогда не забывайте: Выключите питание и извлеките вилку из розетки перед началом ремонта!

Снимите все навесные элементы, такие как подставка для чашек, держатель капсул и резервуар для воды.

Поверните устройство так, чтобы задняя часть машины была обращена к вам.

Снимите два винта Torx T15 внизу корпуса.

Боковую панель сначала нужно отсоединить по нижнему краю. Поверните машину так, чтобы низ был обращён к вам.

На основании есть два углубления с защёлками внутри каждого. Надавите на защёлки отверткой и отсоедините боковую панель по нижнему краю.

Возможно, панель засядет. Рекомендуется использовать пластиковый лопаточный инструмент, чтобы избежать царапин.

На этом этапе боковая панель всё ещё защёлкнута спереди, прямо рядом с соплом для кофе. Аккуратно подденьте защёлку отверткой.

На внутренней стороне боковой панели по верхнему краю есть две пины, которые входят в отверстия. Поднимите боковую панель вверх и выньте её.

Нагревательный элемент становится виден сразу после снятия боковой панели.

С помощью отвертки освободите защёлку в верхней части крышки электроники.

Поднимите крышку и выньте её.

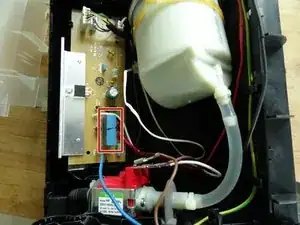

После снятия крышки станут видны плата электроники и насос.

Ищущийся конденсатор здесь синий, он также может быть других цветов.

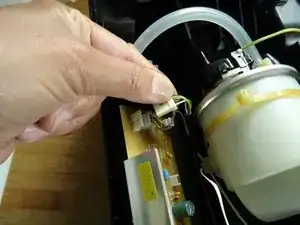

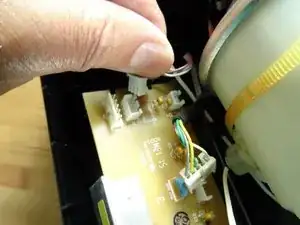

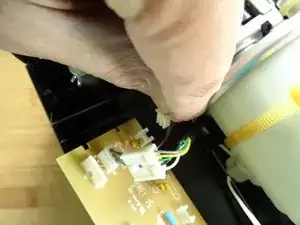

Чтобы добраться до конденсатора, нужно отсоединить клеммы в верхней части и освободить защёлку в самой верхней части платы.

Кабели внизу платы можно не трогать. Переверните плату и выпаяйте конденсатор.

Если вы никогда не паяли/не паяли ранее, это руководство может помочь.

Нагрейте паяные соединения и протолкните отверстия заново маленьким кусочком дерева (зубочисткой).

Припаяйте новый конденсатор.
