Открытие моделей Philips EP

Для большинства ремонтов необходимо открыть устройство. Это не представляет собой большой проблемы для моделей EP.

Примечание: модели EP 5xxx относятся к более старой линии Saeco. Сравните с Saeco Minuto.

Инструкции также могут помочь с моделями Saeco и другими полностью автоматическими кофемашинами от Philips и Gaggia — все устройства производятся одним и тем же производителем и имеют очень схожую конструкцию.

Шаг 1

Никогда не забывайте: отключите сетевой шнур!

Снимите все принадлежности, такие как резервуар для воды, кофейная камера, крышка отсеков для кофе и поддон для капель. Удалите все кофейные зерна.

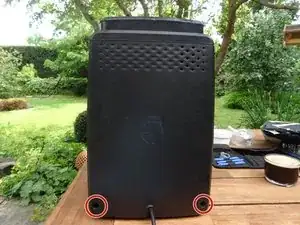

Поверните машину так, чтобы задняя часть была обращена к вам. Удалите два винта Torx T10 на нижнем крае. Потяните заднюю часть вниз за нижний край и поднимите её.

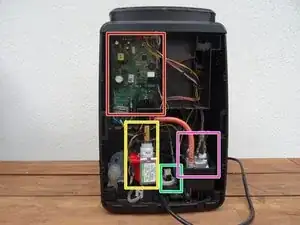

Важно, чтобы детали были хорошо видны:

Материнская плата

Помпа

Расходометр

Нагревательный элемент

Шаг 2

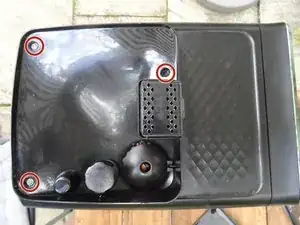

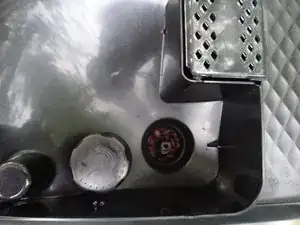

Открутите три винта Torx T10 в отсеке для кофейных зерен.

Шаг 3

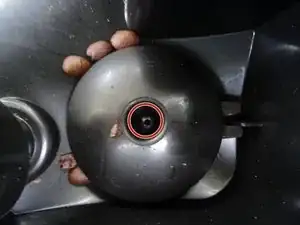

Удалите все зерна из отверстия на защитном щите жерновов. Всклокочется винт Torx T10.

Открутите винт Torx T10 с защитного щита.

Поднимите защитный щит вверх.

Шаг 4

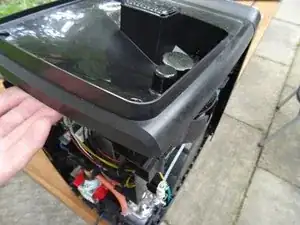

Немного поднимите верхнюю крышку с заднего края.

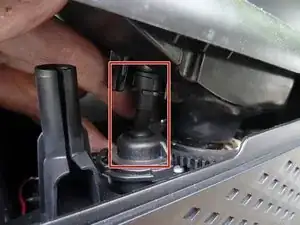

При сборке убедитесь, что управление жерновами установлено правильно.

Шаг 5

Вытащите верхнюю крышку из-под передней крышки и положите её немного сдвинутой.

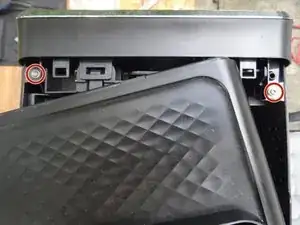

Удалите оба винта Torx T10, прикрепленные к боковым крышкам.

Вы можете полностью снять верхнюю крышку, особенно если вам нужно работать с жерновами. Но если вы хотите видеть, как машина работает позже, то положите её обратно на место.

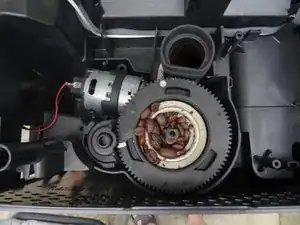

На рисунке 2 показаны жернова, которые теперь легко снимаются.

Если вы хотите отремонтировать жернова: вот инструкции по замене мотора и датчика керамических жерновов Philips

Шаг 6

Перевод руководства с ifixit.com
