Снятие переключающего клапана

Аппарат можно открыть, открутив винт с крестообразной головкой сверху.

Обязательно сначала отключите вилку от сети!

После открытия крышки видна внутренняя часть аппарата.

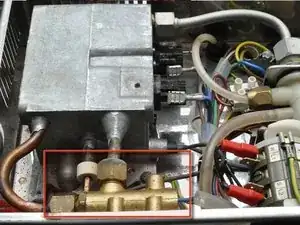

Вода подаётся сверху справа в термоблок, а затем поступает внизу справа термоблока в переключающий клапан.

В зависимости от положения сопла для взбивания молока вода либо направляется вниз в сопло для вспенивания, либо влево обратно в термоблок к кофейному носику.

Теперь с помощью рожкового ключа отсоедините переключающий клапан от всех труб и отключите шланг.

Осторожно отсоедините переключающий клапан от сопла для вспенивания молока.

Если разъёмы тяжело отсоединить, рекомендуется снять весь узел, состоящий из термоблока и переключающего клапана.

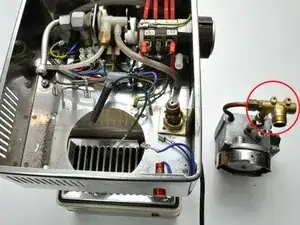

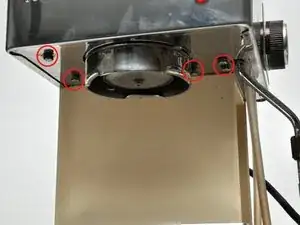

Снимите 5 винтов, чтобы демонтировать весь узел термоблока и переключающего клапана.

Откручивайте винты ключом на 8.

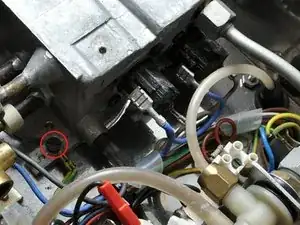

Перед снятием термоблока отсоедините все кабели и датчик температуры.

Запоминайте положение проводов или запишите их.

После этого переключающий клапан можно отсоединить от термоблока.

При необходимости удалите накипь с помощью средства для удаления накипи.

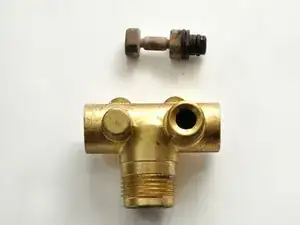

Внутри клапана маленькая заглушка смещается влево или вправо, перекрывая выход справа при раскрытии сопла для взбивания молока.

Таким образом вода больше не поступает к кофейному носику.

Тщательно очистите клапан, проверьте уплотнения и при необходимости замените их.

При сборке убедитесь, что сопло для вспенивания молока полностью вставлено, что скользящий механизм работает плавно и что сопло прочно соединено с клапаном.
