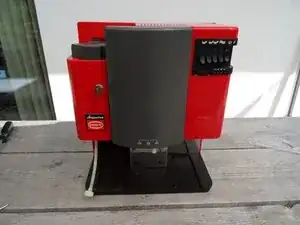

Ревизия группы автоматической подачи кофе Quickmill 05000A

Никогда не забывайте отключать шнур питания!

Снимите резервуар для воды, лоток для жмыха и контейнер для зёрен.

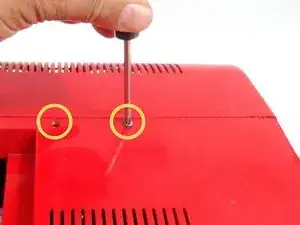

Открутите два винта с крестообразным шлицем сверху.

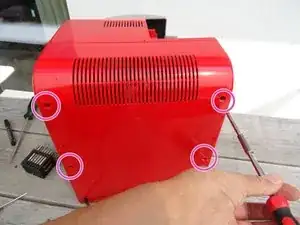

Открутите четыре винта с крестообразным шлицем с задней панели. Они расположены глубоко, поэтому понадобится отвёртка с длинным стержнем.

Открутите три винта с крестообразным шлицем снизу задней панели.

Открутите два винта с крестообразным шлицем с обеих сторон задней части.

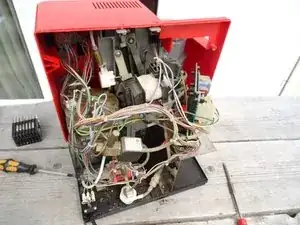

Затем потяните заднюю часть назад. Следите за шнуром питания.

Откройте переднюю дверцу.

Передняя часть ещё закреплена двумя винтами с крестообразным шлицем. Выкрутите их.

Теперь передняя часть держится только на кабелях, соединённых с кнопками панели управления. Чтобы лучше получить доступ к группе подачи кофе или кофемолке, достаточно отодвинуть переднюю часть вперёд примерно на 10 см. Если этого недостаточно, необходимо освободить панель управления.

Откройте переднюю крышку.

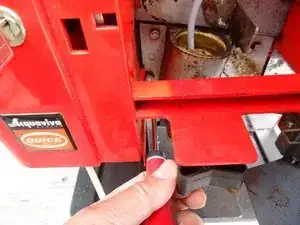

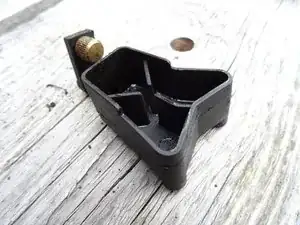

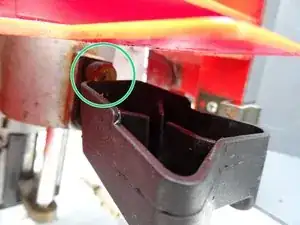

Открутите носик для кофе с помощью пальцев, вращая винт-барашек.

Тщательно очистите носик для кофе.

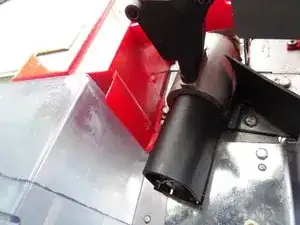

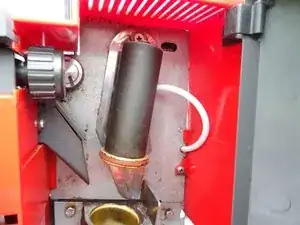

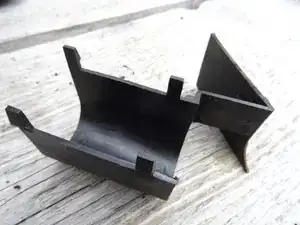

Снимите две чёрные защитные крышки сверху и снизу механизма.

Верхняя крышка слегка сдвигается вверх.

Нижняя крышка зафиксирована четырьмя боковыми выступами. Слегка сожмите крышку, чтобы ослабить её.

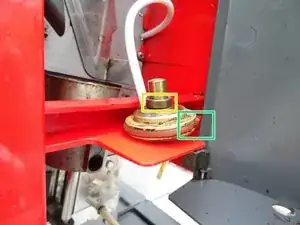

Верхний поршень прикреплён к приводу шпонкой.

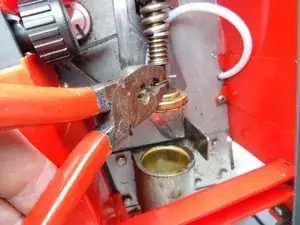

Вытяните шпонку плоскогубцами.

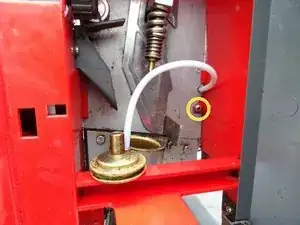

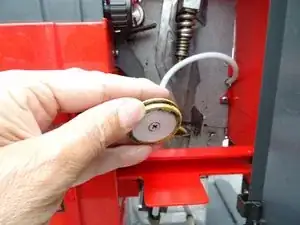

Поршень теперь свободен, но всё ещё соединён с шлангом подачи воды под давлением.

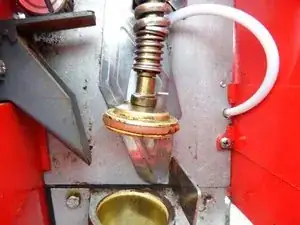

На верхнем поршне установлен латунный венец — не потеряйте его.

Это уплотнение поршня повреждено и требует замены.

Верхний поршень, как правило, менее загрязнён, чем нижний, поскольку сюда поступает свежая вода.

Открутите винт с крестообразным шлицем фильтра для заваривания и снимите фильтр.

Очень тщательно очистите поршень.

Очень тщательно очистите фильтр для заваривания. Подержите его некоторое время в моющем средстве для кофемашины. Проверьте, чтобы все отверстия были открыты; при необходимости аккуратно прочистите их кончиком иглы.

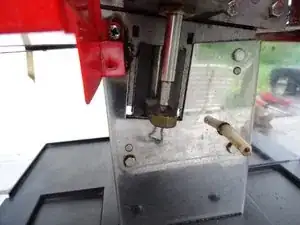

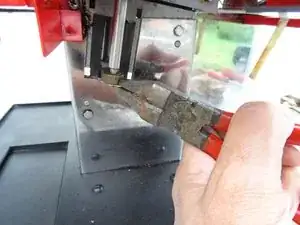

Нижний поршень зафиксирован штифтом. Вытяните его плоскогубцами.

Когда шток поршня освободится, вы сможете выдвинуть поршень вверх и снять его.

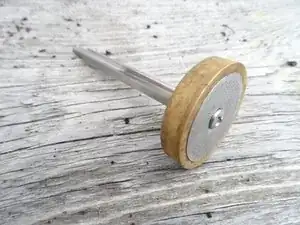

Через нижний поршень проходит кофе, поэтому он более загрязнён. Ослабьте винт с крестообразным шлицем, после чего поршень распадётся на три части: фильтр, шток и поршень с камерой.

Подержите все детали некоторое время в моющем средстве для кофемашины, затем тщательно очистите. В камере поршня не должно остаться кофейного жира, отверстия в фильтре должны быть чистыми.

Шток поршня можно слегка смазать пищевой смазкой, хотя это и не обязательно.
