Замена уплотнений в паровом/горячеводном клапане

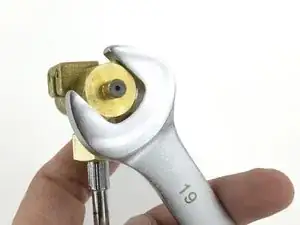

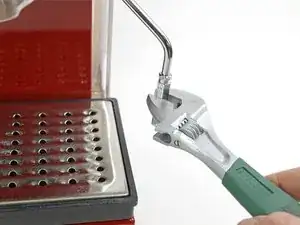

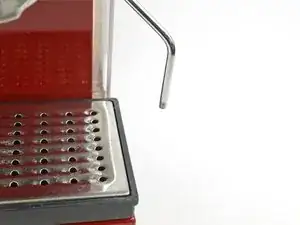

Отвернуть насадку для вспенивания молока. Для этого можно использовать разводной ключ.

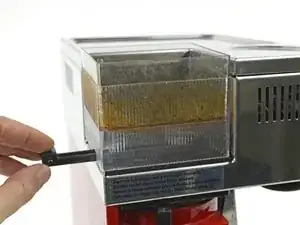

Разблокировать и снять контейнер для кофейных зерен.

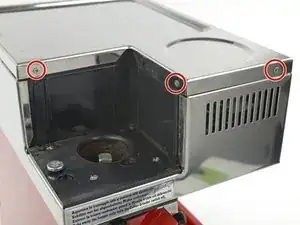

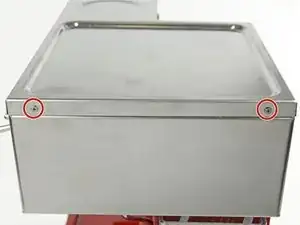

Ослабить пять винтов PH1 с левой и правой стороны.

Внимание 220 В! Обязательно выньте вилку из розетки перед началом работ!

Дайте машине остыть перед вскрытием!

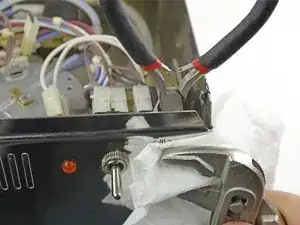

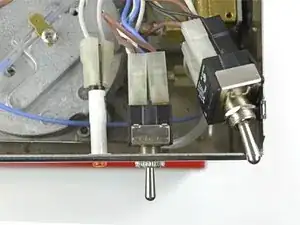

Вытащить правый выключатель, отвинтив гайку выключателя.

Держите контргайку маленькими плоскогубцами.

Внимание: не царапайте корпус!

Переключающий клапан располагается на правой стенке корпуса, если смотреть сверху.

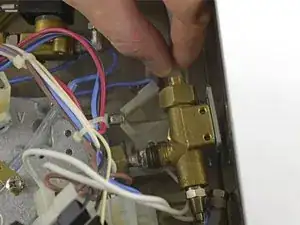

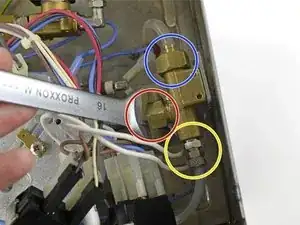

Открутить гайку, прикрепляющую клапан к группе заваривания. Если она прикипела, обработайте уксусным раствором и оставьте для воздействия.

Отвернуть шланг, ведущий к держателю фильтра.

Снять сливной шланг.

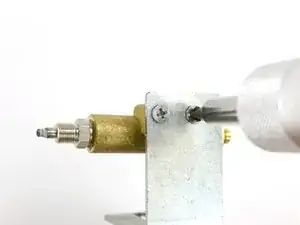

Удалите крепёжный винт с помощью отвертки Torx T25.

Освободить держатель переключающего клапана.

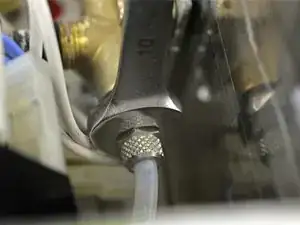

Ослабить гайку сливного шланга.

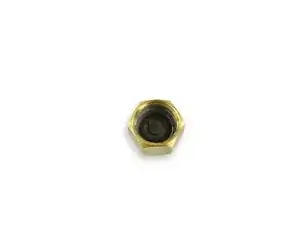

Проверить уплотнение в гайке и при необходимости заменить.

Смазать уплотнение силиконовой смазкой.

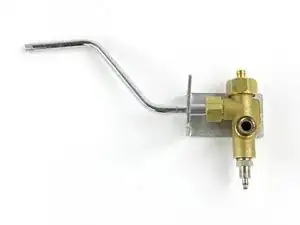

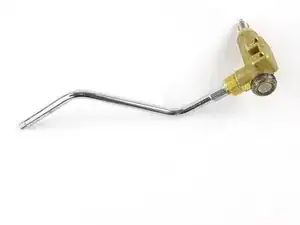

Поворачиванием паровой насадки осуществляется управление клапаном.

В зависимости от положения насадки вода или пар направляются через насадку или к держателю фильтра.

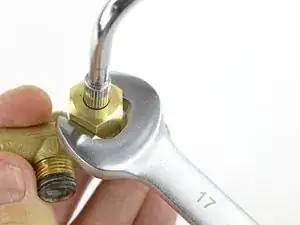

Отвернуть паровую насадку.

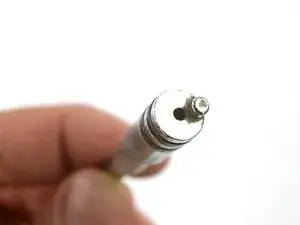

Проверить уплотнения на паровой насадке и смазать их.

При установке убедитесь, что штифт на конце насадки заходит в канавку штока клапана. Проверьте работу переключающего клапана, поворачивая насадку.

Теперь шток клапана можно вытащить вбок из корпуса клапана.

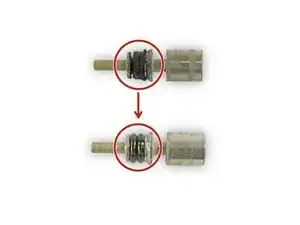

Проверить уплотнения и при необходимости заменить.

Перед установкой смазать уплотнения силиконовой смазкой.
