Кофеварка Philips Senseo II 7810 — замена конденсатора на плате

Бытовая техника

Потребители столкнулись с проблемами нагрева у Philips Senseo II 7810. Причинами того, что кофеварка перестала нагревать воду, могут быть: неисправности, препятствующие включению нагревательного элемента, выход из строя нагревательного элемента или преждевременное отключение прибора. Последнее чаще всего вызвано неисправностью конденсатора и является наиболее распространённой проблемой. Это легко распознаётся по отключению устройства во время приготовления кофе. Со временем конденсатор деградирует, поэтому в долгосрочной перспективе проблема неизбежна.

Это руководство позволяет заменить указанный конденсатор и отремонтировать кофеварку. По тем же шагам ремонта также можно заменить TRIAC и электролитический конденсатор на плате. Эти замены рекомендуется выполнить при ремонте конденсатора.

Данное руководство по ремонту также подходит для других моделей Philips Senseo. Выполнение ремонта может продлить срок службы вашей кофеварки Senseo. В этом случае выход конденсатора из строя не обязательно приводит к окончательной поломке устройства, и после ремонта Senseo сохраняет свою ценность.

Шаг 1

Снимите съёмные элементы кофеварки:

отключите устройство от сети;

опорожните ёмкость для воды и снимите её с кофемашины;

снимите подставку для чашек и поддон для капель;

снимите держатель капсул и блок выхода кофе.

При разборке удобно размещать детали в раковине.

Шаг 2

Снимите клапан выхода, вставив плоскую отвёртку в зазоры и использовав её как рычаг.

Тяните аккуратно, одновременно прикладывая усилие.

Шаг 3

Снимите заднюю панель, выполнив следующие действия:

вставьте плоскую отвёртку в верхнюю часть и нажмите на защёлку;

одновременно нажмите отвёрткой на защёлку с левой стороны;

поворачивайте заднюю панель, нажимая на защёлки, чтобы ослабить панель, пока она не отсоединится с этой стороны;

нажмите отвёрткой на защёлку с правой стороны и полностью снимите заднюю панель.

Ожидайте сложности при вынимании; может потребоваться помощь.

Шаг 4

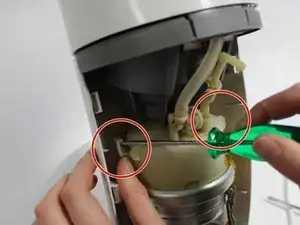

Снимите боковые зажимы, чтобы получить доступ к бойлеру, сдвинув пластиковые язычки (слева и справа) в сторону.

Если устройство использовалось до разборки, в бойлере может оставаться горячая вода!

Шаг 5

Получите доступ к внутренней части корпуса кофеварки, выполнив следующие действия:

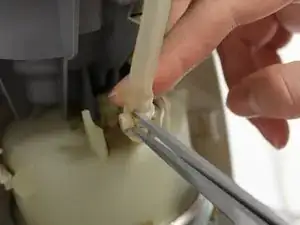

срежьте стяжку с трёхходового клапана ножницами;

Требуется значительное усилие.

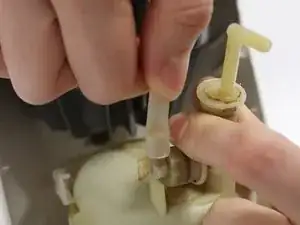

отсоедините трёхходовой клапан от шланга. Будьте осторожны — может сломаться нижняя трубка клапана, находящаяся внутри проёма бойлера;

Сложно вынимать, требуется раскачивание.

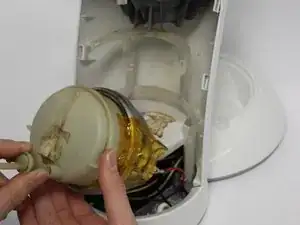

наклоните бойлер в вашу сторону (от внутреннего корпуса).

Если бойлер заполнен (горячей) водой, возможна протечка.

Шаг 6

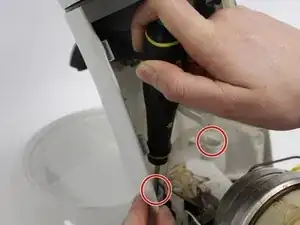

Выверните 2 винта внутри корпуса, используя отвёртку Torx T10.

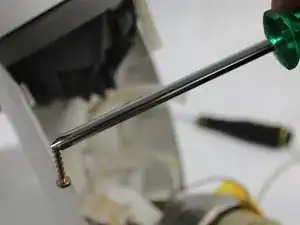

Совет: используйте магнитность отвёртки, чтобы извлечь винты из корпуса.

Шаг 7

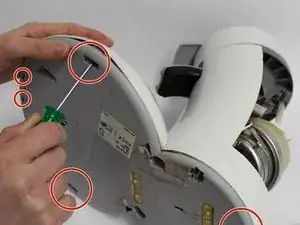

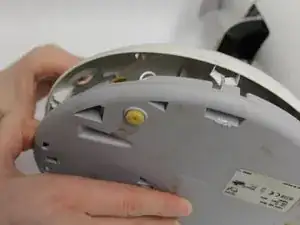

Наклоните кофемашину и отсоедините нижнюю часть корпуса, нажав плоской отвёрткой на защёлку (ВНИМАНИЕ). Всего имеется 6 защёлок. (Две защёлки сзади на фото не видны)

Не прикладывайте слишком большую силу при нажатии на защёлки, чтобы избежать изгиба и поломки во время ремонта.

Шаг 8

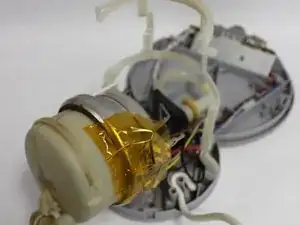

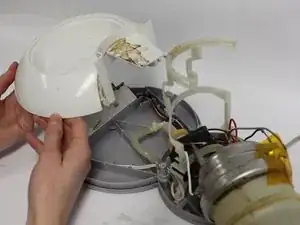

Снимите цилиндрический корпус с нижней части корпуса.

Снимите корпус подставки для чашек с нижней части корпуса.

Шаг 9

Снимите ленту с красного насоса, потянув её.

Если оставить ленту с правой стороны, её можно будет повторно использовать при сборке.

Шаг 10

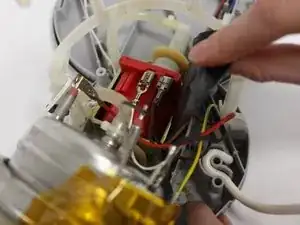

Отсоедините два кабеля (бело-коричневые) от красного насоса, потянув аккуратно. Если кабели трудно снять, аккуратно используйте плоскогубцы с плоскими губками для вытягивания.

Запомните расположение кабелей для сборки Senseo. Маркировка мест и кабелей маркером разных цветов может помочь.

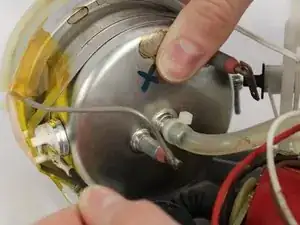

Отсоедините красный, синий и зелёно/жёлтый кабели от бойлера.

Шаг 11

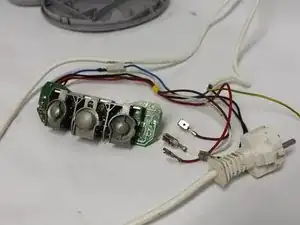

Снимите два белых кабеля, чтобы плата (PCB) больше не была подключена к внутренним компонентам.

Шаг 12

Удалите гайку с пластины, прилегающей к печатной плате, используя крестовую отвертку.

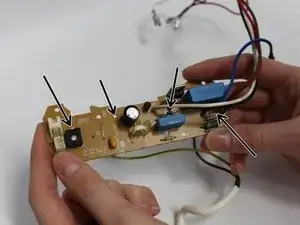

Порядок ослабления защелок теперь важен. Сначала аккуратно выдавите (вверх) четыре защёлки (от пластиковых кнопок), удерживающие пластину, а затем вытолкните четыре пина в печатной плате (отверстия отмечены чёрными стрелками), что ослабит кнопки. Следите, чтобы при снятии пластины не повредить транзистор.

Удалите защёлки печатной платы, чтобы пластина и плата могли быть разъединены. Для выбивания и поддевания используйте плоскую отвертку.

Шаг 13

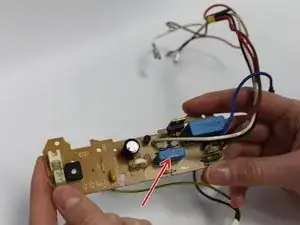

Очевидные признаки повреждённого конденсатора — вытекание коричневатой жидкости, коррозия или оборванные выводы. Неочевидные признаки можно определить измерением емкости при помощи измерителя ёмкости (для профессионального мастера).

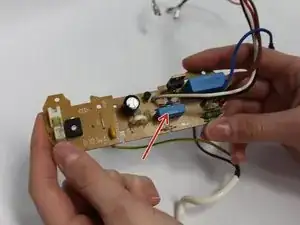

Найдите выводы конденсатора на печатной плате и разогрейте паяльник. Запомните ориентацию (лево‑право)!

Характеристики конденсатора должны быть: 470 нФ, не менее 275 В перем. напряжения, шаг выводов 22,5 мм. Используйте только конденсатор с классом X2, который можно опознать по маркировке на элементе. Конденсаторы бывают синего и жёлтого цвета.

Внимание: паяльник будет горячим. Выполняйте эту операцию в хорошо проветриваемом помещении.

Шаг 14

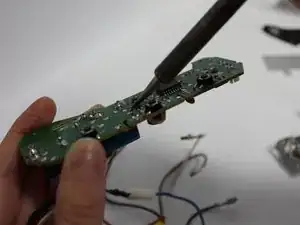

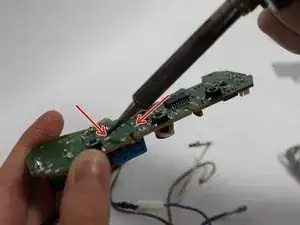

Ослабьте конденсатор на печатной плате, распаяв места пайки с помощью паяльника, и удалите конденсатор с платы.

Внимание: паяльник будет горячим. Не вдыхайте пары от пайки — они токсичны. Выполняйте эту операцию в хорошо проветриваемом помещении.

Шаг 15

Замените конденсатор, припаяв новый конденсатор того же типа точно на то же место:

соскоблите зелёный лак на печатной плате (плоской отверткой) для улучшения проводимости и сцепления;

держите конденсатор на месте, приложите припой к выводам конденсатора и разогрейте припой паяльником. Припой остынет, и конденсатор закрепится.

Шаг 16

Соберите кофеварку Senseo. Рекомендации, данные при разборке, теперь сильно помогут. Будьте осторожны при подключении проводов (в правильной последовательности), установке и подключении бойлера, а также при закрытии корпусов и защёлок.

Совет: выполнив предыдущие 15 шагов в обратном порядке, сборка займёт примерно 15 минут.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
