Открытие Philips Senseo Quadrante

Никогда не забывайте: Выключите питание и отключите устройство от сети перед началом ремонта!

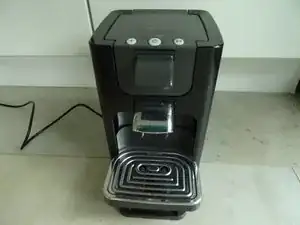

Снимите все навесные элементы, такие как подставка для чашек, держатель капсул и резервуар для воды.

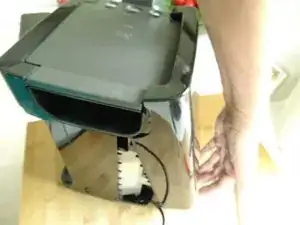

Поверните устройство так, чтобы задняя часть машины была повернута к Вам.

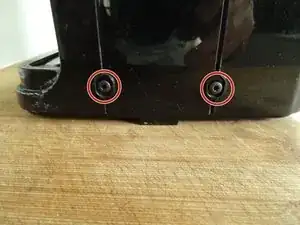

Снимите два винта Torx T15 внизу корпуса машины.

Боковую панель сначала нужно отстегнуть по нижнему краю. Поверните машину так, чтобы дно было обращено к Вам.

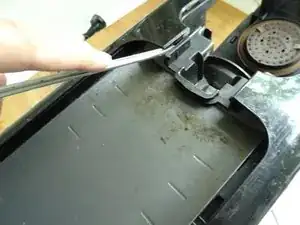

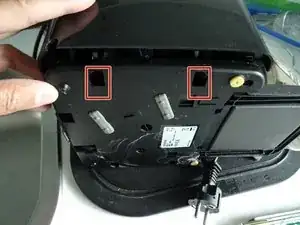

На основаниеной пластине есть два углубления с защёлками внутри каждого. Нажмите на защёлки отверткой и отстегните боковую панель по нижнему краю.

Есть вероятность, что пластина застрянет. Рекомендуется использовать пластиковую лопатку, чтобы избежать царапин.

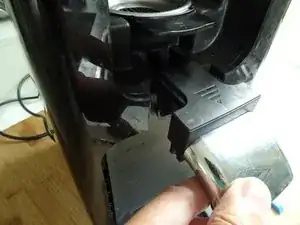

В этот момент боковая панель всё ещё защёлкнута спереди, рядом с соплом для кофе. Можно осторожно поддеть защёлку отверткой.

На внутренней стороне боковой панели по верхнему краю находятся две штифта, которые входят в отверстия. Поднимите боковую панель вверх и выньте её.

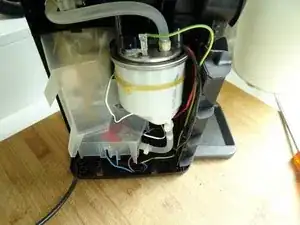

Нагревательный элемент виден сразу после снятия боковой панели.

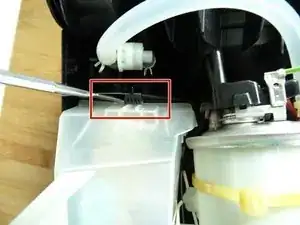

Используйте отвертку, чтобы освободить защёлку в верхней части крышки электроники.

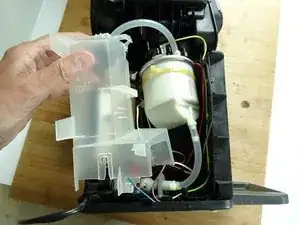

Поднимите крышку и выньте её.

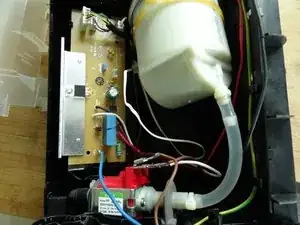

После снятия крышки будут видны блок электроники и насос.
