Модели Philips EP: замена насоса

Никогда не забывайте: отключите шнур питания!

Снимите все съёмные элементы: резервуар для воды, камеру заваривания, крышку отсека для кофейных зёрен и поддон для капель. Удалите все кофейные зёрна.

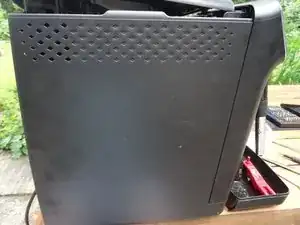

Поверните устройство задней стороной к себе. Открутите два винта Torx T10 на нижнем крае. Отогните заднюю панель снизу и опустите её вниз.

Убедитесь, что следующие компоненты хорошо видны:

Плата управления

Насос

Расходомер

Нагревательный элемент

Открутите три винта Torx T10 в отсеке для кофейных зёрен.

Удалите все кофейные зёрна из отверстия на защитном кожухе жернова. Станет виден винт Torx T10.

Открутите винт Torx T10 с защитного кожуха.

Поднимите защитный кожух вверх.

Немного приподнимите верхнюю крышку с заднего края.

При сборке убедитесь, что регулятор жерновов установлен правильно.

Выньте верхнюю крышку из-под передней панели и отложите её немного в сторону.

Удалите оба винта Torx T10, прикреплённых к боковым панелям.

Верхнюю крышку можно полностью снять, особенно если требуется ремонт жерновов. Однако, если вы позже захотите проверить работу устройства, верните крышку на место.

На втором изображении показан жернов, который теперь можно легко снять.

Если требуется ремонт жерновов: инструкция по замене керамического двигателя и датчика жерновов Philips

Обе боковые панели всё ещё прикреплены винтами к нижнему краю передней панели. Открутите оба винта Torx T10.

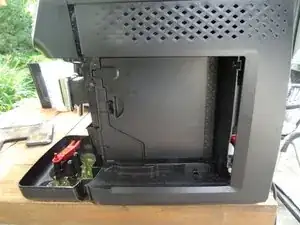

Сдвиньте обе боковые панели назад и выньте их снизу.

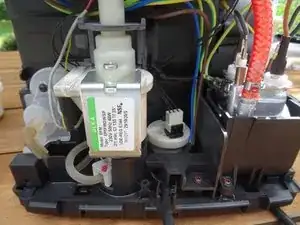

Насос чётко виден сзади. Он установлен вертикально и зафиксирован резиновым креплением.

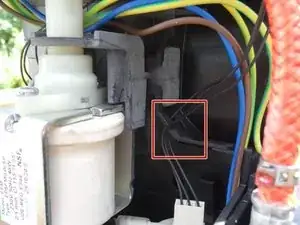

Для надёжности снимите три чёрных провода расходомера с держателя, чтобы насос мог свободно выходить.

Отсоедините два плоских разъёма от насоса.

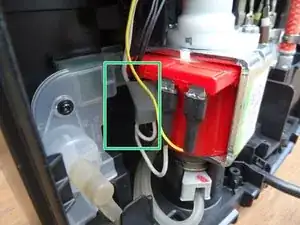

Термопредохранитель на кабеле на заводе приклеен к насосу. Аккуратно подденьте клей и потяните термопредохранитель вниз.

При сборке зафиксируйте термопредохранитель на новом насосе куском изоляционной ленты.

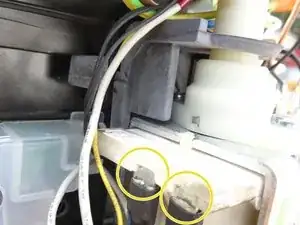

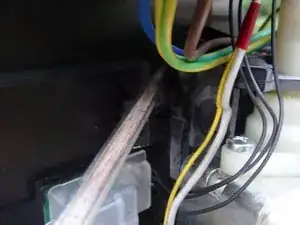

Резиновое крепление насоса зафиксировано сверху. Отведите резиновый крюк от себя металлической лопаткой и оставьте лопатку на месте.

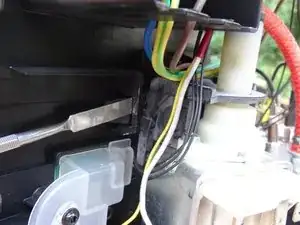

Возьмите прочную отвёртку и с усилием толкните крепление в сторону бака для воды, пока оно постепенно не выйдет вместе с насосом.

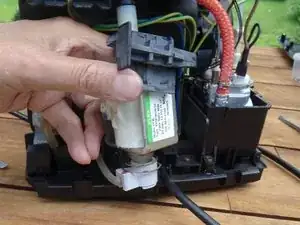

Выньте насос. Он всё ещё соединён двумя шлангами.

Вытяните насос из нижнего соединения с водой.

Вставьте рожковый ключ на 12 мм в верхний выход насоса.

Поверните чёрное соединение немного против часовой стрелки, пока оно не ослабнет.

Докрутите и выньте насос полностью.

Обратите внимание на уплотнительное кольцо в верхнем соединении. При замене насоса при необходимости замените его.

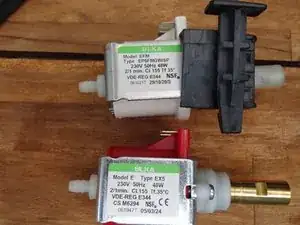

Заводской насос — модель Ulka EP5FMGW. Замените его на Ulka EX5, имеющий металлический фитинг.

Насосы Ulka можно разобрать и, возможно, отремонтировать, но обычно лучше заменить их новыми.

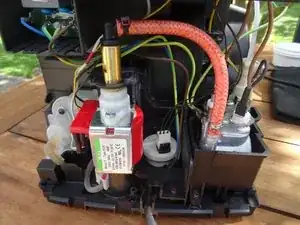

Зафиксируйте термопредохранитель на насосе с помощью изоляционной ленты.
