Замена выходного желобка узла заваривания кофемашины PHILIPS HD8829
Эти инструкции также могут быть полезны для других моделей Philips, а также для кофемашин от Saeco и Gaggia — все они производятся одним и тем же производителем и имеют очень похожую конструкцию.
У кофемашины PHILIPS HD8829 была внутренняя утечка при использовании, и кофе совсем не выходило. Для проверки внутренние компоненты были тщательно высушены, и машина была включена на короткий период времени, чтобы определить место утечки.
Технические характеристики машины:
PHILIPS NL9206AD-4 Дrachten, ТИП: HD8829 50 Гц 230 В ~ 1850 Вт CEA HD8829/01 882882901010
СДЕЛАНО В РУМЫНИИ 421947 421941
Шаг 1

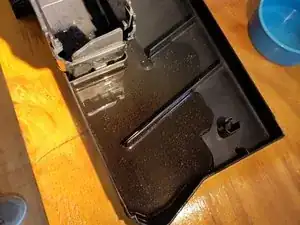

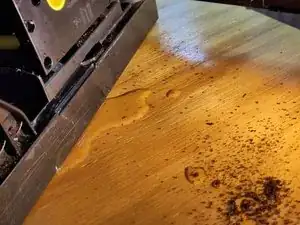

После краткой работы в сухой машине вода начала течь по боковой стороне, и внутри виден след капель вдоль узла заваривания. В верхней части второго фото можно увидеть большую каплю на боковой панели.
Шаг 2
Обратите внимание, что машину необходимо правильно выключить, иначе узел заваривания не сможет быть снят, он застрянет где-то сзади. Если машина выключится нормально, узел заваривания сбросится в состояние, в котором его можно будет снять.
Уберите поддон для утечек
Откройте боковую дверь

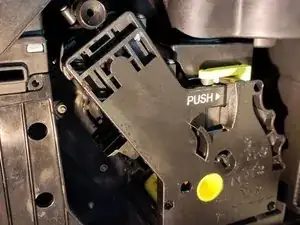

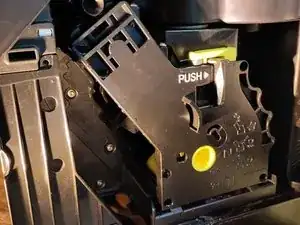

положите 4 пальца на ручку и нажмите рычаг большим пальцем, он должен легко выскочить [Видео](https://www.youtube.com/watch?v=VcYhWeYP...)
В этой конкретной модели была странная проблема: соединение загрузочного желоба с выходной трубкой было направлено в неправильную сторону, что означало вращение верхней части заварочного механизма на 180°. Возможно, он был от другой машины, возможно, его неправильно собрали.
Шаг 3

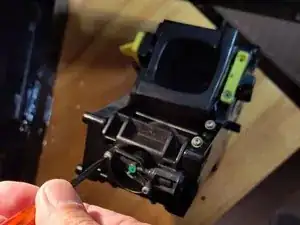

Сначала снимите загрузочный желоб, открутив два винта типа Torx.

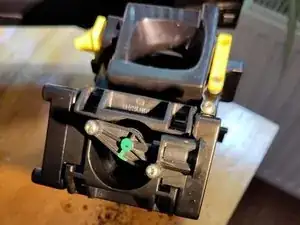

Удаление 3 утопленных винтов Torx на стороне заварочного механизма позволяет снять боковую панель, после чего ее можно раскрыть, немного наклонив верхнюю часть.
Сборка в правильном положении, с тем чтобы все подвижные части были устойчиво закреплены, устранила проблему.
Заключение
Чтобы собрать устройство снова, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
