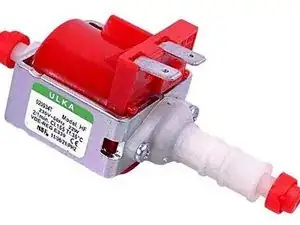

Замена насоса Philips Senseo Quadrant

Никогда не забывайте: Отключите питание и вытащите шнур из розетки перед началом ремонта!

Удалите все附件, такие как подставка для кружек, держатель капсул и резервуар для воды.

Поверните устройство так, чтобы задняя часть машины была обращена к вам.

Удалите два винта Torx T15 внизу машины.

Нужно сначала отсоединить боковую панель в нижней части. Поверните машину так, чтобы дно было обращено к вам.

На основании имеются две выемки с защелками внутри каждой. Нажмите на защелки с помощью отвертки и отсоедините боковую панель в нижней части.

Возможно, панель застрянет. Рекомендуется использовать пластиковый инструмент для приподнимания, чтобы избежать повреждений.

На этом этапе боковая панель все еще защелкнута спереди, прямо рядом с краном для кофе. Вы можете использовать отвертку, чтобы осторожно приподнять защелку.

Внутри боковой панели есть два штифта на верхнем крае, которые вставляются в отверстия. Поднимите боковую панель вверх и наружу.

Нагревательный элемент можно увидеть сразу после удаления боковой панели.

Используйте отвертку, чтобы освободить защелку в верхней части кожуха электроники.

Поднимите крышку.

После снятия крышки будут видны как электроника, так и насос.

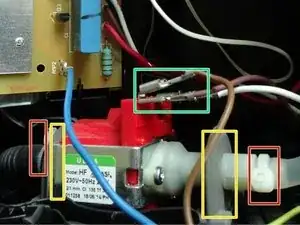

Отрежьте два кабельных хомуты.

При сборке замените отрезанные хомуты новыми.

Отсоедините плоские разъемы на белых и коричневых проводах.

Снимите черный и белый шланги.

Сначала вытащите насос из левого, затем из

Перевод руководства с ifixit.com
