Замена термостата и уплотнительного кольца (о‑ринга) в эспрессо‑машине Philips Saeco Poemia

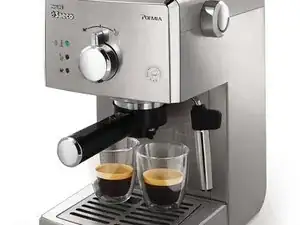

Saeco Poemia — это ручная эспрессо‑машина. Конструкция проста, так как в ней нет микроконтроллера, и она схожа с другими ручными рожковыми кофеварками.

Seattle Coffee Gear имеет сервисный мануал для этой модели с полезной схемой деталей, но в нём нет электрической схемы. На YouTube есть несколько полезных видео по ремонту Saeco Poemia от Milen Stoitsev:

https://youtu.be/mdtPvpPp86c

Термостаты Saeco

Ремонт протекания котла Saeco Poemia

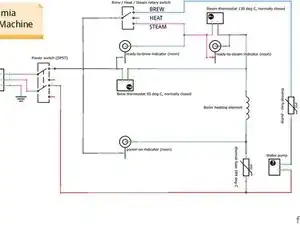

Я проследил проводку и нарисовал схему, используя бесплатный редактор Fritzing. Fritzing не предназначен для схем бытовой техники и не содержит нужных компонентов в библиотеке. Но для данной документации этого достаточно. Вот исходный файл: https://drive.google.com/open?id=10fmGeH... и .pdf: http://Saeco_Poemea_schematic_schem.pdf

После разборки машины термостаты легко найти. Они прикреплены к верхней части котла прищепками. Есть два термостата:

95 °C — температура заваривания (немного ниже точки кипения воды)

127 °C — температура для пара (немного ниже точки кипения воды)

Вы можете проверить термостаты мультиметром в режиме измерения сопротивления (ом). Эти термостаты «нормально замкнуты», то есть при комнатной температуре переключатель замкнут. Мультиметр должен показывать близкое к 0 значение Ом при подключении к клеммам термостата.

Можно вынуть термостаты и проверить, открываются ли они при достижении установленной температуры. Аккуратно используйте тепловую пушку и инфракрасный термометр, чтобы нагреть термостат выше уставки. Если перегреть, вы расплавите пластиковый корпус и уничтожите их.

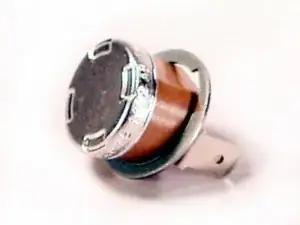

Оригинальные термостаты Saeco дорогие — $19 + доставка:

https://philips.encompass.com/item/97042... 996530026907 (189422000) Термостат 95 1Nt — $7.08

https://philips.encompass.com/item/97042... 996530026928 (189425100) Термостат 127 1Nt — $11.79

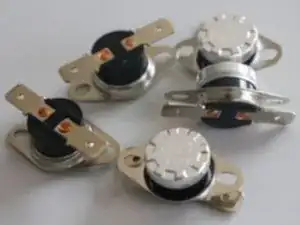

Я нашёл универсальные термостаты на eBay примерно по $1 каждый:

5Pcs Temperature Switch Control Sensor Thermal Thermostat 35-160°C NO/NC

Термостат для заваривания: тип — нормально замкнутый, температура — 95 °C

Термостат для пара: тип — нормально замкнутый, температура — 130 °C (не точно 127 °C, но достаточно близко)

Клеммы на этих универсальных термостатах требуют двух модификаций для работы с Saeco Poemia:

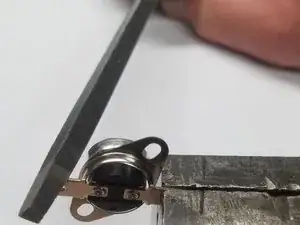

Уменьшите ширину вывода примерно на 1 мм. Я использовал маленькую надфиль.

Изогните выводы под прямым углом, чтобы соответствовать оригиналу.

Крепёжные ушки отличаются от оригинальных, но они нормально фиксируются под пружинной скобой.

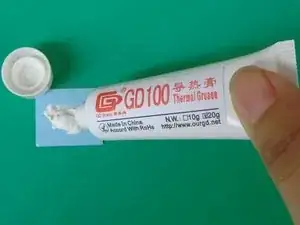

Обязательно нанесите немного термопасты между термостатом и верхом котла для обеспечения точного измерения температуры. Подойдёт любой недорогой тип.

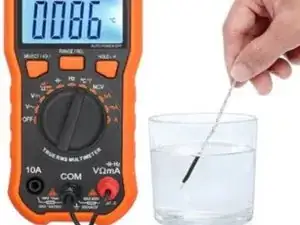

После замены термостатов и тестирования машины я проверил температуру котла мультиметром с термопарой. Я поместил датчик температуры под прищепку термостата.

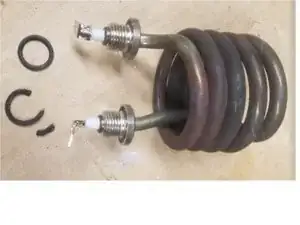

Во время испытаний я заметил, что из котла вокруг одного из выводов нагревательного элемента выходит вода и пар. Ох... Я разобрал котёл и заменил силиконовые уплотнительные кольца. Видео очень помогло при разборке и сборке котла. Проверил снова — протечек нет!

Я собрал машину и протестировал. Пора приготовить хороший капучино!

Уэйн, Boulder U‑Fix‑It Clinic
