Разборка Saeco Exprelia
Устройство необходимо разобрать для выполнения множества ремонтных операций, что показано здесь. Также можно снять боковую панель с сервисной крышкой, однако для большинства ремонтов это не требуется.
Эти инструкции могут помочь при ремонте других моделей Saeco, а также кофемашин Philips и Gaggia — все они производятся одним и тем же изготовителем и имеют очень схожую конструкцию.
Шаг 1
Снимите все съёмные детали: резервуар для воды, блок приготовления кофе и поддон для капель.
Удалите все кофейные зёрна из контейнера для зёрен.
Всегда отключайте сетевой шнур

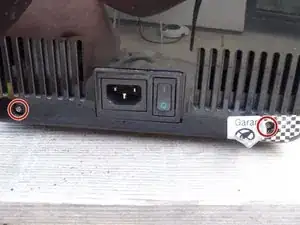

Выкрутите два винта Torx T10 с нижней стороны задней крышки.
Шаг 2

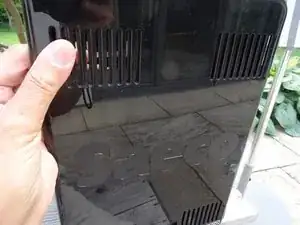

Вытяните заднюю крышку примерно на 1 см (3/8 дюйма) снизу и сдвиньте её вверх.
Шаг 3

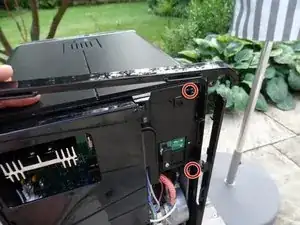

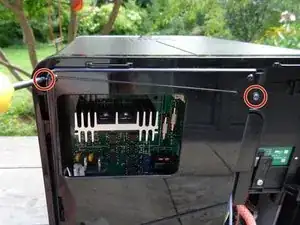

Выкрутите пять винтов Torx T10, отмеченных на изображении.

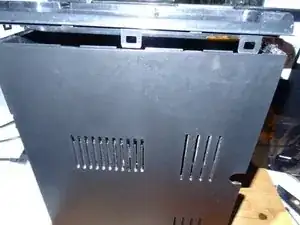

Задняя рама состоит из трёх частей. Сначала снимите верхнюю часть, затем каждую из боковых.
Шаг 4

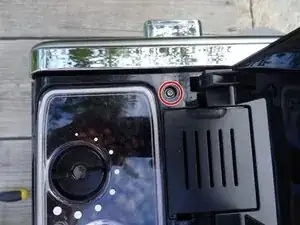

Поднимите крышку отсека для зёрен и ослабьте винт Torx T10.

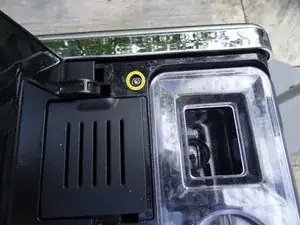

Откройте крышку отсека для воды и ослабьте винт Torx T10.
Крышка зафиксирована в нескольких местах. Осторожно освободите защёлки и снимите крышку.
Примечание: если необходимо снять только левую крышку отсека для воды, достаточно немного ослабить её и поднять на 2 см.
Шаг 5
Откройте переднюю крышку доступа.

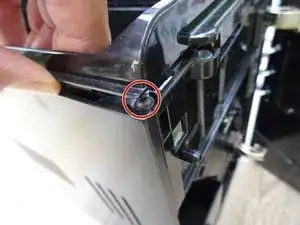

Поднимите верхнюю крышку на 2 см, чтобы можно было добраться до винта в верхнем правом углу.
Выкрутите винт Torx T10.
Шаг 6
Немного приподнимите верхнюю крышку вверх. Нужно приложить усилие, чтобы сдвинуть боковую крышку вверх примерно на 5 мм, освободив защёлки, а затем снять её.
Заключение
Чтобы собрать устройство, выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
