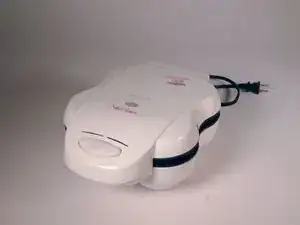

Разборка Black and Decker The ShellBaker Meal and Dessert Maker G400
В этом руководстве показано, как разобрать устройство Black and Decker The ShellBaker Meal and Dessert Maker G400/G450, а также объясняется электрическая схема прибора. ShellBaker — простое устройство для выпечки теста в форме ракушек; поэтому основной проблемой может быть недостаточный нагрев. В этом руководстве показано, как разобрать ShellBaker, чтобы получить доступ к нагревательному механизму для его ремонта. У ShellBaker нет выключателя питания, поэтому перед ремонтом обязательно отключите прибор от сети.
Шаг 1
Перед разборкой убедитесь, что ShellBaker отключён от сети и остыл.

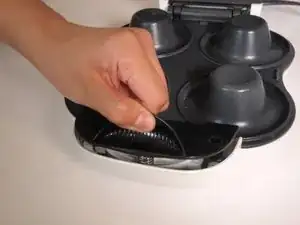

Если имеется антипригарная панель, выньте её и отложите в сторону.
Шаг 2
Откройте ShellBaker так, чтобы вогнутая поверхность панели была направлена вверх, а ручка — к вам.

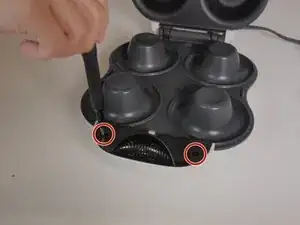

Снимите два винта 12,7 мм по обе стороны от ручки крестовой отвёрткой Phillips #2.

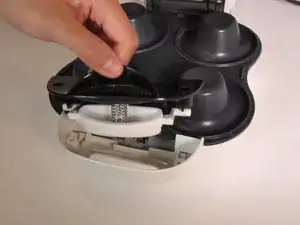

Снимите ручку с ShellBaker.
Шаг 3
Разместите ShellBaker так, чтобы задняя часть была обращена к вам.

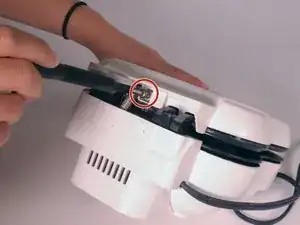

Отверните винт 19,1 мм, расположенный над нижней подставкой, с помощью отвертки TR25 Torx Security.
Верхняя часть крышки должна отделиться от верхней части панели, и на верхней стороне откроется доступ к плате.
Шаг 4
Переверните ShellBaker так, чтобы вы смотрели на его нижнюю часть.
Снимите два винта 12,7 мм на конце, противоположном ручке, которые крепят нижнюю подставку к основанию машины, крестовой отвёрткой Phillips #2.
Шаг 5

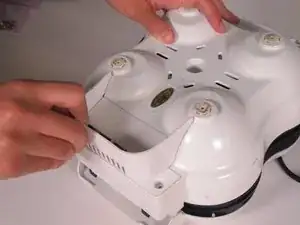

Снимите нижнюю подставку с основания машины.

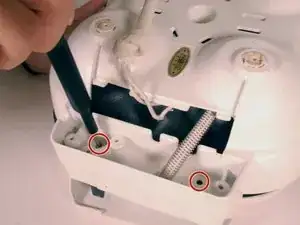

Снимите два винта 12,7 мм на скобе, удерживающей электрошнур, крестовой отвёрткой Phillips #2.
Снимите скобу, чтобы освободить электрошнур.
Шаг 6
Отверните два винта 12,7 мм, обнаруженные в нижней подставке машины, крестовой отвёрткой Phillips #2.
Шаг 7

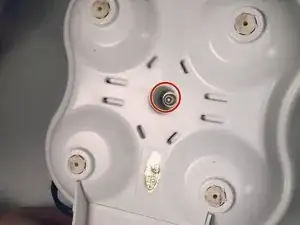

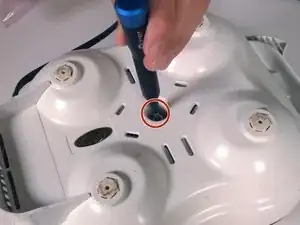

Держа машину лицевой частью вниз, отверните винт 19,1 мм в центре основания с помощью отвертки TR25 Torx Security (также известной как Torx Tamper Proof).
Для выкручивания этого винта может потребоваться значительное усилие.
Шаг 8

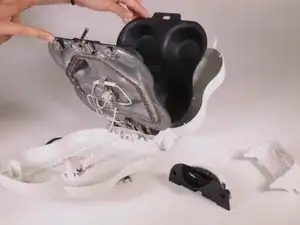

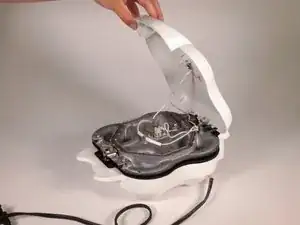

Крышка и основание ShellBaker теперь должны отделиться, и вы сможете увидеть электрические цепи машины сверху и снизу.
Шаг 9
Схема электрических соединений ShellBaker
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
