Замена контроллера электронной скорости DJI Phantom 2 Vision+

Сожмите верхние и нижние фиксаторы отсека батареи и вытяните батарею прямо наружу, чтобы снять её.

Металлические контакты плотно соединяются с батареей, поэтому для извлечения потребуется значительное усилие. Удерживайте Phantom Vision+ одной рукой и извлекайте батарею другой.

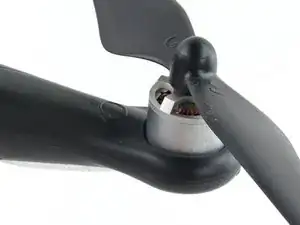

Определите, вращается ли пропеллер по часовой или против часовой стрелки.

На каждой стреле имеется обозначение с иконкой вращения, указывающей направление вращения пропеллера.

Если иконка отсутствует или её невозможно прочитать, направление вращения можно определить по форме самого пропеллера.

Пропеллер, вращающийся по часовой стрелке, направляет воздух вниз при вращении по часовой стрелке, и наоборот — для пропеллера с вращением против часовой стрелки, а наклон лопасти пропеллера направлен вверх по ходу вращения.

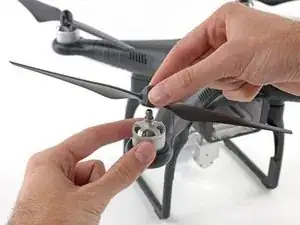

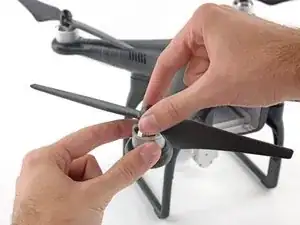

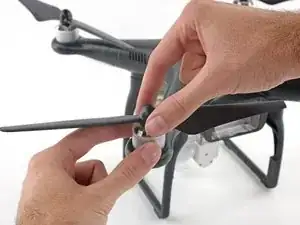

Ослабьте пропеллер, вращающийся по часовой стрелке, удерживая мотор одной рукой и вращая пропеллер по часовой стрелке.

Снимите пропеллер.

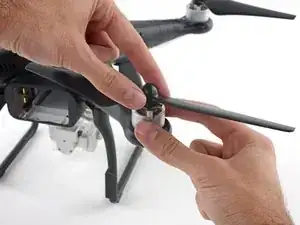

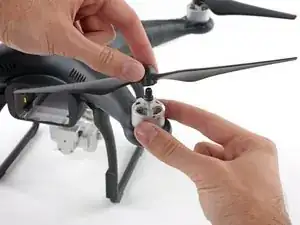

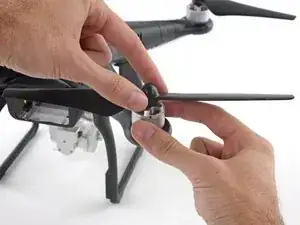

Ослабьте пропеллер, вращающийся против часовой стрелки, удерживая мотор одной рукой и вращая пропеллер против часовой стрелки.

Снимите пропеллер.

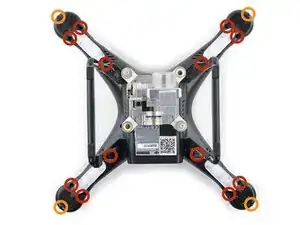

Выкрутите следующие винты с нижней стороны Phantom:

Двенадцать шестигранных болтов длиной 2,0 мм

Четыре крестовых винта №00

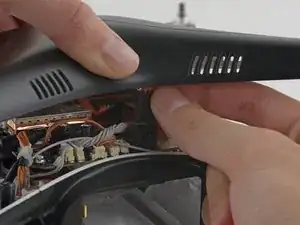

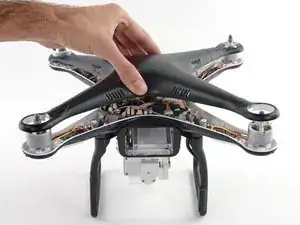

Аккуратно приподнимите верхнюю крышку корпуса.

Не пытайтесь полностью снять верхнюю крышку. Кабель GPS всё ещё подключён к основной плате — избегайте сильного подъёма крышки, чтобы не повредить это соединение.

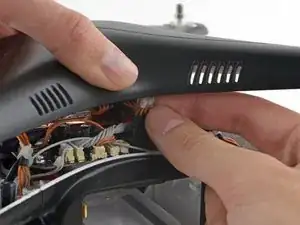

Разъём Molex кабеля GPS находится на обратной стороне основной платы, около отверстия для батареи.

Вытяните разъём GPS прямо вверх из его гнезда.

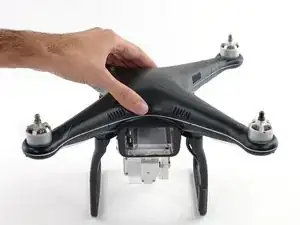

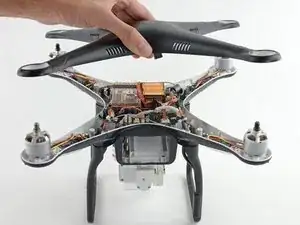

Поднимите верхнюю крышку корпуса и снимите её с корпуса дрона Phantom.

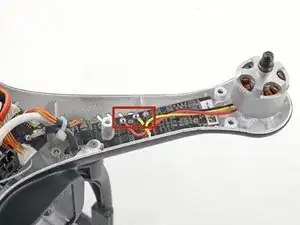

Отпаяйте все три провода мотора.

При замене мотора убедитесь, что новые провода припаяны в том же порядке цветов, что и были до снятия.

Направление вращения мотора зависит от порядка подключения проводов и может не совпадать точно с изображением. Если Вы забыли порядок, используйте симметричную стрелу в качестве ориентира.

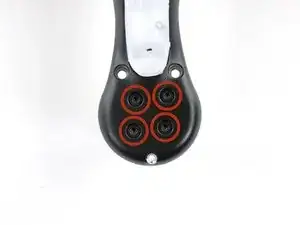

Снимите четыре шестигранных винта мотора длиной 2 мм.

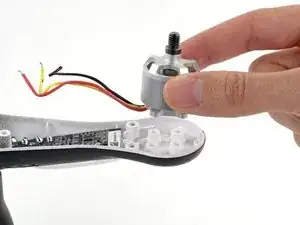

Снимите мотор с крепления на стреле.

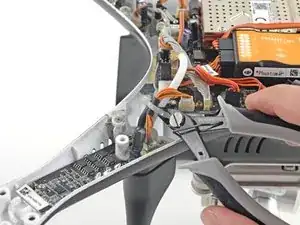

Перережьте стяжку, фиксирующую кабели питания и сигнала.

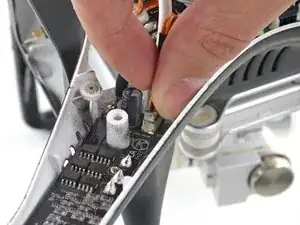

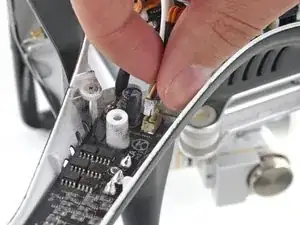

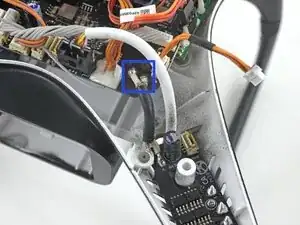

Отключите сигнальный кабель КЭС, разъём Molex, от контроллера электронной скорости.

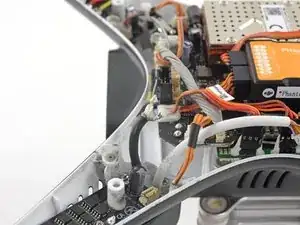

Отпаяйте провода заземления и напряжения КЭС от основной платы.

Будьте осторожны, чтобы не расплавить нижнюю часть пластикового корпуса паяльником и не повредить никакие электронные компоненты.

Провода, мешающие работе, можно отключить и отвести в сторону. Это защитит их от перечисленных выше рисков.

Не забудьте подключить эти кабели обратно перед сборкой дрона Phantom 2.

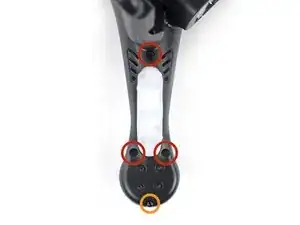

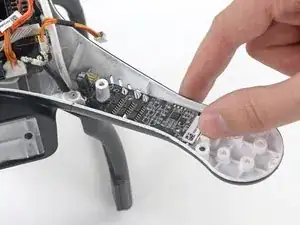

Снимите два винта, фиксирующие КЭС.

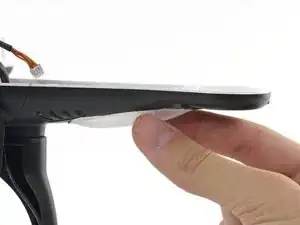

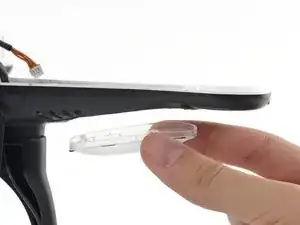

Прозрачная пластиковая крышка светодиодов либо упадёт снизу, либо её нужно будет аккуратно освободить пластиковой лопаткой.

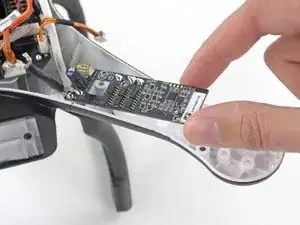

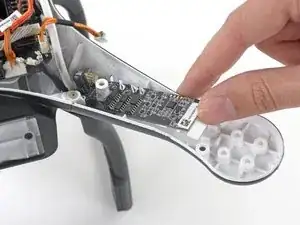

Поскольку КЭС больше не закреплён на раме, приподнимите его и извлеките.
