Замена джойстиков слева и справа на TerraCopter EVO

Транспорт

Джойстики контроллера TerraCopter Evo используются для управления дроном в полете и на земле. Джойстики могут отломаться от контроллера или отсоединиться от своих сборок. Этот гид поможет открыть контроллер для доступа к джойстику и полностью заменить их. Если ваши джойстики просто косметически повреждены, вы можете следовать до Шага 2, а затем собрать с новыми джойстиками. Однако, если ваши джойстики не обрабатывают входные сигналы правильно или вовсе, вам потребуется пайка для замены электрического компонента. Ознакомьтесь с нашим гидом по пайке и распайке соединений, если вы не знакомы с рекомендациями по пайке.

Шаг 1

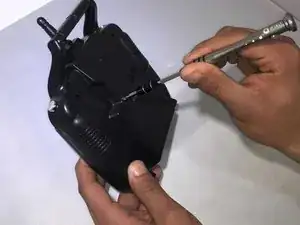

Используя отвертку Philips #0, открутите винт, соединяющий крышку батареи с контроллером.

Снимите крышку батареи с контроллера.

Шаг 2

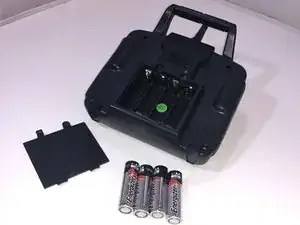

Удалите все четыре батарейки AA из контроллера.

Шаг 3

Примечание: четыре винта Philips на задней панели на миллиметр длиннее двух винтов рядом с антенной и двух винтов на ручке.

Ориентируйте контроллер так, чтобы отсек для батарей был обращен вверх.

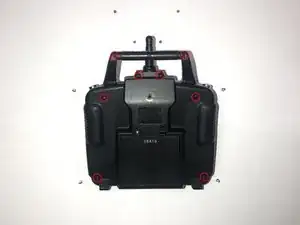

Удалите четыре винта Philips #1 длиной 5 мм и четыре винта длиной 4 мм из корпуса.

Шаг 4

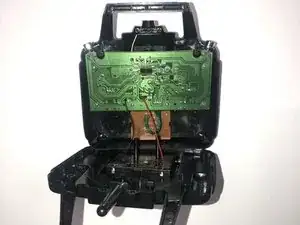

Поскольку провода аккумулятора еще подключены, аккуратно опустите заднюю панель, чтобы открыть материнскую плату.

Шаг 5

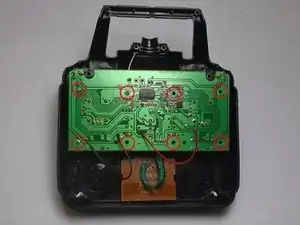

Удалите восемь винтов Philips #1 длиной 5 мм с материнской платы.

Шаг 6

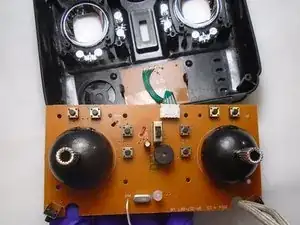

После удаления винтов разместите материнскую плату так, чтобы сторона с черными джойстиками была обращена вверх.

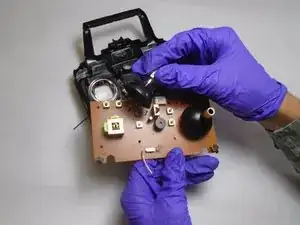

Вытащите черные пластиковые джойстики из материнской платы, извлекая их из их сборки.

Шаг 7

После удаления джойстиков разместите материнскую плату так, чтобы зеленая сторона была обращена вверх.

На зеленой стороне материнской платы найдите два комплекта из десяти контактов, которые удерживают сборку джойстиков на материнской плате.

Шаг 8
