Замена двигателя DJI Ryze Tello
Это руководство по замене двигателя для Ryze/DJI Tello. Требуется аккуратная пайка и очень careful установка двигателя.
После установки разъёмов двигателя, последующая замена двигателя будет значительно проще.

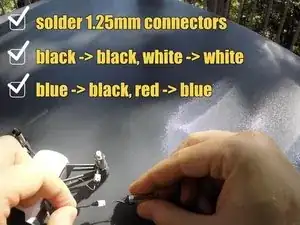

Шаг 1
- вытащите провода двигателя из лапки/крепления (не требуется открывать дрон или снимать винты). Вынимайте двигатель из крепления двигателя, а не из основного корпуса.
чёрный —> чёрный, белый —> белый
синий —> чёрный, красный —> синий

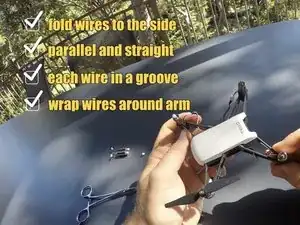

Шаг 2
- загните провода в сторону двигателя
провода должны быть параллельны и прямыми
каждый провод должен совпадать с небольшой канавкой, либо оба вместе — с одной из более широких канавок
для более аккуратной установки оберните провода вокруг лапок так, чтобы разъёмы соединялись между двумя стойками каждой лапки
Шаг 3
снимите белые шестерни и выбросьте, например, с помощью маленьких плоскогубцев или плоской отвёртки. Не гните вал, будьте осторожны!
установите пропеллеры
по часовой стрелке — передний/левый и задний/правый
против часовой стрелки — задний/левый и передний/правый
Заключение
Разъёмы двигателей должны были быть предусмотрены производителем с завода!
Перевод руководства с ifixit.com
