Замена ЖК-дисплея Lenovo Yoga Tab 3 8
Если Вы следуете этому руководству, значит экран Вашего Lenovo Yoga Tab 3 8 повреждён, треснул или вызывает графические артефакты. Перед началом работ рекомендуется сохранить важные файлы на случай непредвиденной ситуации. Убедитесь, что устройство выключено, чтобы не навредить себе и не повредить оборудование. Чтобы облегчить сборку, не теряйте мелкие винты — отслеживайте их по ходу работы. Будьте осторожны при удалении ЖК-экрана, особенно если он уже был треснут: стекло может рассыпаться, что сделает удаление более опасным и сложным. Рекомендуется использовать прочные перчатки и защитные очки для предотвращения травм.
Шаг 1

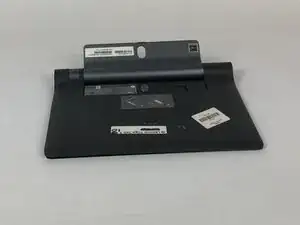

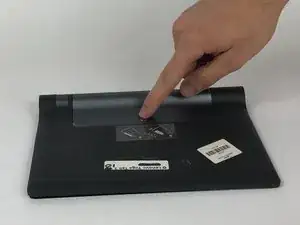

Откройте подъёмную подставку, нажав кнопку разблокировки в центре.
Снимите идентификационную наклейку пинцетом, чтобы получить доступ к двум 2 мм винтам под ней.
Шаг 2

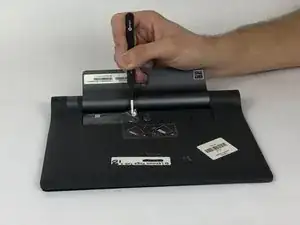

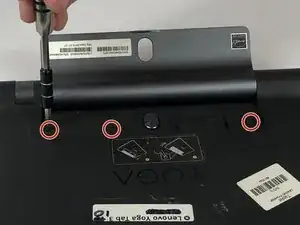

Выверните три 2 мм винта под подставкой крестовой отвёрткой PH00.
Третий 2 мм винт справа может быть закрыт наклейкой с буквой S, которую можно соскрести.
Шаг 3

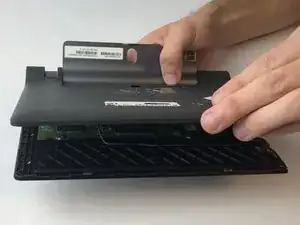

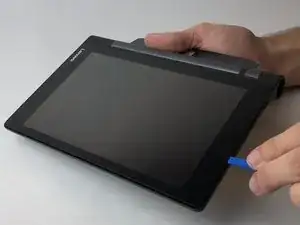

Начав по краю, противоположному петле, вставьте пластиковый инструмент для вскрытия между экраном и задней крышкой, чтобы начать отделять маленькие защёлки, удерживающие крышку.
Продвигайтесь по краю, затем по бокам, отделяя защёлки пластиковым инструментом.
Под слотом для карты SD находится клей, поэтому придётся постепенно прикладывать усилие, чтобы разорвать клейкое соединение.
При отделении задней крышки будьте осторожны, чтобы не потерять кнопку питания. Она может оторваться и выпасть.
Шаг 4

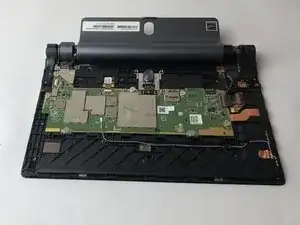

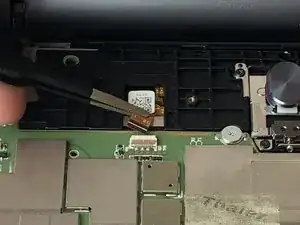

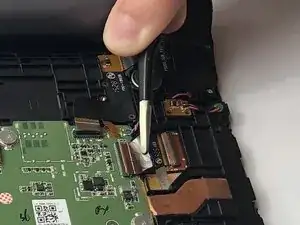

Разместив устройство экраном вниз и петлёй напротив себя, найдите разъём ЖК на плате. Это маленький медно-белый разъём слева от фиксатора подставки. Освободите защёлку разъёма, подняв её пинцетом. Затем пинцетом выньте провод из разъёма.

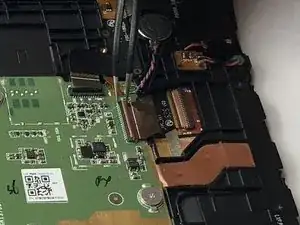

На правом краю платы найдите большой коричнево-чёрный разъём ЖК. Освободите защёлку и выньте провод из разъёма пинцетом.
Шаг 5

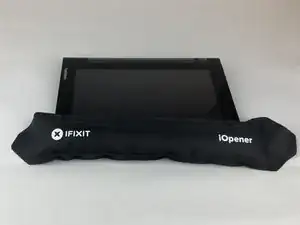

Нагрейте iOpener и положите его плоско вдоль края ЖК в течение 2–5 минут, чтобы размягчить клей экрана.

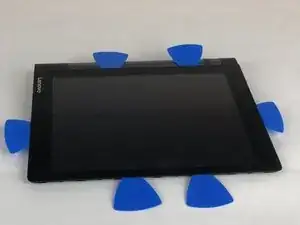

Вставьте пластиковый инструмент под ЖК и аккуратно отодвиньте его от клея. По мере продвижения размещайте пластиковые клинья по всем четырём краям, чтобы клей не склеивался снова.
Не вставляйте клинья слишком глубоко — это может повредить ЖК.
Не прилагайте чрезмерную силу при отгибании ЖК — он может разбиться. При необходимости повторно нагрейте и снова приложите iOpener, если клей не отделяется легко.
Шаг 6

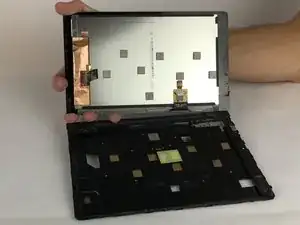

Поднимите ЖК пальцами, следя за тем, чтобы провода не зацепились.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
