Замена модуля Wi-Fi на Lenovo Yoga Tab 3 8

Откройте подставку, нажав кнопку разблокировки в центре.

Удалите идентификационный стикер с помощью пинцета, чтобы получить доступ к двум винтам длиной 2 мм под ним.

Удалите три винта длиной 2 мм под подставкой с помощью отвертки PH00.

Третий винт длиной 2 мм справа может быть закрыт стикером S, который можно аккуратно удалить.

Начинайте с края, противоположного петле, вставив пластиковый инструмент для открытия между экраном и задней стенкой, чтобы начать отделять маленькие зажимы, удерживающие заднюю панель.

Работайте вдоль края и затем вверх по сторонам, отделяя зажимы с помощью пластикового инструмента для открытия.

Под слотом для карты SD есть клей, поэтому Вам нужно будет медленно приложить силу, чтобы разорвать клей.

При отделении задней панели от устройства будьте осторожны, чтобы не потерять кнопку питания. Она может оказаться свободной и выпасть.

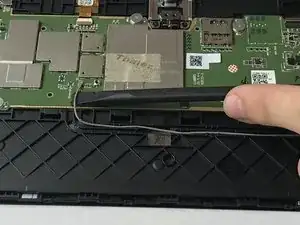

Найдите соединение модуля Wi-Fi на материнской плате, следуя за серым проводом вдоль дна. Используйте пластиковый инструмент, чтобы аккуратно отвести его.

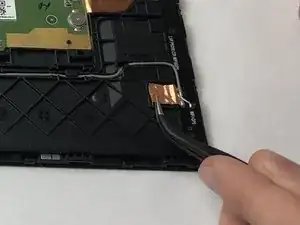

Найдите медную фольгу, удерживающую модуль Wi-Fi рядом с тем местом, где подключается серый провод. Используйте пинцет, чтобы аккуратно поднять и отделить медную фольгу.

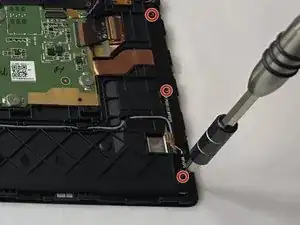

Удалите три винта длиной 2 мм, удерживающие модуль Wi-Fi в устройстве, с помощью отвертки PH00.
