Замена материнской платы Lenovo Yoga Tab 3 8
Если вы следуете этому руководству, значит, материнская плата вызывает проблемы на вашем Lenovo Yoga Tab 3 8. Перед началом работы рекомендуется создать резервную копию важных файлов на случай непредвиденных ситуаций. Убедитесь, что устройство выключено, чтобы не нанести вред себе или не повредить оборудование. Чтобы упростить сборку, старайтесь не терять мелкие винты — следите за ними по ходу работы.
Шаг 1
Откройте подставку, нажав на центральную кнопку фиксатора.
Снимите идентификационную наклейку пинцетом, чтобы получить доступ к двум винтам 2 мм, расположенным под ней.
Шаг 2
Открутите три винта 2 мм под подставкой с помощью отвёртки PH00.
Третий винт 2 мм справа может быть закрыт наклейкой с буквой S, которую можно аккуратно счистить.
Шаг 3
Начиная с края, противоположного шарниру, вставьте пластиковую разделительную инструмент между экраном и задней панелью, чтобы начать отщёлкивание защёлок, удерживающих панель.
Перемещайтесь вдоль края и вверх по боковым сторонам, отсоединяя защёлки пластиковым инструментом.
Под разъёмом карты памяти SD находится клей, поэтому потребуется постепенно приложить усилие, чтобы разрушить его.
При отсоединении задней панели будьте осторожны — не потеряйте кнопку питания. Она может выпасть.
Шаг 4

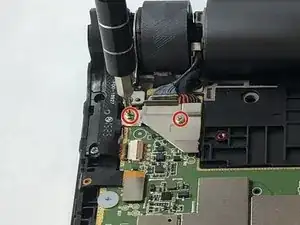

Положите устройство экраном вниз, повернув шарнир в сторону от вас. Найдите на левом верхнем углу серебристый металлический кронштейн, прикрывающий разъёмы батареи и камеры. Открутите два винта 3 мм отвёрткой PH00.

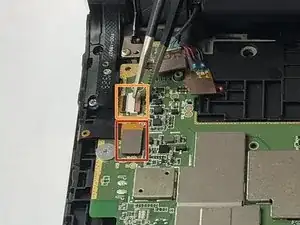

Снимите кронштейн пальцами, чтобы открыть доступ к двум серебристым соединениям батареи и камеры.

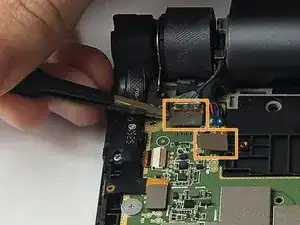

Аккуратно отсоедините разъёмы пинцетом.
Шаг 5

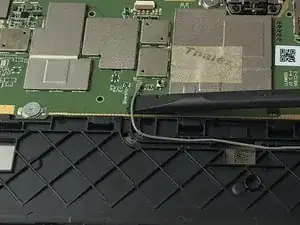

Проследив за серым проводом с нижнего края, найдите разъём модуля Wi-Fi на материнской плате. Аккуратно отсоедините его с помощью лопатки.

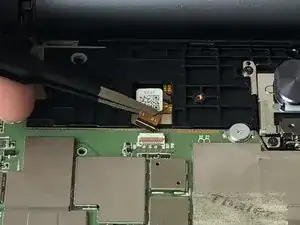

Найдите разъём регулятора громкости с левой стороны материнской платы. Аккуратно поднимите серебристый разъём пинцетом.
Продвигаясь вверх по левой стороне материнской платы, найдите белый разъём кнопки питания. Отключите бежевый фиксатор на верхней части разъёма, отогнув его вверх пинцетом. Аккуратно вытяните провод из разъёма с помощью пинцета.
Продвигаясь далее по верхнему краю материнской платы, отключите белый разъём ЖК-дисплея, отключив бежевый фиксатор и вытянув провод пинцетом.
Шаг 6

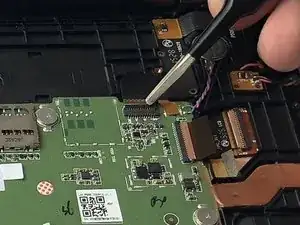

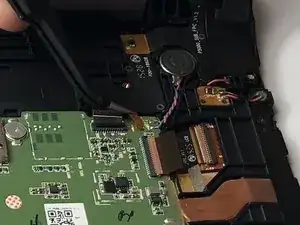

Перемещаясь дальше вправо по верхнему краю материнской платы, найдите следующий провод, подключённый к плате в двух местах. Сначала аккуратно поднимите золотой разъём справа пинцетом, затем с помощью пинцета отключите коричневый фиксатор на чёрном разъёме слева. Пинцетом аккуратно вытяните провод.
Последний чёрный разъём находится на правой стороне материнской платы. Отключите коричневый фиксатор и вытяните провод с помощью пинцета.
Шаг 7
Найдите соединённые с правым верхним углом материнской платы синий и красный скрученные провода и проследите их до круглого металлического компонента. Аккуратно извлеките компонент металлической лопаткой. Он зафиксирован клеем.
На изображении использовалась отвёртка с плоским жалом, но по возможности используйте металлическую лопатку.
Шаг 8

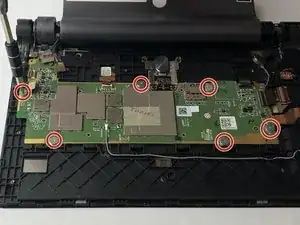

Открутите шесть винтов 2 мм, удерживающих материнскую плату, с помощью отвёртки JIS00.

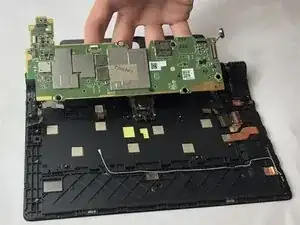

Аккуратно извлеките материнскую плату пальцами.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
