Замена аккумулятора Lenovo Yoga Tab 3 8

Планшеты

Если Вы следуете этому руководству, значит аккумулятор разряжен или вызывает проблемы на Вашем Lenovo Yoga Tab 3 8. Если устройство всё ещё включается, сделайте резервную копию файлов и убедитесь, что устройство выключено перед началом работ. Чтобы облегчить повторную сборку, не теряйте маленькие винты — следите за ними в процессе.

Шаг 1

Откройте подставку, нажав кнопку разблокировки в центре.

Снимите идентификационную наклейку пинцетом, чтобы получить доступ к двум винтам 2 мм под ней.

Шаг 2

Удалите три винта 2 мм под подставкой с помощью отвёртки PH00.

Третий винт 2 мм справа может быть закрыт наклейкой с буквой S — её можно соскрести.

Шаг 3

Начиная с кромки, противоположной петле, вставьте пластиковый инструмент для вскрытия между экраном и задней крышкой, чтобы начать отделять маленькие защёлки, удерживающие крышку.

Продвигайтесь вдоль кромки, затем по бокам, отделяя защёлки пластиковым инструментом.

Под слотом для карты SD есть клей, поэтому потребуется медленно прикладывать усилие, чтобы разорвать клей.

При отделении задней крышки будьте осторожны, чтобы не потерять кнопку питания. Она может оторваться и выпасть.

Шаг 4

Положите планшет экраном вниз и петлёй от себя, найдите чёрный пластиковый элемент в верхнем правом углу.

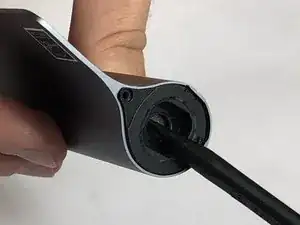

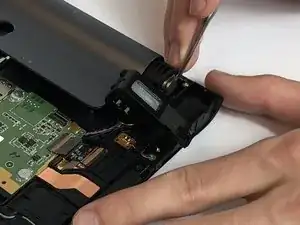

Удалите верхний винт 4 мм и нижний винт 3 мм с помощью отвёртки PH00.

Шаг 5

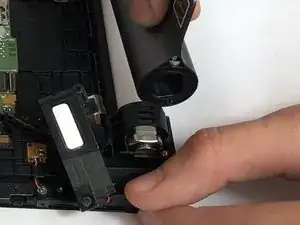

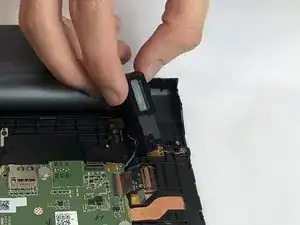

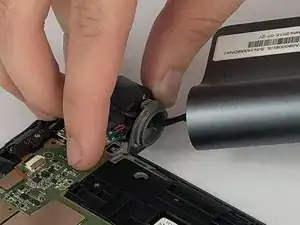

Установите подставку практически в закрытое положение. Осторожно отведите пластиковый блок в сторону и выпряньте металлический фиксатор металлическим пассатижем.

Осторожно, не отрывайте провода, соединяющие пластиковый блок.

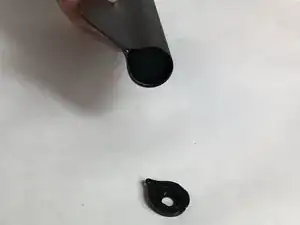

Фиксатор может быть трудно удалить, возможно, потребуется приложить больше усилия, чтобы освободить его.

Шаг 6

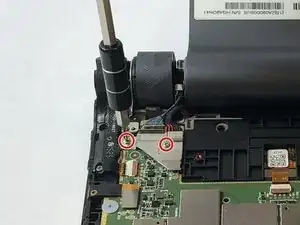

На противоположном конце петли найдите серебристую металлическую пластину над проводами, выходящими из конца петли. Удалите два винта 3 мм с помощью отвёртки PH00. Снимите пластину пальцами.

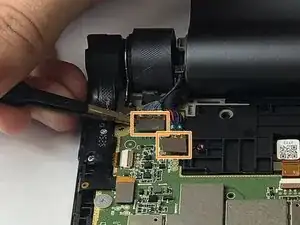

Снятие пластины откроет два серебристых разъёма на концах проводов, идущих из конца петли. С помощью пинцета осторожно снимите эти два серебристых разъёма.

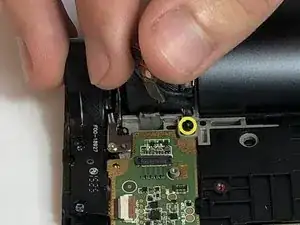

Найдите меньшую металлическую скобу, направляющую провода, выходящие из конца петли. Удалите одиночный чёрный винт 2 мм с помощью отвёртки PH00. Снимите скобу пальцами.

Шаг 7

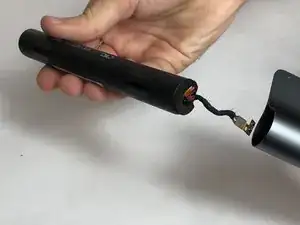

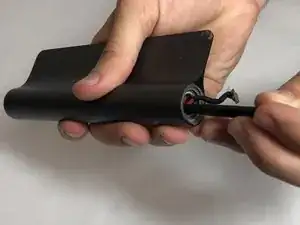

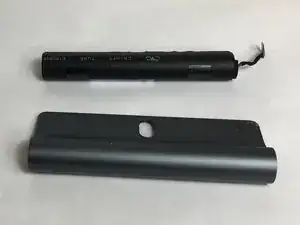

Начните извлекать весь узел петли, поднимая его, начиная с конца, где находится фиксатор. Аккуратно продевайте провода через крепление петли пальцами по мере того, как вы вытаскиваете узел петли.
