Замена аккумулятора Lenovo Yoga Tablet 2 830-F

Отверните два винта 3 мм на задней панели устройства крестовой отвёрткой Phillips #00.

Отверните один винт 2 мм крестовой отвёрткой Phillips #00.

Используя синюю лопатку для вскрытия или пластиковую лопатку, аккуратно снимите заднюю крышку, чтобы открыть внутреннюю часть планшета.

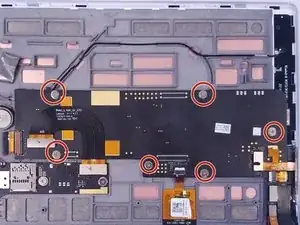

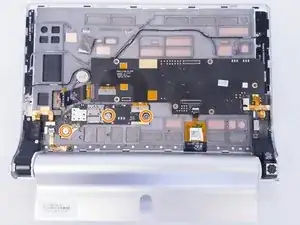

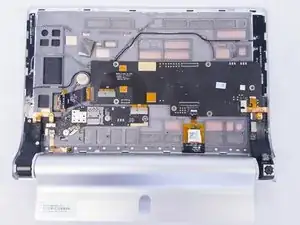

Отверните шесть винтов 3 мм на задней стороне материнской платы крестовой отвёрткой Phillips #00.

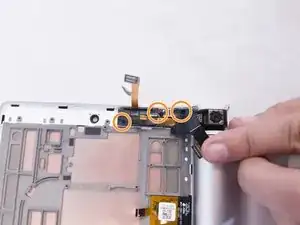

Отверните три винта 3 мм на задней стороне вспомогательной платы крестовой отвёрткой Phillips #00.

Отсоедините ленточные кабели, соединяющие платы с другими электрическими компонентами.

Отсоедините ZIF-разъёмы, соединяющие платы с другими электрическими компонентами.

Некоторые ленточные кабели закреплены защёлками — подденьте защёлки и затем вытяните кабели из контактных разъёмов.

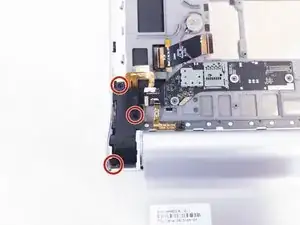

Отверните три винта 2 мм на задней стороне модуля левого динамика крестовой отвёрткой Phillips #00.

Отверните три винта 2 мм на задней стороне модуля правого динамика крестовой отвёрткой Phillips #00.

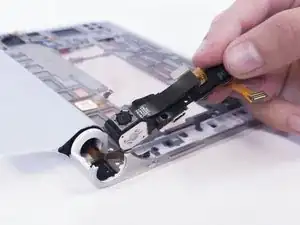

Аккуратно извлеките модули левого и правого динамиков.

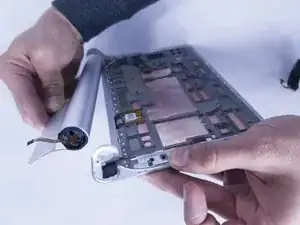

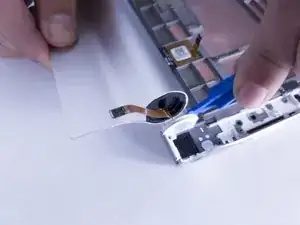

Используя синюю лопатку для вскрытия или пластиковую лопатку, подденьте батарейный отсек, расположенный в правой части задней панели.

Для этого может потребоваться значительное усилие. Если ощущается риск поломки белого пластикового крепления, попробуйте поддеть лопатку под другим углом.

Не пытайтесь использовать лопатку с правой стороны устройства. Работу следует выполнять с левой стороны.

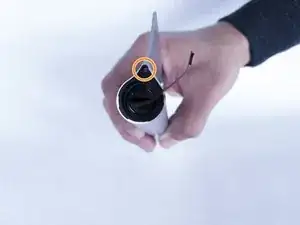

Снимите металлическую наклейку ногтем, чтобы открыть винт под ней.

Отверните винт 3 мм под наклейкой крестовой отвёрткой Phillips #00.

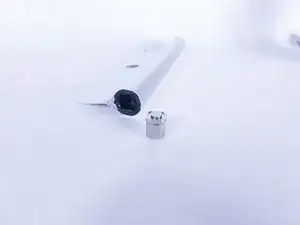

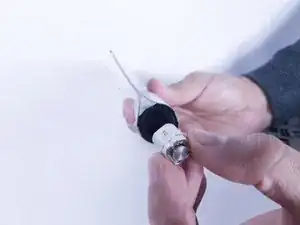

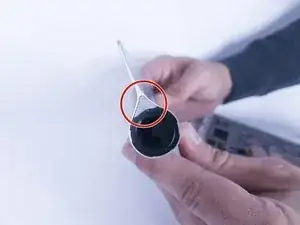

Пинцетом снимите чёрный фиксатор, который удерживает батарейный отсек. Для этого может потребоваться некоторое усилие.

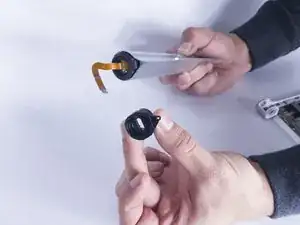

Снимите фиксатор шарнира с одной стороны батарейного отсека. При необходимости используйте пластиковую лопатку.

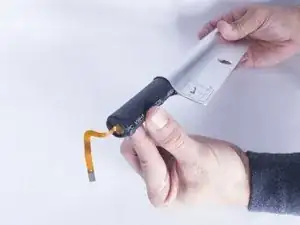

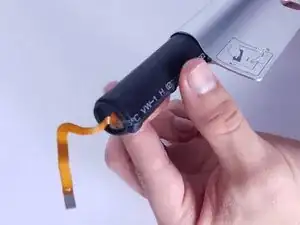

Аккумулятор должен выскользнуть из отсека.

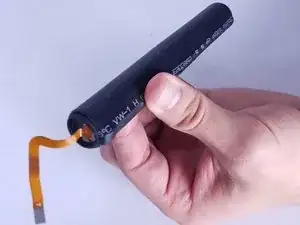

Установите новый аккумулятор на место старого.

Будьте осторожны, чтобы не повредить ленточный кабель нового аккумулятора при установке и сборке устройства.
