Замена модуля Wi‑Fi в Lenovo Yoga Tablet 10

Выверните два винта Phillips #000.

Эти винты расположены за подставкой устройства.

В нашем устройстве эти винты отсутствовали.

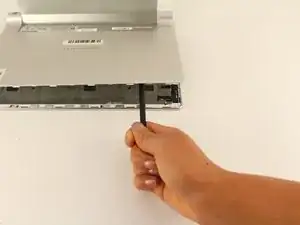

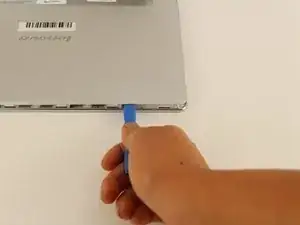

Используйте пластиковый инструмент для вскрытия iFixit, чтобы поддеть кромки задней крышки, вставив его между краем крышки и экраном.

Не пытайтесь сразу снять заднюю крышку без выполнения шага три — вы рискуете сломать заднюю панель.

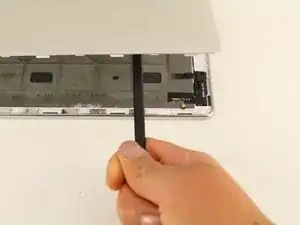

Используйте лопаточку, чтобы добраться до центра устройства и отжать заднюю крышку, приподнимая её лёгким усилием вверх.

Выверните один винт 5 мм крестовой отвёрткой Phillips #00.

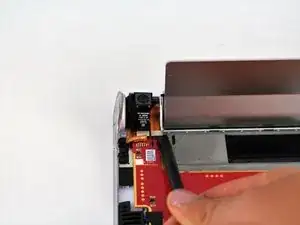

С помощью лопаточки отсоедините камеру и аккумулятор от печатной платы, вставив лопаточку между разъёмами и платой и поджав её вверх.

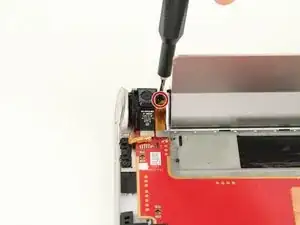

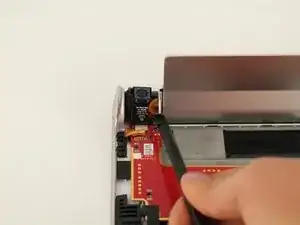

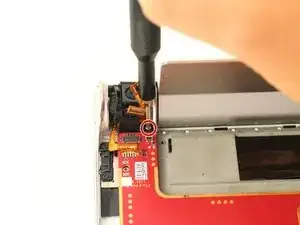

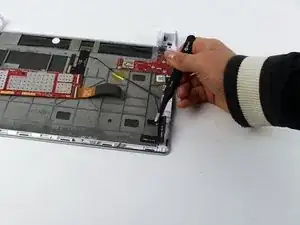

Выверните один винт 5 мм крестовой отвёрткой Phillips #00.

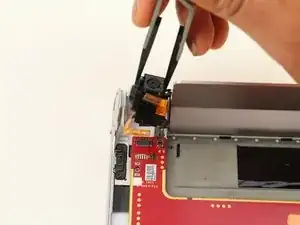

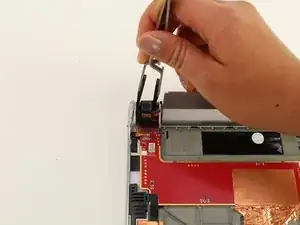

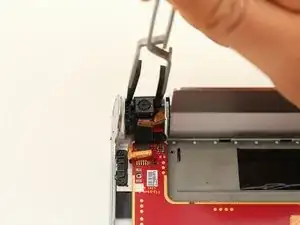

Используйте пинцет с нейлоновой насадкой, чтобы выдавить камеру из между кнопки питания и подставки.

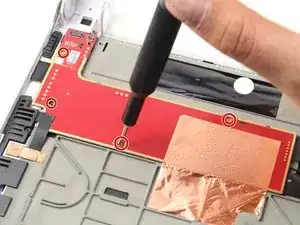

Выверните четыре винта 1 мм крестовой отвёрткой Phillips #00.

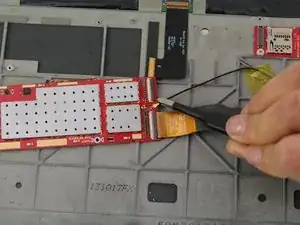

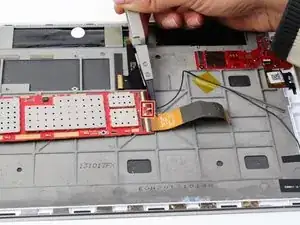

Используйте лопаточку, чтобы отсоединить ленточный кабель, приложив усилие вверх.

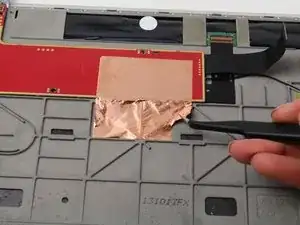

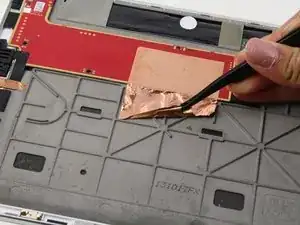

С помощью пинцета поднимите фольгу.

Фольга может порваться.

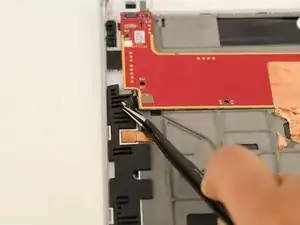

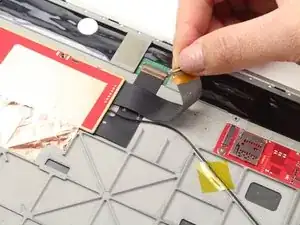

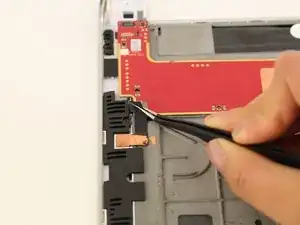

С помощью пинцета приподнимите чёрную ленту в углу печатной платы.

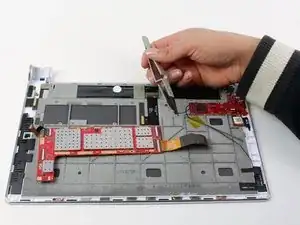

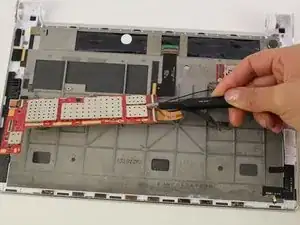

Поверните плату на 180 градусов в вашу сторону, используя пинцет.

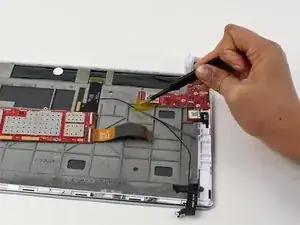

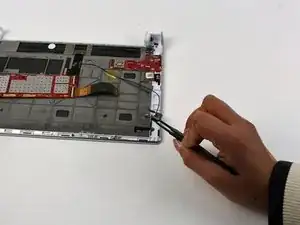

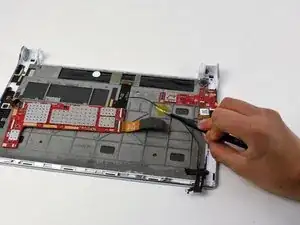

Снимите провод с печатной платы, потянув его к краю гнезда для наушников с помощью пинцета.

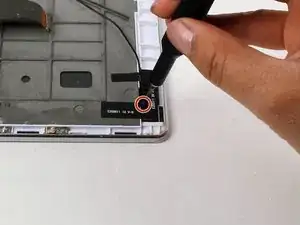

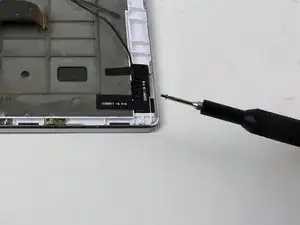

Выверните один винт 5 мм крестовой отвёрткой Phillips #00.

С помощью пинцета снимите ленту, чтобы отсоединить модуль, потянув её вверх.

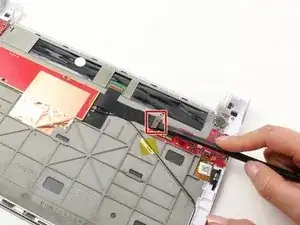

Снимите жёлтую полоску ленты, потянув её вверх с помощью пинцета.
