Замена камеры Lenovo Yoga Tab 3 10

Откройте встроенную подставку.

Снимите наклейку, расположенную непосредственно под встроенной подставкой, чтобы получить доступ к двум винтам 0,75 мм.

Снимите крышку слота для microSD. Извлеките любую microSD-карту (если вставлена).

Отверткой с крестообразным шлицем удалите три винта 0,75 мм.

Разместите устройство экраном к себе.

Осторожно вставьте лопаточку вдоль стыка между экраном и задней крышкой и аккуратно отделите заднюю крышку от рамки корпуса.

Продолжайте отстёгивать заднюю панель от рамки, перемещая лопаточку по периметру.

Потребуется некоторое усилие, чтобы отстегнуть маленькие пластиковые крепления, удерживающие заднюю панель на корпусе.

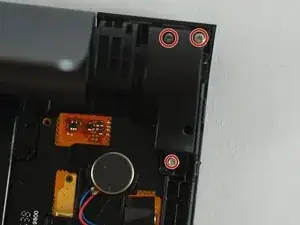

Снимите 3 винта с крышки вспомогательного порта.

С помощью лопаточки аккуратно отодвиньте вспомогательный модуль в сторону.

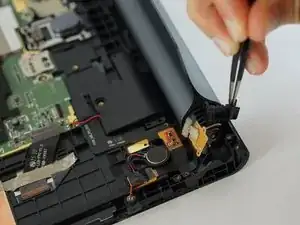

Снимите съёмный пластиковый фиксатор, расположенный перед шарниром.

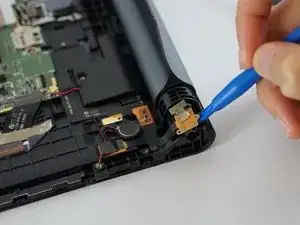

С помощью лопаточки аккуратно извлеките шарнир.

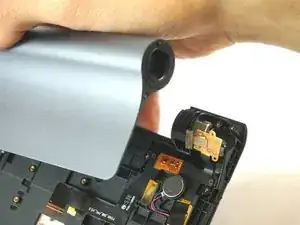

Осторожно поднимите подставку и отведите её от рамки.

Аккумулятор находится внутри подставки. Обеспечьте корректное обращение и осторожность при работе.

Используйте заострённый конец лопаточки, чтобы нажать механизм блокировки камеры.

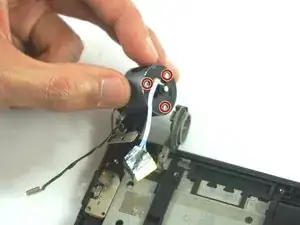

После освобождения фиксатора камеры поднимите камеру и найдите три винта.

Отверткой J000 снимите три винта.

Снимите крышку камеры, которая герметизирует корпус камеры.

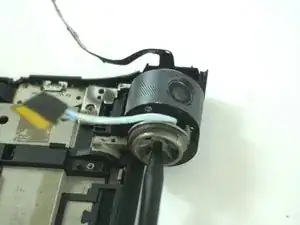

Извлеките камеру из корпуса.

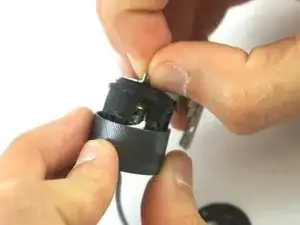

Отделите модуль камеры от его корпуса.
