Замена материнской платы Lenovo Yoga Tab 3 10

Откройте встроенную подставку.

Снимите наклейку, расположенную непосредственно под встроенной подставкой, чтобы обнаружить два винта размером 0.75 мм.

Снимите крышку слота для карты microSD. Удалите любую карту microSD (если установлена).

Используя отвертку с крестовым жалом, удалите три винта размером 0.75 мм.

Ориентируйте устройство так, чтобы экран был направлен к вам.

Осторожно вставьте лопатку вдоль шва между экраном и задней крышкой и аккуратно отделите заднюю крышку от корпуса устройства.

Продолжайте отделять заднюю панель от корпуса, перемещая лопатку по периметру.

Для отсоединения маленьких пластиковых креплений, фиксирующих заднюю панель к устройству, потребуется приложить некоторое усилие.

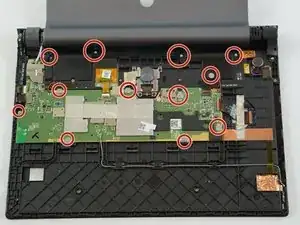

Найдите винты на материнской плате, в сборке крышки проводов и в динамиках.

Используйте отвертку J000 для удаления винтов на материнской плате, крышке проводов и двух динамиках.

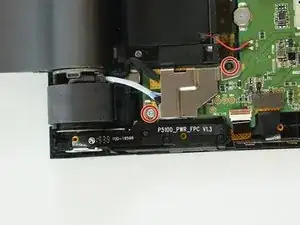

Отключите разъем Wi-Fi на материнской плате.

Используйте лопатку, чтобы приподнять два динамика от маленькой липкой полоски.

Поместите лопатку в верхний левый угол материнской платы и поднимите её, чтобы отделить от липкой полоски под ней.

Уберите материнскую плату.
