Замена экрана и рамки Lenovo Yoga Tablet 10

Удалите два винта Phillips #000.

Эти винты расположены за подставкой устройства.

В нашем устройстве эти винты отсутствовали.

Используйте пластиковый инструмент iFixit для вскрытия корпуса, поддев кромки задней крышки между краем крышки и экраном.

Не пытайтесь сразу снять заднюю крышку, не выполнив шаг три, иначе Вы рискуете сломать заднюю панель.

Используйте лопатку, чтобы дотянуться до центра устройства и поддеть заднюю крышку, приложив лёгкую силу вверх.

Удалите один винт 5 мм с помощью отвертки Phillips #00.

Используйте лопатку, чтобы отсоединить камеру и батарею от печатной платы, поместив лопатку между разъёмами и платой и нажав лопаткой вверх.

Удалите один винт 5 мм отверткой Phillips #00.

Используйте пинцет с нейлоновым наконечником, чтобы вытолкнуть камеру из пространства между кнопкой питания и подставкой.

Снимите крышку разъёма для наушников пинцетом, захватив её и потянув прямо вверх и от устройства.

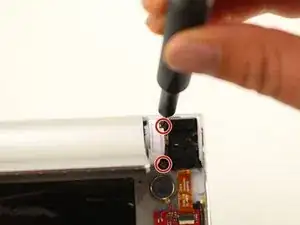

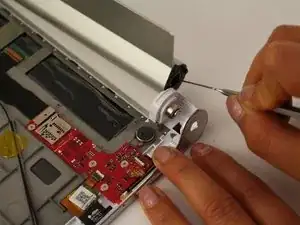

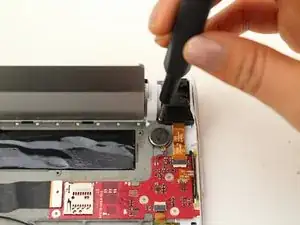

Удалите два винта 3.5 мм с помощью отвертки Phillips #00.

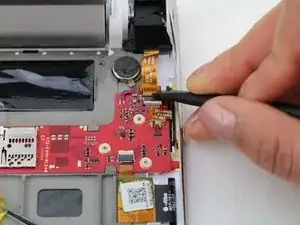

Отсоедините разъём наушников от материнской платы, поместив лопатку между разъёмами и платой и нажав вверх в Вашу сторону.

Потяните провод к разъёму наушников, чтобы отсоединить его.

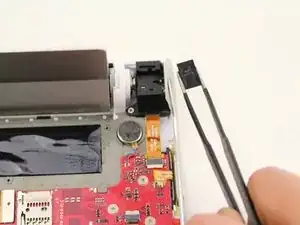

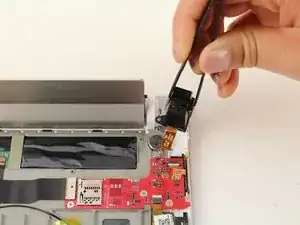

Используйте пинцет, чтобы извлечь разъём наушников, потянув его вверх и на себя.

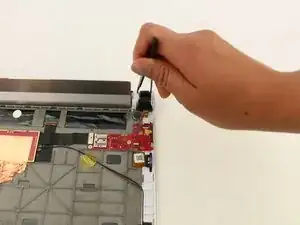

Используйте металлическую лопатку, чтобы вытолкнуть фиксатор отсека батареи, поместив лопатку между подставкой и пластиком и приложив усилие вверх.

Будьте осторожны: чрезмерное усилие металлической лопаткой может сломать пластиковую крышку. Если кажется, что пластик вот-вот сломается, измените угол применения лопатки.

Металлическую лопатку можно использовать только с той же стороны, что и разъём наушников. Использование металлической лопатки с другой стороны не даст результата.

Оттяните отсек батареи от устройства.

Отсек батареи — это подставка.

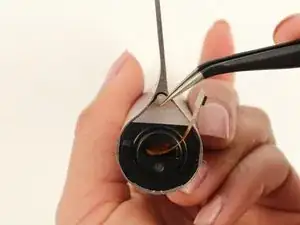

Используйте пинцет, чтобы снять серую ленту и обнажить винт на каждом конце отсека.

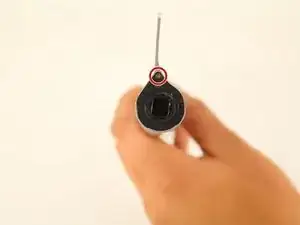

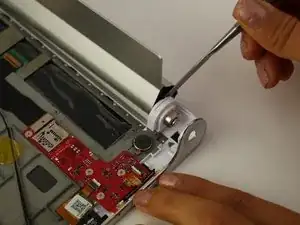

Удалите по одному винту 3.5 мм с каждого конца с помощью отвертки Phillips #00.

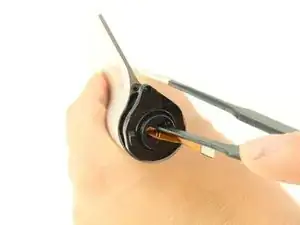

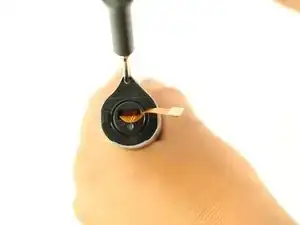

Используйте пинцет, чтобы снять крышку со стороны, откуда выходит оранжевый разъём.

Вы должны услышать громкий щелчок, когда вставите пинцет в середину крышки и потянете вверх.

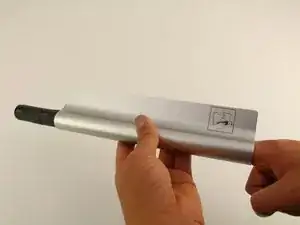

Используйте руки, чтобы выдавить батарею в сторону противоположного конца отсека.

Не потеряйте крышку с другой стороны отсека.

Удалите четыре винта 1 мм отверткой Phillips #00.

Используйте лопатку, чтобы отсоединить ленточный кабель, приложив усилие вверх.

Используйте пинцет, чтобы приподнять фольгу.

Фольга может порваться.

Используйте пинцет, чтобы приподнять чёрную ленту с угла печатной платы.

Поверните плату на 180 градусов к себе с помощью пинцета.

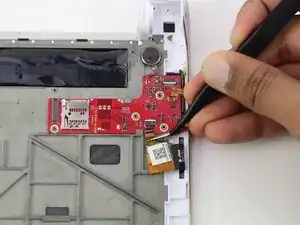

Снимите провод с печатной платы, потянув его к краю разъёма для наушников с помощью пинцета.

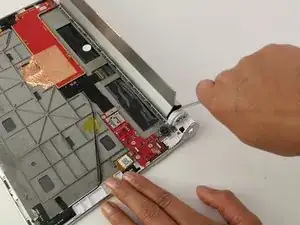

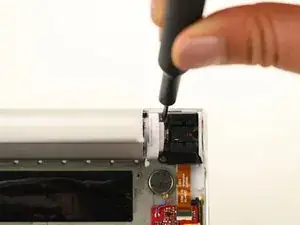

Выкрутите один винт 5 мм крестовой отвёрткой Phillips #00.

С помощью пинцета снимите ленту, чтобы отсоединить модуль, потянув её вверх.

Снимите жёлтую полоску ленты, потянув её вверх с помощью пинцета.

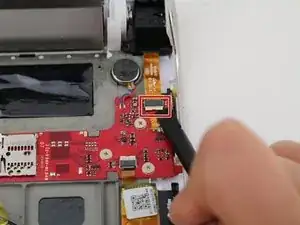

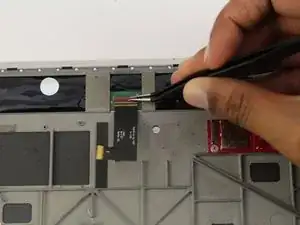

Отделите ленточный провод с помощью пинцета и отсоедините его от материнской платы.

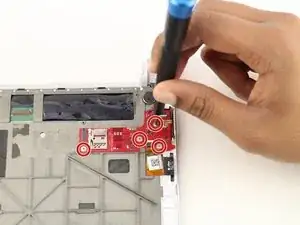

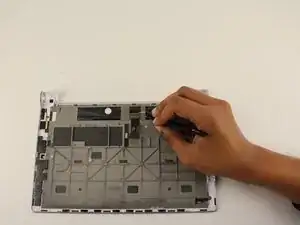

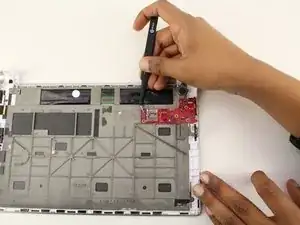

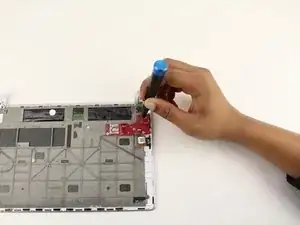

Удалите четыре винта 1 мм крестовой отвёрткой Phillips #00.

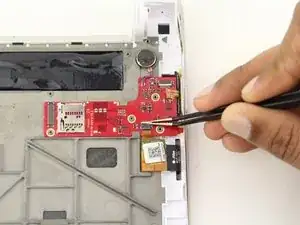

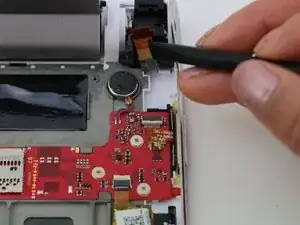

Отсоедините провод, прикреплённый к печатной плате, оттянув его с помощью пинцета.

Отпаять провод.

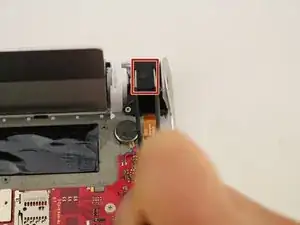

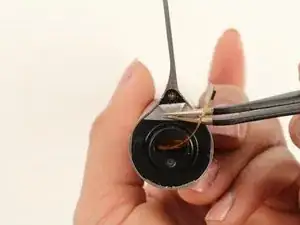

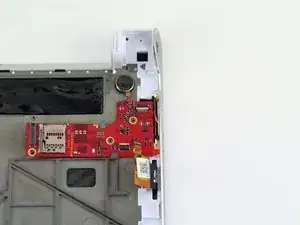

Снимите печатную плату и круглый вибрационный модуль.

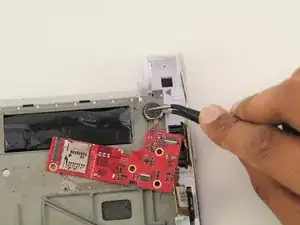

Используйте точный пинцет, чтобы поддеть печатную плату вместе с круглым вибрационным модулем за нижний угол, поднимая их вверх.

Точный пинцет острый и может повредить печатную плату или вибрационный модуль.
