Замена камеры Lenovo Yoga Tab 3 8

Откройте подставку, нажав кнопку сброса в центре.

Снимите идентификационную наклейку пинцетом, чтобы получить доступ к двум винтам 2 мм, расположенным под ней.

Открутите три винта 2 мм под подставкой с помощью отвертки PH00.

Третий винт 2 мм справа может быть закрыт стикером с буквой S, который можно аккуратно соскрести.

Начните с края, противоположного шарниру: вставьте пластиковую инструмент между экраном и задней крышкой, чтобы начать разъединять защёлки, удерживающие крышку.

Продвигайтесь вдоль края и далее по боковым сторонам, разъединяя защёлки пластиковым инструментом.

Под слотом для карты памяти SD находится клей, поэтому необходимо медленно прикладывать усилие, чтобы разорвать его соединение.

Когда задняя крышка будет отделена от устройства, будьте осторожны, чтобы не потерять кнопку питания. Она может выпасть.

Поверните планшет экраном вниз так, чтобы шарнир был направлен от вас, и найдите чёрную пластиковую деталь в правом верхнем углу.

Открутите верхний винт 4 мм и нижний винт 3 мм с помощью отвёртки PH00.

Установите подставку почти в закрытое положение. Аккуратно отодвиньте пластиковую деталь и подденьте металлический фиксатор металлической лопаткой.

Будьте осторожны, чтобы не отсоединить провода, идущие от пластиковой детали.

Фиксатор может быть трудно извлечь, поэтому может потребоваться приложить больше усилия, чтобы снять его.

На противоположном конце шарнира найдите серебристую металлическую скобу, закрывающую провода, идущие от конца шарнира. Открутите два винта 3 мм при помощи отвёртки PH00. Снимите скобу пальцами.

После снятия скобы откроются два серебристых разъёма на концах проводов. Аккуратно отсоедините их с помощью пинцета.

Найдите более мелкую металлическую скобу, направляющую провода с конца шарнира. Открутите один чёрный винт 2 мм с помощью отвёртки PH00. Снимите скобу пальцами.

Начните извлечение всей сборки шарнира, поднимая её с конца, где находится фиксатор. При извлечении сборки шарнира аккуратно протягивайте провода через крепление шарнира пальцами.

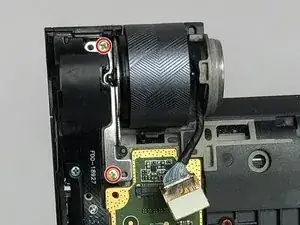

Между кнопкой питания и корпусом камеры находится серебристая крепёжная скоба камеры. Открутите два винта 3 мм на крепёжной скобе камеры с помощью отвёртки PH00.

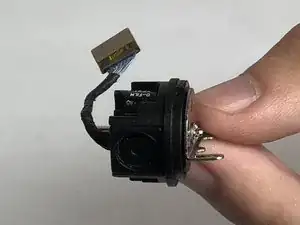

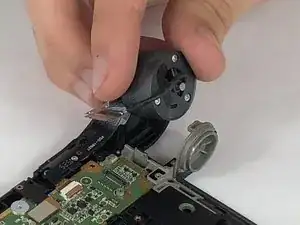

Корпус камеры фиксируется штифтом в центре серого кронштейна шарнира. Нажмите и удерживайте штифт острым концом лопатки, пока вы аккуратно вынимаете сборку камеры.

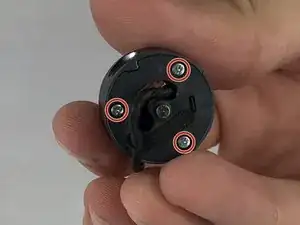

Открутите три винта 5 мм, удерживающих корпус камеры, с помощью отвёртки PH00.

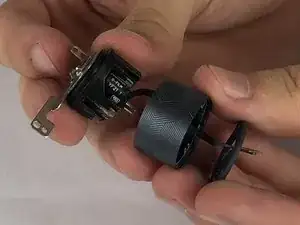

Разъедините камеру и корпус, потянув их друг от друга пальцами.
