Руководство по замене динамика Leapfrog My Own Leaptop

В этом руководстве показано, как получить доступ к динамику и очистить или заменить его в Leapfrog My Own Leaptop.

Шаг 1

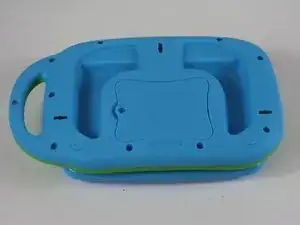

Переверните устройство так, чтобы его задняя часть была обращена к вам.

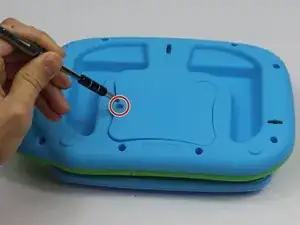

Открутите один винт на 10 мм, который удерживает крышку батарейного отсека, с помощью отвертки PH1.

Обратите внимание, что винт не может быть снят, так как он прикреплен к крышке батарейного отсека.

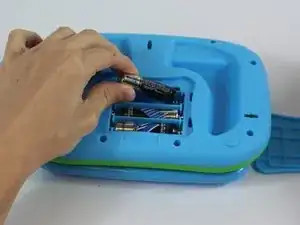

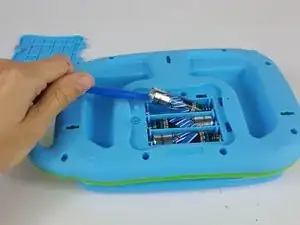

Осторожно подденьте батареи пластиковым инструментом с не пружинной стороны.

Удалите три батарейки AA.

Запомните направление батарей для сборки устройства.

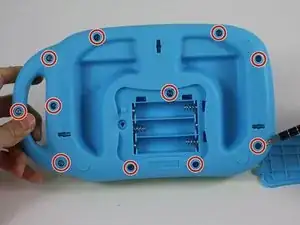

Удалите одиннадцать винтов на 10 мм с задней части устройства с помощью отвертки PH1.

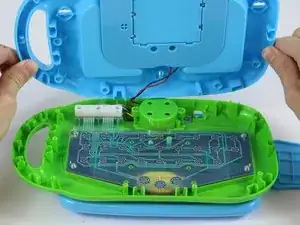

Осторожно снимите заднюю часть устройства.

Убедитесь, что провода не порваны при снятии крышки.

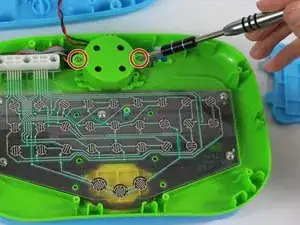

Открутите два винта на 7.5 мм слева и справа от динамика с помощью отвертки PH1.

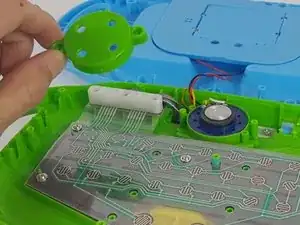

Снимите крышку и отложите в сторону.

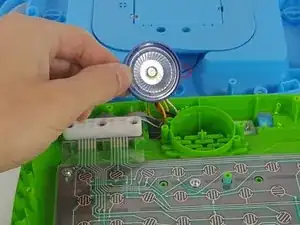

После снятия крышки осторожно поднимите динамик, убедившись, что провода не порваны или не сломаны.

Если вы разбираете устройство для очистки динамика, на этом этапе очистите его мягкой, слегка влажной тканью.

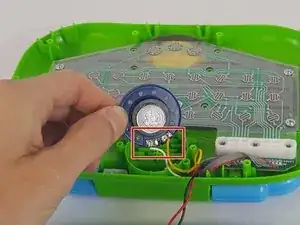

Осторожно переверните динамик и аккуратно отсоедините белые и желтые провода от динамика.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

По любым вопросам, которые не удается разрешить с помощью этой инструкции, пожалуйста, свяжитесь со службой поддержки Leapfrog.

Перевод руководства с ifixit.com
