Замена задней камеры ASUS MeMO Pad 7 (ME572C)

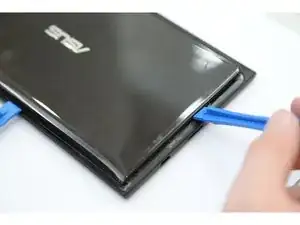

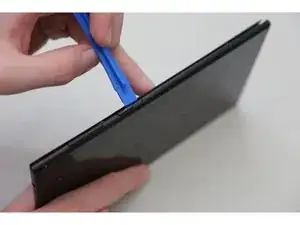

Убедитесь, что устройство выключено. Затем с помощью пластиковой инструмента аккуратно снимите заднюю панель, продвигаясь по периметру.

Панель приклеена, поэтому для её открытия потребуется приложить усилие.

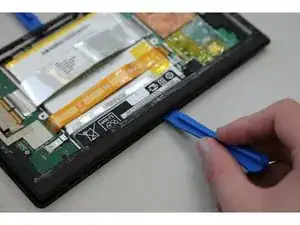

После снятия задней панели используйте пластиковый инструмент, чтобы снять рамку планшета.

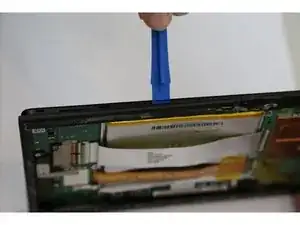

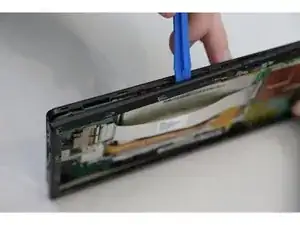

Начните с середины верхней стороны и вставьте пластиковый инструмент между экраном и рамкой.

Аккуратно пройдитесь пластиковым инструментом по всем краям планшета.

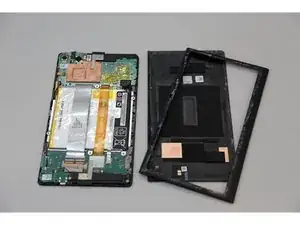

После извлечения задней панели и рамки отложите их в сторону от устройства.

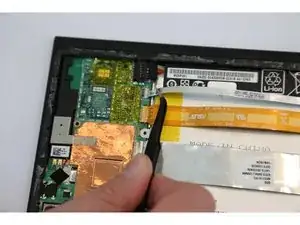

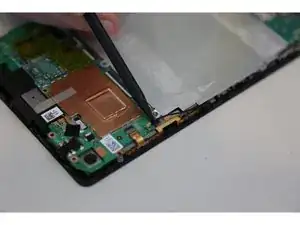

Отсоедините разъёмы ZIF, чтобы освободить кабели данных, фиксирующие аккумулятор. Используйте для этого пинцет.

Вы также можете использовать руки для отсоединения разъёмов ZIF.

Разъёмы ZIF хрупкие, поэтому будьте осторожны при их отключении.

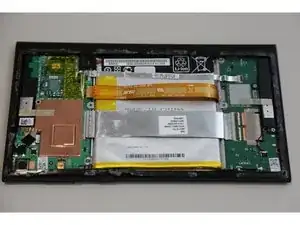

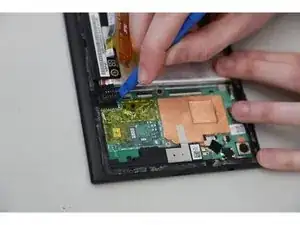

Найдите место, где находится разъём аккумулятора. Отключите разъём аккумулятора, аккуратно подняв его с помощью лопатки или пластикового инструмента.

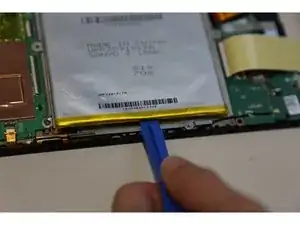

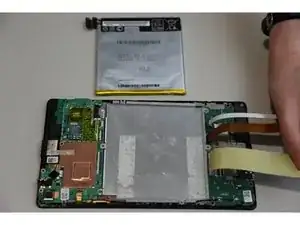

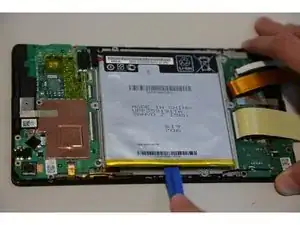

Используя пластиковый инструмент, аккуратно подденьте и извлеките аккумулятор. Аккумулятор приклеен к корпусу; для его снятия потребуется небольшое усилие.

Корпус аккумулятора мягкий и может легко порваться. Повреждение может привести к утечке химикатов из аккумулятора.

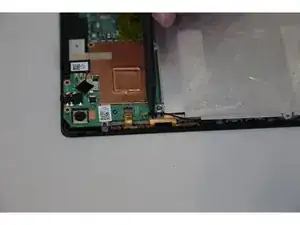

После извлечения аккумулятора найдите разъёмы кнопок громкости сбоку устройства.

С помощью пинцета аккуратно снимите разъёмы кнопок громкости и отложите их в сторону.

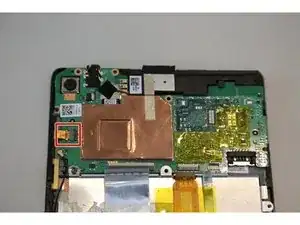

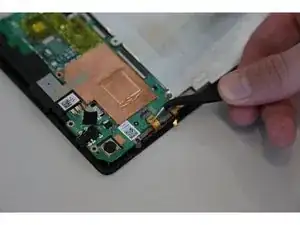

Найдите антенну GPS. Подденьте кабель антенны GPS с помощью лопатки.

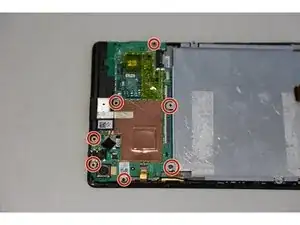

Найдите семь винтов Phillips #0 длиной 2 мм, крепящих материнскую плату к корпусу. Выкрутите винты с помощью отвёртки Phillips #000.

Поместите винты в надёжное место, чтобы не потерять их.

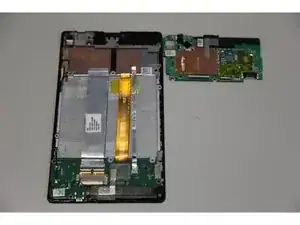

После извлечения всех винтов Вы можете снять материнскую плату. Аккуратно извлеките её с помощью пластикового инструмента.

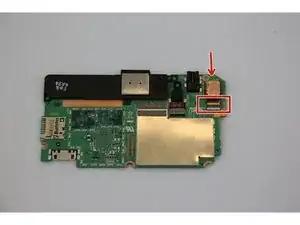

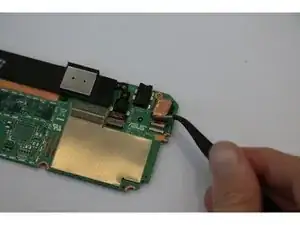

Переверните материнскую плату и найдите место, где находится разъём задней камеры.

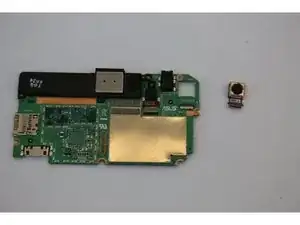

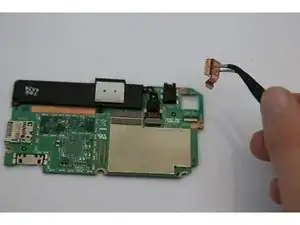

С помощью пинцета аккуратно отсоедините разъёмы задней камеры и отложите их в сторону.
