Замена слота microSD, порта HDMI и разъёма для наушников в ASUS Eee Pad Transformer
Слот microSD, порт HDMI и разъём для наушников расположены в устройстве как единый модуль, и замена одного подразумевает замену остальных. Эти порты необходимы для работы устройства, так как обеспечивают ключевые функции воспроизведения и подключения различных типов мультимедиа.
Шаг 1
Используйте отвёртку Torx T5, чтобы выкрутить два винта T5 длиной 4,5 мм по бокам порта на нижней части планшета.
Шаг 2
Используйте пластиковый инструмент для открывания, чтобы поддеть между основным корпусом планшета и внешней рамкой. Снимите внешнюю рамку, поддев её по всему периметру и потянув рамку вверх.
Физические кнопки расположены на внешней стороне рамки с правой стороны; продолжайте следовать руководству, чтобы обнаружить внутренние кнопки.
Шаг 3
Снимите четыре винта Phillips #00 длиной 2 мм в углах планшета.
Шаг 4
Используйте отвёртку Phillips #00, чтобы выкрутить три винта длиной 3 мм, закрепляющие переднюю панель на задней панели, расположенные над областью камеры, в верхней части планшета.
Шаг 5
Используйте отвёртку Phillips #00, чтобы выкрутить три винта длиной 3 мм, закрепляющие переднюю панель на задней панели, расположенные в нижней части планшета рядом с портом.
Шаг 6
Снимите заднюю панель, оттянув её от оставшейся части устройства.
Шаг 7

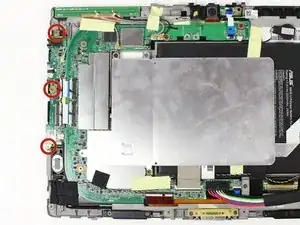

Используйте отвёртку Phillips #00, чтобы выкрутить три винта длиной 3 мм, расположенные на задней стороне устройства слева от задней камеры.
Шаг 8

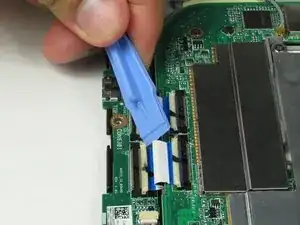

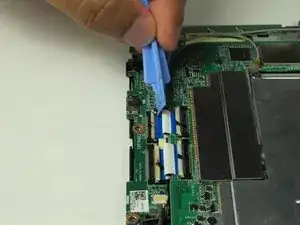

Используйте пластиковый инструмент для открывания, чтобы поднять две белые защёлки.
Шаг 9

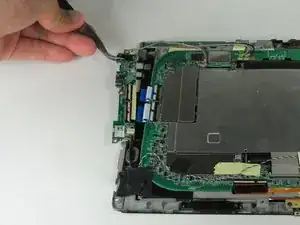

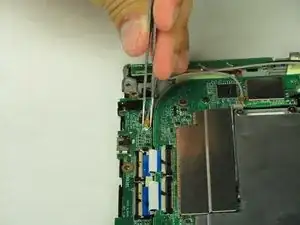

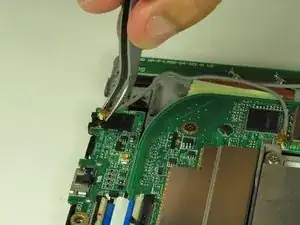

Используйте пинцет, чтобы отщёлкнуть провод от задней панели, потянув его прямо наружу от устройства.
Шаг 10
Вытяните панель со слотом microSD, портом HDMI и разъёмом для наушников прямо из планшета.

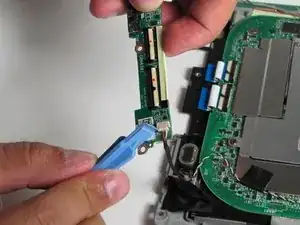

Используйте пластиковый инструмент для открывания, чтобы снять провод с панели, зацепив его за белую защёлку и потянув прямо наружу от панели.
Заключение
Для повторной сборки устройства выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
