Замена кнопок питания и регулировки громкости Asus MeMO Pad 7 ME170C
Кнопка питания управляет включением источника питания устройства. В этом устройстве кнопка питания и кнопки громкости выполнены в виде единого модуля. Иногда кнопка выходит из строя из‑за интенсивного использования или давления и перестаёт работать. Это одна из самых простых для замены деталей.
Шаг 1

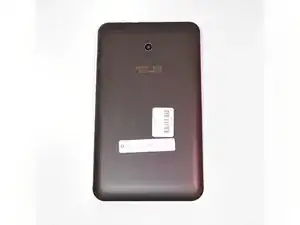

Перед началом разборки выключите устройство.
Чрезмерное усилие может привести к повреждению или трещинам на экране. Будьте аккуратны.

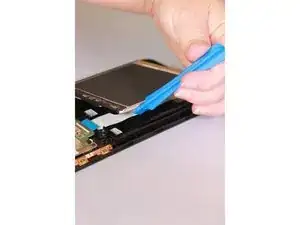

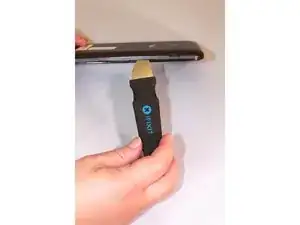

Осторожно подденьте корпус лопаткой (Jimmy) в шов корпуса.

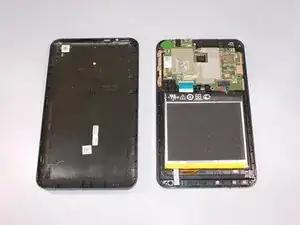

Аккуратно подденьте лопаткой по всему периметру шва, пока задняя панель не отщёлкнется.
Шаг 2

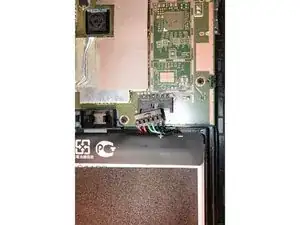

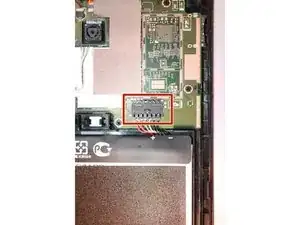

Найдите чёрный шлейфовый разъём, подключённый к аккумулятору устройства.
Не нажимайте вниз. Сдвигайте вперёд, чтобы не сломать внутренние элементы.

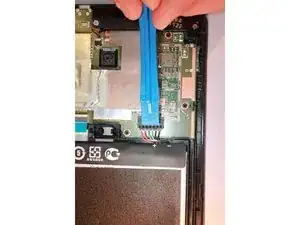

С помощью пластиковой лопатки аккуратно подденьте чёрный шлейфовый разъём и сдвигайте его вперёд‑назад, пока он не ослабнет и не выйдет из гнезда.
Шаг 3

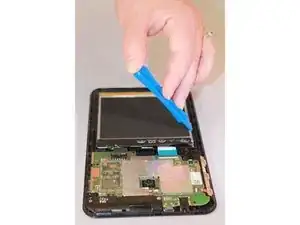

С помощью пластиковой лопатки подденьте аккумуляторы, чтобы ослабить их крепление.
Аккумулятор будет выпрёвываться из его посадочного места.

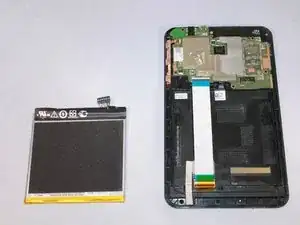

Поднимите аккумулятор и извлеките его из гнезда.
Шаг 4

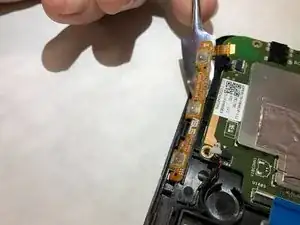

Найдите шлейф, который соединяет модуль кнопки питания с материнской платой.

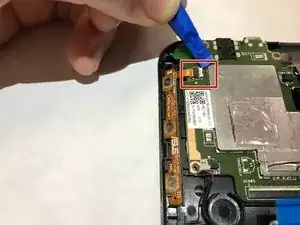

Осторожно поднимите и отоприте фикcатор разъёма, удерживающий его на материнской плате. Фиксатор поворачивается вверх от контакта для освобождения.
Аккуратно отсоедините разъём от материнской платы.

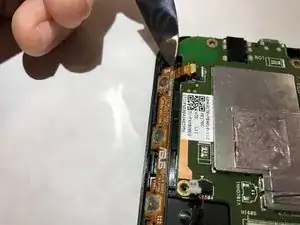

Осторожно отожмите модуль кнопок питания и громкости от корпуса. При отщёлкивании не должно быть значительного сопротивления.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
