Замена шлейфа Asus MeMO Pad 7 ME170C

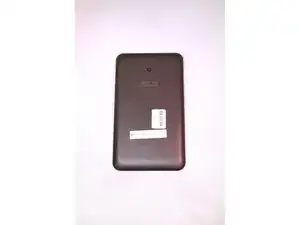

Перед началом разборки выключите устройство.

Будьте осторожны с экраном устройства. Избыточное напряжение может повредить его.

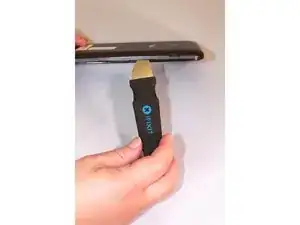

Используя инструмент Jimmy, вставьте его в шов устройства.

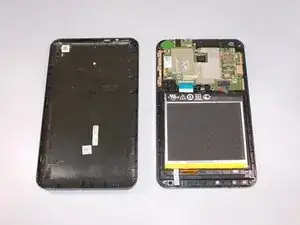

С помощью инструмента Jimmy откройте устройство через шов.

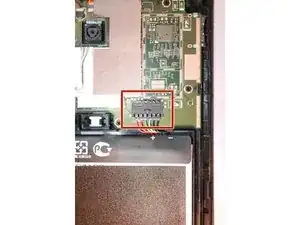

Найдите черный разъем шлейфа, прикрепленный к батарее.

Не нажимайте вниз. Двигайте вперед, чтобы избежать повреждения внутренних частей.

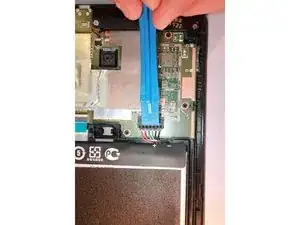

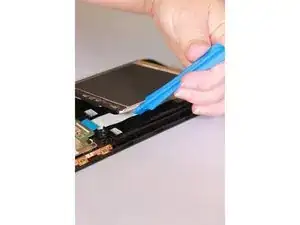

Используйте синий пластиковый открывающий инструмент, чтобы ослабить черный разъем шлейфа. Ослабляйте его вперед-назад к батарее.

Используйте пластиковый открывающий инструмент, чтобы освободить батарею, используя края.

Батарея должна свободно лежать в своем слоте.

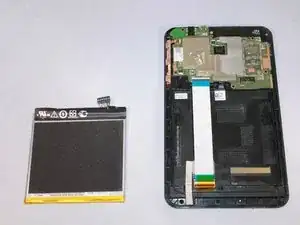

Вытащите батарею из ее порта.

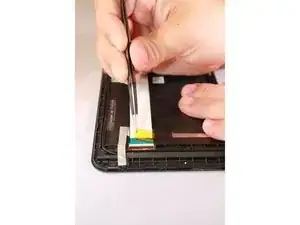

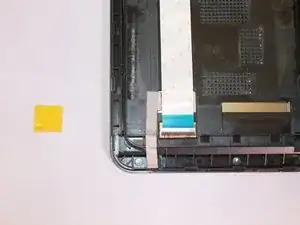

Используя пинцет с широкими носиками, снимите желтую ленту, которая закрепляет нижний конец шлейфа. Аккуратно отогните край ленты.

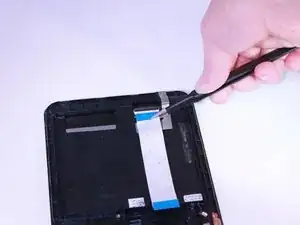

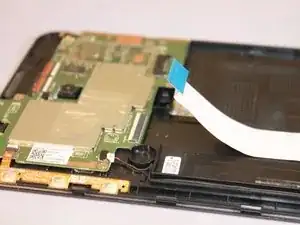

С помощью пинцета с широкими носиками зажмите синий язычок, прикрепленный к шлейфу, в верхней части устройства, который вставлен в материнскую плату.

Тяните за шлейф крепко, но не вырывайте его.

С боковым движением осторожно потяните за синий язычок.

В нижней части устройства используйте пинцет с широкими носиками, чтобы зажать противоположный синий язычок шлейфа.

С боковым движением осторожно потяните за синий язычок.
