Замена тыльной камеры Asus MeMO Pad 7 ME170C

Выключите устройство перед разборкой.

Будьте аккуратны; чрезмерная сила может привести к повреждению или трещинам экрана.

Осторожно подденьте инструментом Jimmy по всему шву корпуса, пока задняя панель не отделится.

Используйте инструмент iFixit для вскрытия, чтобы аккуратно сдвинуть чёрный разъём шлейфа вперёд, пока он не ослабнет, не нажимая вниз на разъём.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть по краям батарею.

Батарея должна свободно лежать в гнезде.

Поднимите батарею и извлеките её из гнезда.

Используйте пластиковый инструмент для вскрытия, чтобы полностью вынуть белый разъём кабеля из гнезда.

Поднимите бежевую защёлку, чтобы ослабить кабель.

Используйте пинцет с широкими губками, чтобы захватить синюю язычок, прикреплённый к ленте.

Осторожно потяните синюю язычок в боковом направлении, пока он полностью не выйдет из гнезда.

Используйте пинцет с широкими губками, чтобы аккуратно вынуть оранжевую ленточную шлейф, вставленную в разъём на материнской плате.

Используйте пластиковый инструмент для вскрытия, чтобы сдвинуть белый разъём кабеля из гнезда в боковом направлении.

Отверткой Phillips #000 отвинтите семь винтов.

Должно быть два серебристых и пять чёрных винтов.

После снятия винтов динамик будет свободно лежать в пазу.

Используйте металлическую лопатку, чтобы снять динамик, аккуратно поддев его край.

Снимите серебристую ленту в одном углу игловым пинцетом и удалите ленту с материнской платы.

Используйте игловой пинцет, чтобы аккуратно вытащить обе оранжевые ленточные шлейфы из их гнёзд.

Отверткой Phillips #000 отвинтите все пять винтов.

Чтобы извлечь материнскую плату, используйте металлическую лопатку и поднимите её из корпуса устройства.

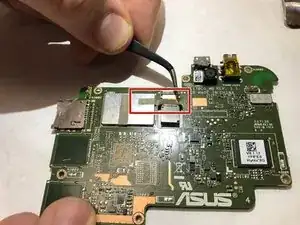

Осторожно снимите серую ленту, удерживающую разъём камеры, с помощью пинцета.

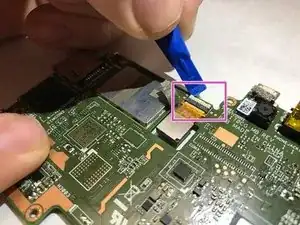

После снятия ленты используйте пластиковый инструмент для вскрытия, чтобы аккуратно разблокировать разъём между проводкой камеры и материнской платой. Фиксатор разъёма поворачивается вверх, отдаляясь от материнской платы, чтобы освободить его.

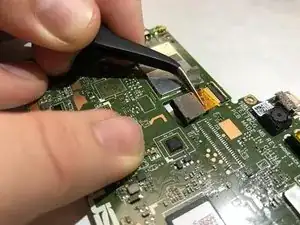

Осторожно снимите камеру с материнской платы пинцетом, тянув прямо вверх. Камера должна легко выйти без сильного сопротивления.
