Замена фронтальной камеры Asus MeMO Pad 7 ME170C

Перед разборкой выключите устройство.

Действуйте аккуратно: чрезмерное усилие может привести к повреждению или трещине экрана.

Аккуратно вставьте лопатку вдоль шва корпуса устройства, пока задняя панель не отсоединится.

Используйте инструмент iFixit, чтобы аккуратно подтолкнуть чёрный разъём кабеля-шлейфа вперёд, пока он не ослабнет, не надавливая на сам разъём.

Используйте пластиковую лопатку, чтобы аккуратно поддеть батарею по краям.

Аккумулятор должен свободно лежать в своем посадочном месте.

Здесь аккуратно выньте аккумулятор из его гнезда.

Используйте пластиковую лопатку, чтобы полностью выдвинуть белый разъём кабеля из его гнезда.

Поднимите бежевый фиксатор, чтобы ослабить кабель.

Используйте широкозубые пинцет, чтобы зажать синюю накладку, прикреплённую к ленточному кабелю.

Аккуратно потяните синюю накладку в сторону, пока она полностью не выйдет из своего гнезда.

Используйте широкозубые пинцет, чтобы аккуратно вытащить оранжевый шлейф из разъёма на материнской плате.

Используйте пластиковую лопатку, чтобы вытолкнуть белый разъём кабеля из гнезда боковыми движениями.

Используйте крестовую отвёртку №000, чтобы вывернуть семь винтов.

Должно быть два серебристых и пять чёрных винтов.

После удаления винтов динамик будет свободно лежать в пазу.

Используйте металлическую лопатку, чтобы аккуратно поддеть край динамика и снять его.

Удалите серебристую ленту в одном углу с помощью узкозубых пинцетов и полностью отклейте ленту от материнской платы.

Используйте узкозубые пинцеты, чтобы аккуратно вытащить оба оранжевых ленточных кабеля из их разъёмов.

Используйте крестовую отвёртку №000, чтобы вывернуть все пять винтов.

Чтобы снять материнскую плату, используйте металлическую лопатку, чтобы аккуратно выдвинуть её из устройства.

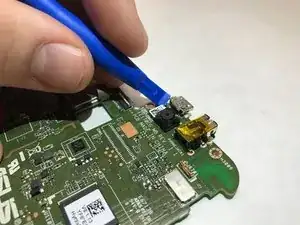

Аккуратно вставьте пластиковую лопатку под верхний край камеры.

Постарайтесь не сгибать и не поцарапать компоненты материнской платы во время работы.

Подденьте камеру вверх, отводя её от материнской платы.

Камера должна легко отсоединиться.
