Замена динамиков ASUS MeMO Pad 7 (ME572C)

Убедитесь, что устройство выключено. Затем с помощью пластикового инструмента для вскрытия аккуратно снимите заднюю панель, осторожно продвигаясь по периметру.

Панель приклеена и для её открытия потребуется давление.

После снятия задней панели используйте пластиковый инструмент для вскрытия, чтобы снять рамку планшета.

Начните с середины верхней стороны и вставьте пластиковый инструмент между экраном и рамкой.

Осторожно проведите пластиковым инструментом по всем краям планшета.

Когда вы удалите заднюю панель и рамку, отложите их в сторону от устройства.

Отключите ZIF-разъёмы, чтобы освободить гибкие шлейфы, удерживающие батарею. Для этого используйте пинцет.

Вы также можете использовать пальцы для снятия ZIF-разъёмов.

ZIF-разъёмы хрупкие, будьте осторожны при их снятии.

Найдите место подключения разъёма батареи. Отключите разъёмы батареи, осторожно поддев их лопаткой или пластиковым инструментом для вскрытия.

С помощью пластикового инструмента для вскрытия аккуратно подденьте батарею. Батарея приклеена к планшету; для её извлечения потребуется небольшое усилие.

Корпус батареи мягкий и легко рвётся. Разрыв может привести к вытеканию химических веществ из батареи.

После извлечения батареи найдите разъёмы управления громкостью на боковой стороне устройства.

С помощью пинцета аккуратно снимите разъёмы управления громкостью и отложите их в сторону.

Найдите GPS-антенну. Отсоедините кабель GPS-антенны лопаткой.

Найдите семь винтов Phillips 2 мм #0, прикрепляющих материнскую плату к планшету. Удалите винты крестовой отвёрткой Phillips #000.

Положите винты в место, где вы не забудете их.

После того как все винты извлечены, вы можете вынуть материнскую плату. Аккуратно извлеките плату с помощью пластикового инструмента для вскрытия.

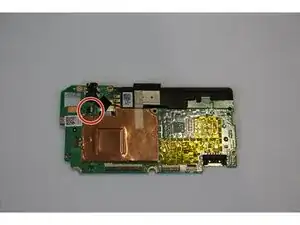

Найдите разъём динамика на материнской плате.

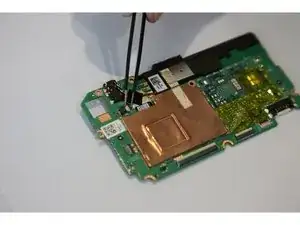

С помощью пинцета аккуратно отсоедините разъём динамика.

После отсоединения разъёма вы сможете легко извлечь динамик.

Поскольку динамик расположен на материнской плате, будьте осторожны, чтобы не повредить другие детали.

На планшете два динамика

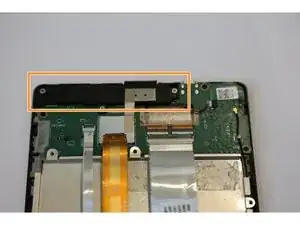

Найдите второй динамик на левой стороне планшета.

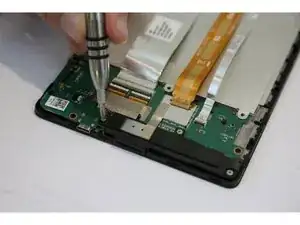

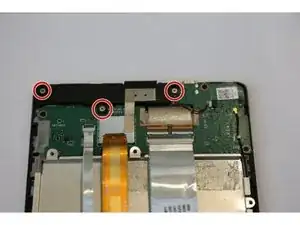

Найдите три винта Phillips 2 мм #0, крепящие динамик к планшету. Удалите винты крестовой отвёрткой Phillips #000.

При удалении винтов не давите на планшет. Вы можете повредить сенсорный экран.

Положите винты в место, где вы не забудете их.

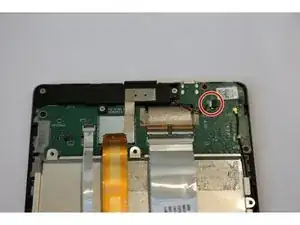

Найдите разъём динамика на боковой части устройства.

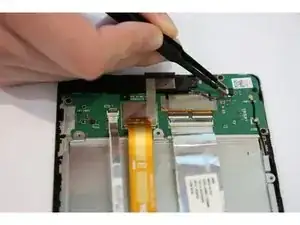

С помощью пинцета аккуратно отсоедините разъём динамика.

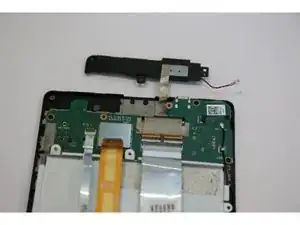

После отсоединения разъёма вы можете легко извлечь левый динамик.
