Замена материнской платы Asus MeMO Pad 7 ME170C

Выключите устройство перед разборкой.

Будьте аккуратны; чрезмерная сила может привести к повреждению или трещине экрана.

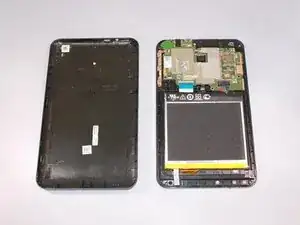

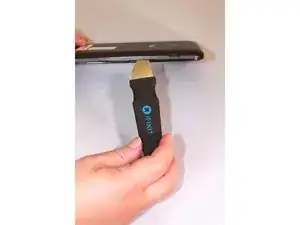

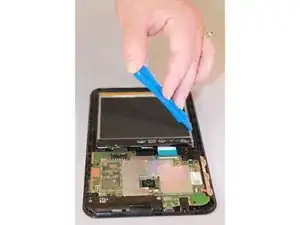

Осторожно подденьте лопатку по всей шву корпуса, пока задняя панель не отделится.

Используйте инструмент для вскрытия iFixit, чтобы аккуратно сдвинуть чёрный разъём шлейфа вперёд до ослабления, при этом не нажимая на сам разъём.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть по краям аккумулятор.

Аккумулятор должен свободно лежать в своём гнезде.

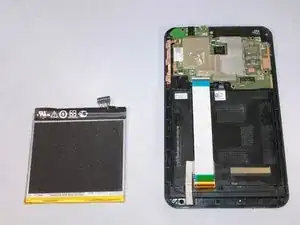

Поднимите аккумулятор и извлеките его из гнезда.

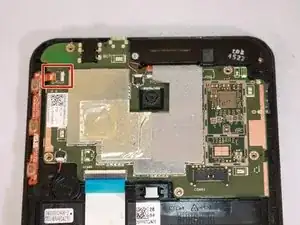

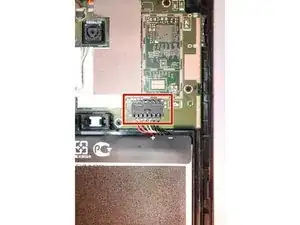

Используйте пластиковый инструмент для вскрытия, чтобы полностью вытолкнуть белый разъём кабеля из гнезда.

Поднимите бежевую защёлку, чтобы ослабить кабель.

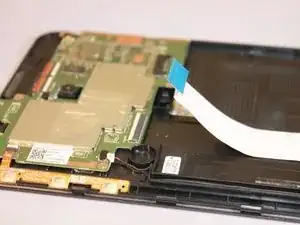

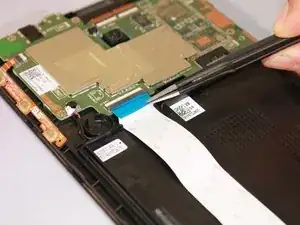

Используйте широкозубые пинцеты, чтобы захватить синюю вкладку, прикреплённую к шлейфу.

Аккуратно потяните синюю вкладку в боковом направлении, пока она полностью не выйдет из гнезда.

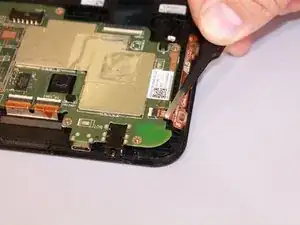

Используйте широкозубые пинцеты, чтобы аккуратно вынуть оранжевый шлейф, вставленный в разъём на материнской плате.

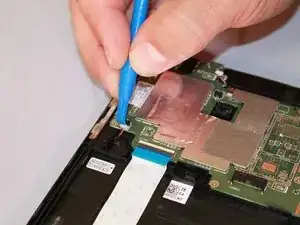

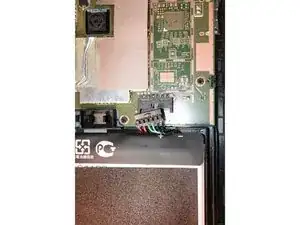

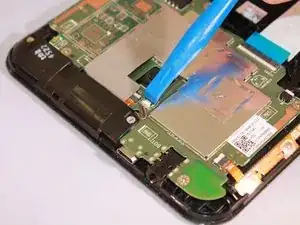

Используйте пластиковый инструмент для вскрытия, чтобы поддеть белый разъём кабеля и сдвинуть его из гнезда в боковом направлении.

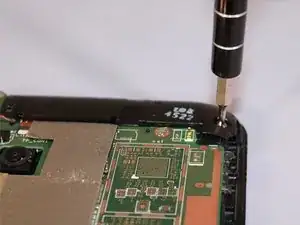

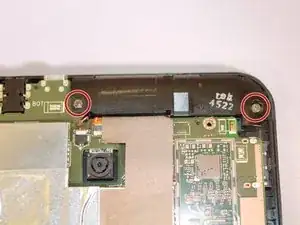

Отвинтите семь винтов крестовой отвёрткой Phillips #000.

Должно быть два серебристых и пять чёрных винтов.

После удаления винтов динамик будет свободно лежать в пазу.

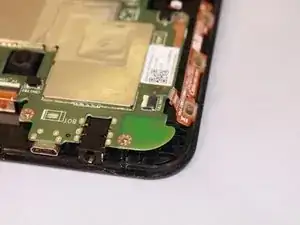

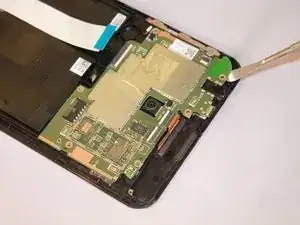

Используйте металлическую лопатку, чтобы снять динамик, аккуратно поддев его край.

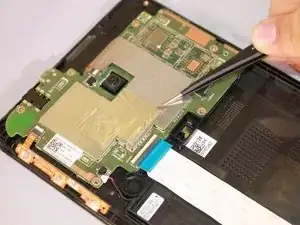

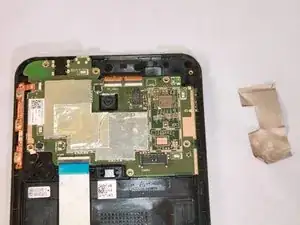

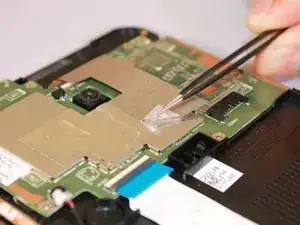

Снимите серебристую ленту в одном из углов с помощью узкогубых пинцетов и удалите ленту с материнской платы.

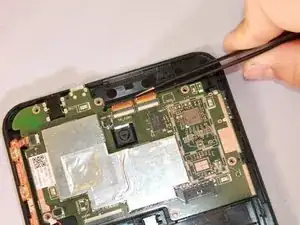

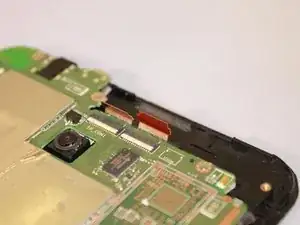

Используйте узкогубые пинцеты, чтобы аккуратно вынуть оба оранжевых шлейфа из их гнёзд.

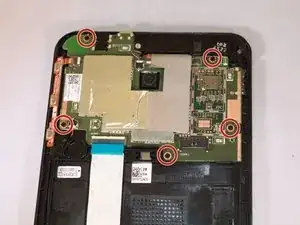

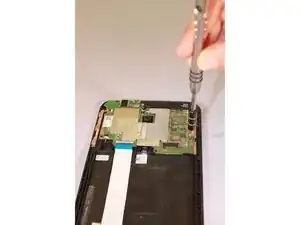

Отвинтите все пять винтов крестовой отвёрткой Phillips #000.

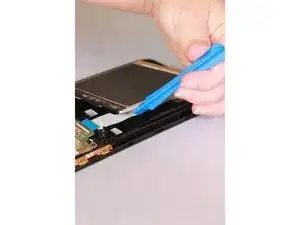

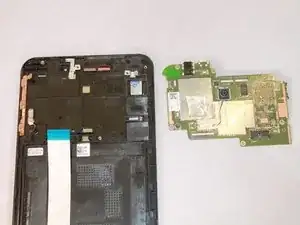

Чтобы извлечь материнскую плату, используйте металлическую лопатку, чтобы поднять её и вынуть из корпуса устройства.
