Замена материнской платы Asus MeMo Pad 10 ME102A

Вставьте синий пластиковый инструмент для поддевания в зазор между задней панелью и корпусом.

При снятии задней панели держите устройство лицевой стороной вниз на ровной поверхности, чтобы предотвратить падение устройства или любых деталей внутри него.

Проведите пластиковым инструментом по периметру планшета. Будут участки с сопротивлением. Они должны аккуратно щелкнуть при прохождении инструмента по шву.

После открытия всех защёлок заднюю панель можно снять вручную.

Правый динамик обозначен ME102A-R и расположен рядом с разъёмом батареи. Это первый динамик, который снимается в этом руководстве; если вам нужно заменить только левый динамик, перейдите к разделу о левом динамике.

Отключите кабель динамика, аккуратно сдвинув его параллельно материнской плате плоской стороной синего пластикового инструмента.

Отвинтите винт M2x4 мм при помощи насадки PH00 на отвёртке.

Поднимите динамик за конец, противоположный стальной защёлке, и выдвиньте его из-под защёлки. Динамик снят.

Левый динамик обозначен как ME102A-L и находится рядом с серебристым и синим ленточным кабелем, проходящим по верхней части батареи.

Снимите ленточный кабель, обозначенный CN2, аккуратно поддев белую защёлку чёрно-белого разъёма с помощью маленького синего пластикового инструмента.

Снимите ленточный кабель, обозначенный CN1, аккуратно поддев белую защёлку чёрно-белого разъёма с помощью маленького синего пластикового инструмента.

Отключите кабель динамика, аккуратно сдвинув его параллельно материнской плате плоской стороной синего пластикового инструмента.

Отвинтите винт M2x4 мм при помощи насадки PH00 на отвёртке.

Поднимите динамик за конец, противоположный стальной защёлке, и выдвиньте его из-под защёлки. Динамик снят.

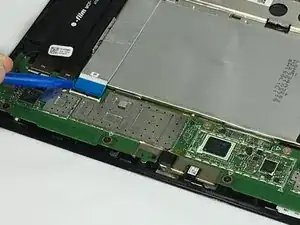

Используйте синий пластиковый инструмент, чтобы отжать чёрную защёлку и отсоединить синий ленточный кабель от материнской платы.

С помощью синего пластикового инструмента отключите разъём батареи, аккуратно вытолкнув разъём параллельно материнской плате.

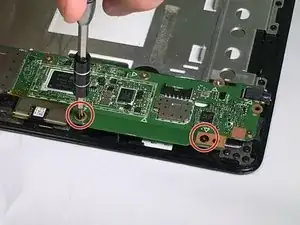

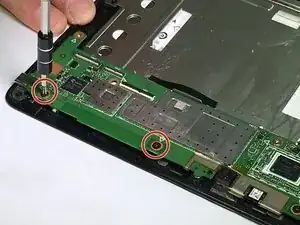

Используя отвёртку PH00, отвинтите 4 чёрных винта M2x4 мм вдоль нижней части материнской платы.

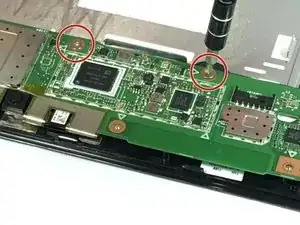

Используя отвёртку PH00, отвинтите 2 серебристых винта M2x2 мм вдоль верхней части материнской платы.

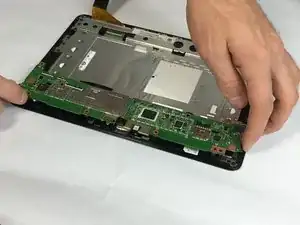

Осторожно поднимите материнскую плату с обеих сторон.
