Замена фронтальной и тыльной камер Asus MeMo Pad 10 ME102A

Вставьте синий пластмассовый инструмент для вскрытия в шов между задней панелью и корпусом.

При снятии задней панели держите устройство экраном вниз на ровной поверхности, чтобы предотвратить падение устройства или предметов внутри него.

Проведите пластмассовым инструментом по периметру планшета. На некоторых участках будет сопротивление. Эти защелки должны аккуратно отщелкнуться по мере продвижения инструмента по шву.

После того как все защелки будут открыты, задняя панель должна свободно сниматься вручную.

Правый динамик помечен как ME102A-R и находится рядом с разъемом аккумулятора. Это первый динамик, снимаемый в этом руководстве; если требуется заменить только левый динамик, перейдите к разделу про левый динамик.

Отключите кабель динамика, аккуратно сдвинув его параллельно плате с помощью плоской стороны синего пластмассового инструмента для вскрытия.

Отвинтите винт M2x4 мм с помощью насадки PH00 для отвертки.

Поднимите динамик за конец, противоположный стальной защелке, и вытяните его из-под защелки. Динамик снят.

Левый динамик обозначен как ME102A-L и расположен у серебристого и синего ленточного кабеля, проходящего по верхней части аккумулятора.

Снимите ленточный кабель с меткой CN2, аккуратно поддев белую защелку чёрно-белого разъема с помощью малого синего пластмассового инструмента для вскрытия.

Снимите ленточный кабель с меткой CN1, аккуратно поддев белую защелку чёрно-белого разъема с помощью малого синего пластмассового инструмента для вскрытия.

Отключите кабель динамика, аккуратно сдвинув его параллельно плате с помощью плоской стороны синего пластмассового инструмента для вскрытия.

Отвинтите винт M2x4 мм с помощью насадки PH00 для отвертки.

Поднимите динамик за конец, противоположный стальной защелке, и вытяните его из-под защелки. Динамик снят.

Используйте синий пластмассовый инструмент для вскрытия, чтобы открыть чёрную защелку, соединяющую синий ленточный кабель с материнской платой.

С помощью синего пластмассового инструмента для вскрытия отсоедините разъем аккумулятора, аккуратно сдвинув разъем параллельно материнской плате.

Используя отвертку PH00, удалите 4 чёрных винта M2x4 мм вдоль нижней части материнской платы.

Используя отвертку PH00, удалите 2 серебристых винта M2x2 мм в верхней части материнской платы.

Аккуратно приподнимите материнскую плату с обеих сторон.

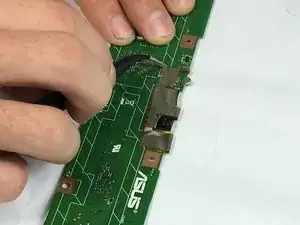

Используйте пинцет, чтобы поддеть электрическую ленту вокруг фронтальной и тыльной камер (надпись ASUS обращена вверх). Это может занять время, так как лента очень клейкая. Будьте осторожны, чтобы не повредить материнскую плату — она хрупкая.

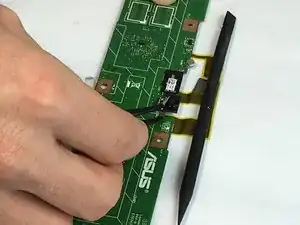

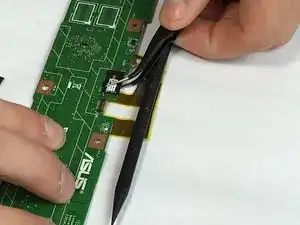

Аккуратно потяните каждую камеру, чтобы отсоединить её. Они должны отделяться при минимальном усилии.

Нейлоновая лопатка удерживает ленту.
