Замена фронтальной камеры ATT Trek HD
В этом руководстве показано, как заменить фронтальную камеру в планшете ATT Trek HD. Камера может потребовать замены, если она больше не может удерживать фокус или изображение кажется размазанным. Удаление этой детали требует среднего уровня навыков и потребует извлечения материнской платы из устройства. Для работы вам понадобятся пластиковый инструмент для раскрытия, изогнутые пинцеты и отвертка PH00.
Шаг 1
Чтобы отделить экран от задней панели, проведите пластиковым инструментом для открытия вдоль внешнего края устройства.
Шаг 2
Оттяните экран от задней панели.
Шаг 3
Используйте отвертку Phillips #00, чтобы выкрутить шесть винтов 2,5 мм, расположенных по периметру аккумулятора.
Шаг 4
Используйте пластиковый инструмент для открытия, чтобы отсоединить черный разъем батареи.
Осторожно извлеките батарею из устройства.
Шаг 5
С помощью отвертки Phillips #00 выкрутите семь винтов 1 мм на зеленом периметре материнской платы.
Шаг 6

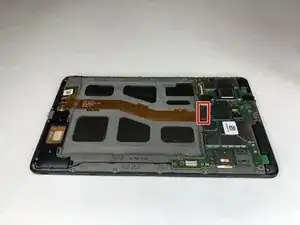

Используйте пластиковый инструмент для открытия, чтобы отсоединить широкую золотую ленту под металлической пластиной от материнской платы.
Шаг 7

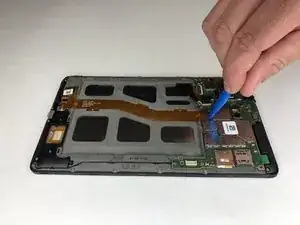

Используйте пластиковый инструмент для открытия, чтобы отсоединить фронтальную и тыльную камеры от материнской платы.
Шаг 8

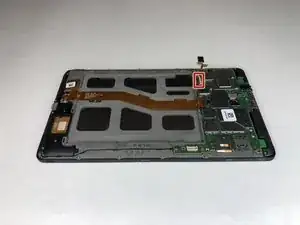

Используйте изогнутые пинцеты, чтобы отжать черную защелку вверх.
С помощью изогнутых пинцетов вытяните золотой разъём.
Шаг 9

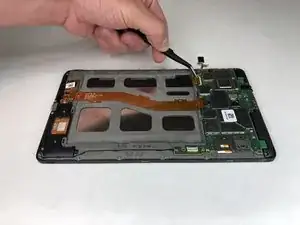

Используйте изогнутые пинцеты, чтобы отсоединить золотой разъём.
Шаг 10
Используйте пластиковый инструмент для открытия, чтобы отсоединить черные разъемы по обеим сторонам материнской платы.
Шаг 11

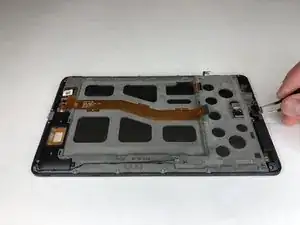

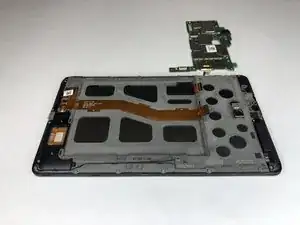

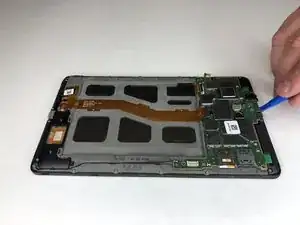

Используйте пластиковый инструмент для открытия, чтобы приподнять материнскую плату и вынуть её из посадочного места.
Шаг 12

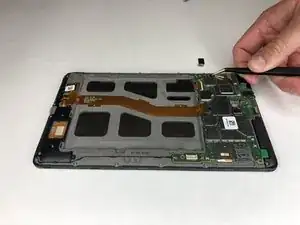

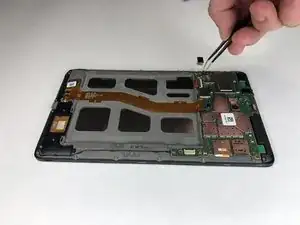

Используйте изогнутые пинцеты, чтобы поднять камеру и извлечь её.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
