Замена динамиков Eee Pad Transformer Prime TF201
В этом руководстве показано, как заменить динамики внутри планшета. Важно выполнять эти шаги осторожно, поскольку электронные компоненты внутри устройства более хрупкие, чем корпус.
Шаг 1
Выключите устройство.
Поместите маленькую присоску на угол экрана и слегка потяните вверх, чтобы обнажить стык между экраном и корпусом.
Шаг 2
Вставьте пластиковый инструмент для открывания в стык рядом с углом устройства.
Медленно проведите инструментом по периметру устройства, постепенно приподнимая экран.
Нормально слышать щелчки, когда освобождаются пружинные зажимы, удерживающие экран.
Также нормально слышать отделяющийся клей — небольшое количество клея используется для фиксации экрана.
Шаг 3
Когда экран освобождён от всех пружинных зажимов и клея, медленно откройте устройство как раковину: шарнир находится на левой стороне устройства.
Не отделяйте экран от корпуса более чем на несколько дюймов, так как они всё ещё соединены тремя оранжевыми ленточными кабелями.
Аккуратно положите устройство на стол, положив экран лицевой стороной вниз.
Задняя часть корпуса будет немного накрывать экран.
Шаг 4
Отключите ленточный кабель, поместив пластиковый инструмент под чёрную пластиковую защёлку, которая находится на противоположной стороне порта от самого ленточного кабеля.
Подденьте вверх, пока чёрная защёлка не повернётся на 90 градусов, затем аккуратно выньте ленточный кабель из порта.
Шаг 5
Поместите пластиковый инструмент под белую пластиковую защёлку одного из портов ленточного кабеля.
Подденьте вверх, пока чёрная защёлка не повернётся на 90 градусов, затем аккуратно выньте ленточный кабель из порта.
Повторите предыдущую процедуру, чтобы удалить другой ленточный кабель.
Шаг 6
Удалите аккумулятор (закреплён шестью винтами и белым провідным разъёмом), следуя разделу по удалению в этом руководстве по замене аккумулятора.
Устройство, для которого мы писали это руководство, не комплектовалось аккумулятором, поэтому мы не можем включить этот шаг в наши собственные инструкции.
Аккумулятор удаляется при всех ремонтах для защиты от коротких замыканий, поражения электрическим током и внутреннего повреждения устройства.
Шаг 7

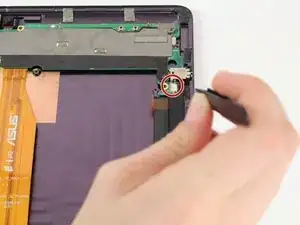

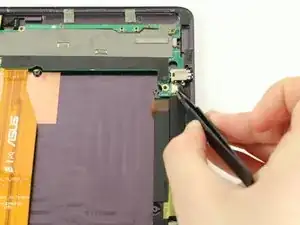

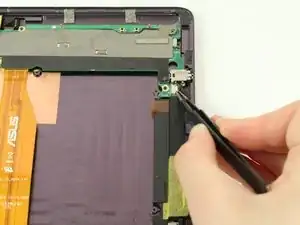

Отсоедините провода, подключающие динамики к материнской плате, нажав на маленькую защёлку, пока соединение не разомкнется.
Для извлечения может потребоваться сноровка, будьте осторожны.
Шаг 8

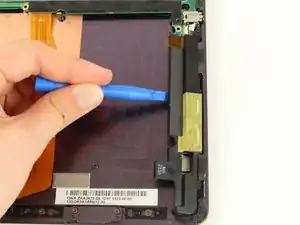

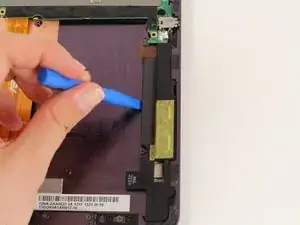

Используйте пластиковый инструмент для открывания, чтобы вынуть динамик из заднего корпуса.
Может ощущаться небольшое сопротивление из‑за клея, используемого для крепления динамиков.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
