Замена USB‑C портов Microsoft Surface Pro X

Убедитесь, что Surface Pro X выключен, и положите его экраном вниз на мягкую поверхность.

После выключения устройства обязательно извлеките SSD из Surface перед началом ремонта. Это отключит питание и предотвратит повреждение устройства.

Поднимите подставку (клавку) как минимум под углом 90°, чтобы она была перпендикулярна экрану Surface. Чем шире вы откроете шарнир, тем проще будет получить доступ к крышке SSD и SIM‑карты.

Вставьте инструмент для извлечения SIM‑карты или скрепку в маленькое отверстие на крышке SSD и SIM‑карты, расположенное в правом нижнем углу Surface.

Нажмите с усилием, чтобы открыть крышку.

Поднимите крышку SSD и SIM‑карты и снимите её с Surface.

При установке крышки сначала вставьте конец крышки с небольшим язычком в корпус Surface прямо над SSD, затем опустите остальную часть крышки.

Используйте отвёртку Torx T3, чтобы выкрутить винт 2,4 мм, фиксирующий SSD.

Подденьте SSD пальцем или лопаткой только настолько, чтобы он вышел из углубления.

Не поднимайте SSD больше, чем необходимо — это может повредить SSD или его разъём.

Аккуратно вытяните SSD прямо из разъёма.

При повторной установке SSD убедитесь, что он правильно установлен на место, прежде чем закручивать фиксирующий винт.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑экран.

Если стекло дисплея треснуло, удерживайте его от дальнейшего разрушения и предотвратите травмы, заклеив стекло лентой.

Наложите полосы прозрачной упаковочной ленты внахлёст на экран Surface до полного покрытия лицевой стороны.

Это удержит осколки стекла и придаст конструктивную жёсткость при поддевании и снятии дисплея.

По возможности следуйте остальной части руководства. Однако если стекло уже разбито, оно, скорее всего, будет продолжать трескаться в процессе работы, и возможно придётся использовать металлический инструмент для поддевания, чтобы извлечь стекло.

Наденьте защитные очки во время снятия экрана, на случай если стекло рассыплется во время работы.

Существует высокая вероятность повреждения неармированной и хрупкой панели дисплея при выполнении этой операции. Работайте медленно и предельно осторожно при разрезании клея.

Разместите планшет на рабочем столе экраном вверх.

Прикрепите присоску к экрану рядом с правой решёткой динамика.

Положите руку на экран рядом с присоской, чтобы зафиксировать Surface, пока вы приподнимаете экран.

Не вставляйте инструмент для разъединения более чем на 3 мм при разрезании клея по правому, нижнему и левому краю — вы можете повредить чувствительные компоненты на экране.

Поднимите присоску, чтобы создать зазор между экраном и рамкой.

Зазора достаточно только настолько, чтобы вставить инструмент для разъединения.

Вставьте инструмент примерно на 2 мм в образовавшийся зазор. Оставьте инструмент в зазоре, чтобы клей не схватился обратно.

Вставьте второй инструмент для разъединения в зазор между экраном и рамкой.

Проведите инструментом вниз по правому краю Surface, чтобы разрезать клей под экраном.

Оставьте этот инструмент в правом крае, чтобы клей не схватился повторно.

Не вставляйте инструмент более чем на 3 мм при разрезании клея по нижнему краю — вы можете повредить деликатные компоненты на экране.

Вставьте третий инструмент для разъединения в правый нижний угол и проведите им вокруг угла в сторону нижнего края.

Проведите инструментом вдоль нижнего края Surface, чтобы разрезать клей под экраном.

Оставьте этот инструмент в нижнем крае, чтобы клей не схватился повторно.

Вставьте четвёртую карточку для разъёма в нижний левый угол и проведите ею по углу в направлении левого края.

Проведите карточкой вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте эту карточку в левом крае, чтобы предотвратить повторное склеивание.

Не вставляйте карточку для разъёма глубже 10 мм при прорезании клея по верхнему краю. Не вставляйте карточку глубже 3 мм вблизи решётки динамика.

Вставьте пятую карточку для разъёма в верхний левый угол и проведите ею по углу в направлении верхнего края.

Проведите карточкой вдоль верхнего края Surface, чтобы разрезать клей экрана.

Пока не снимайте экран. Он всё ещё соединён с материнской платой кабелем дисплея. Держите экран как можно ближе к рамке Surface, чтобы не натянуть кабель дисплея.

Избегайте удара экрана о аккумулятор во время этой операции. Прокол или деформация аккумулятора могут привести к вытеканию опасных химических веществ или тепловому инциденту.

Поднимите верхний край экрана под углом примерно 30° относительно рамки.

Если вы встретите сопротивление, остановитесь и убедитесь, что весь клей отделён. Используйте карточку для разъёма, чтобы перерезать оставшийся клей.

Поверните экран так, чтобы его нижний край оказался в середине рамки. Экран должен быть перпендикулярен рамке.

Поверните экран на 90° так, чтобы он был обращён вниз. Поместите экран на рамку.

Просуньте зубец тонких заострённых пинцетов под правый нижний угол крышки кабеля дисплея (там, где кабель дисплея направлен вниз).

Поднимите угол, чтобы отсоединить его от экрана.

Повторите предыдущий шаг для правого нижнего угла.

Снимите крышку кабеля дисплея с экрана.

Если крышка кабеля дисплея полностью не отделилась от экрана, подденьте дополнительные участки по краям крышки.

Вставьте заострённый конец лопатки под правую сторону прижимного разъёма кабеля дисплея.

Поднимите правую сторону прижимного разъёма, чтобы отсоединить её от гнезда кабеля дисплея на экране.

Повторите предыдущий шаг с левой стороны разъёма кабеля дисплея, чтобы полностью отключить его от экрана.

Для повторного присоединения подобных прижимных разъёмов аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не давите по центру. При несоосности контактов штырьки могут согнуться, что приведёт к необратимому повреждению.

Снимите экран с рамки.

Левые и правые решётки динамиков могут быть приклеены к рамке Surface или к экрану.

Если вы собираетесь заменить решётку динамика, приклеенную к рамке, выполните следующие шаги для её снятия:

Используйте карточку для разъёма, чтобы перерезать клей под решёткой.

Снимите решётку динамика.

Повторите для другой решётки динамика.

Если вы собираетесь заменить или перенести решётку динамика, приклеенную к экрану, выполните следующие шаги для её снятия:

Используйте карточку для разъёма, чтобы перерезать клей под решёткой.

Снимите решётку динамика.

Повторите для другой решётки динамика.

Если вы собираетесь заменить клей экрана, выполните следующие шаги:

Нанесите несколько капель изопропилового спирта высокой концентрации (90% или выше) на клей.

Используйте ватную палочку или плоский конец лопатки, чтобы соскоблить клей.

Протрите оставшийся клей безворсовой тканью или кофейным фильтром.

Дайте поверхности полностью высохнуть перед нанесением заменяющего клея.

Нанесите новые клейкие полоски или предназначенные вырезанные клейкие ленты на рамку в местах, где находился старый клей экрана.

Если вы собираетесь заново установить эту наклейку при сборке, постарайтесь сохранить её максимально целой.

Подденьте край наклейки радиатора, ближайший к нижнему краю Surface.

Поднимите центр наклейки.

Поднимите одну сторону наклейки, приклеенной к радиатору.

Повторите для другой стороны. Наклейка теперь должна быть полностью отделена.

Снимите наклейку.

Если Вы собираетесь вновь установить эти наклейки при сборке, постарайтесь сохранить их максимально целыми. Эти наклейки легко рвутся при снятии.

Используйте инструмент для открытия, чтобы приподнять край одной из маленьких чёрных наклеек, закрывающих четыре винта в центре радиатора.

Необходимо приподнять край только настолько, чтобы захватить его пинцетом.

Используйте тупой пинцет, чтобы снять наклейку, закрывающую винт радиатора.

Повторите эту процедуру для остальных трёх наклеек.

Снимите 14 винтов, крепящих радиатор:

Восемь 2.2 мм винтов Torx T3

Один 2.0 мм винт Torx T3

Один 3.2 мм винт Torx T3

Четыре 2.5 мм винта T6

Радиатор приклеен к процессору термопастой.

Вставьте медиатор для разъёма примерно на 2 мм под радиатор у его нижнего края непосредственно слева от кабеля дисплея.

Медиатор должен находиться между радиатором и рамкой, окружающей материнскую плату.

Сдвиньте медиатор влево в сторону тепловой трубки, чтобы отделить радиатор от процессора.

Поднимите нижний край радиатора так, чтобы он образовал угол примерно 10° с рамкой.

Поверните радиатор примерно на 10° по часовой стрелке, чтобы его можно было извлечь из полоски поролонового клея, закрывающей отверстие для верхнего левого винта.

Снимите радиатор с Surface.

При сборке снова задвиньте верхнее левое отверстие для винта радиатора под поролоновую клеевую ленту.

Перед переустановкой радиатора обязательно правильно очистите радиатор и процессор и нанесите новую термопасту.

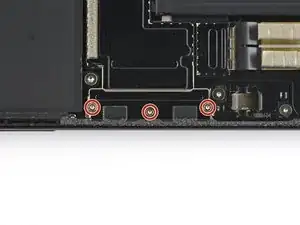

Используйте отвёртку Torx T3, чтобы выкрутить три 2.9 мм винта, фиксирующие первую защитную рамку USB‑C порта.

Если Вы собираетесь повторно использовать защитные рамки USB‑C, старайтесь не перегибать их при снятии.

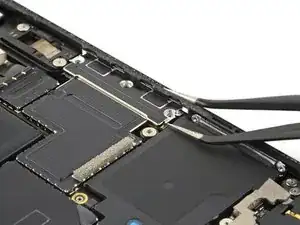

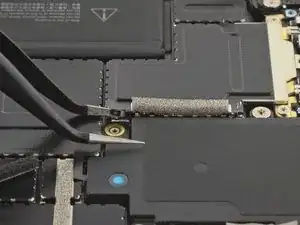

Вставьте один зубец острого пинцета в зазор первой защитной рамки USB‑C рядом с отверстием под винт, ближайшим к левому динамику.

Поднимите рамку, чтобы отщёлкнуть её от рамки корпуса.

Снимите первую защитную рамку USB‑C с рамки корпуса.

Если рамка не полностью отделилась от корпуса, подденьте дополнительные участки по краям рамки.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор пинцетом — проколотый или согнутый аккумулятор может протечь опасными химическими веществами или вызвать тепловое происшествие.

Не поддевайте защитную рамку USB‑C вблизи аккумулятора.

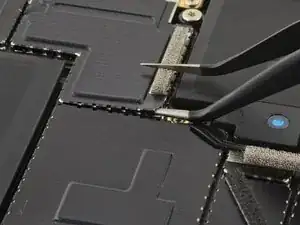

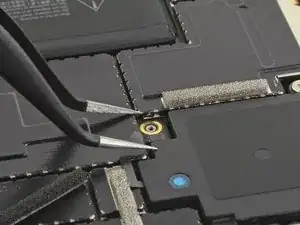

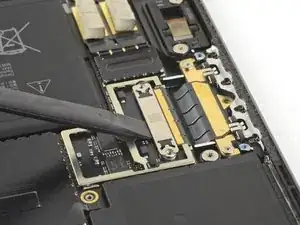

Вставьте один зубец острого пинцета под один из углов рамки, ближайший к левому динамику.

Сдвиньте зубец вдоль края рамки, чтобы отделить угол от корпуса.

Повторите предыдущий шаг для второго края уголка рамки, чтобы продолжить её отделение.

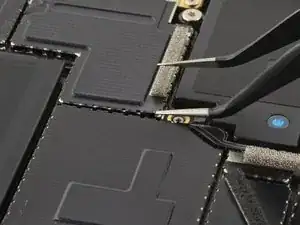

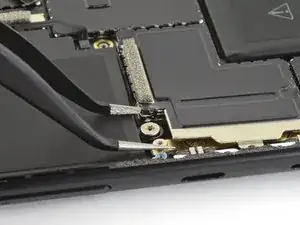

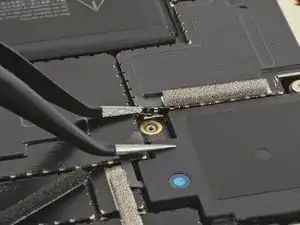

Вставьте один зубец острого пинцета под другой угол, ближайший к левому динамику.

Сдвиньте зубец вдоль края рамки, чтобы отделить угол от корпуса.

Повторите предыдущий шаг для второго края уголка рамки, чтобы продолжить её отделение.

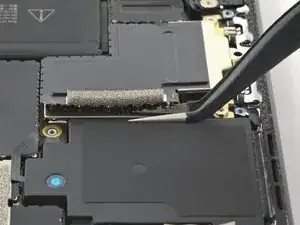

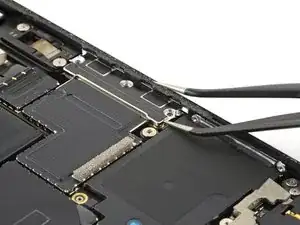

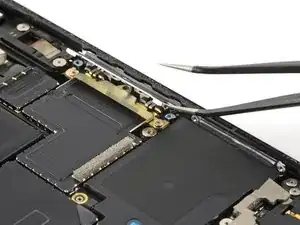

Сдвиньте один зубец острого пинцета под одну сторону кромки рамки, ближайшую к левому динамику.

Поднимите, чтобы отщёлкнуть кромку от корпуса.

Обратите внимание, что вторая защитная рамка USB‑C может отскочить от корпуса при отщёлкивании. Вы можете прижать рамку пальцем, чтобы предотвратить её отскакивание.

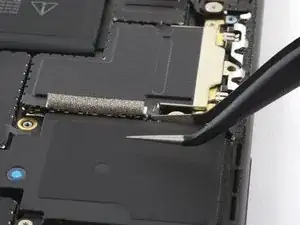

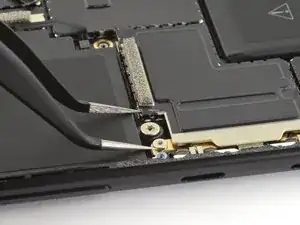

Сдвиньте один зубец острого пинцета под другую сторону кромки рамки, ближайшую к левому динамику.

Поднимите, чтобы полностью отделить кромку от корпуса.

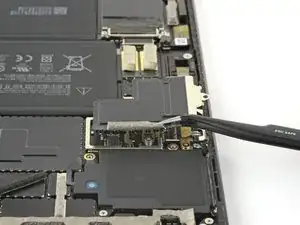

Снимите вторую защитную рамку USB‑C с корпуса.

Если рамка не полностью отделилась от корпуса, подденьте дополнительные участки по краям рамки.

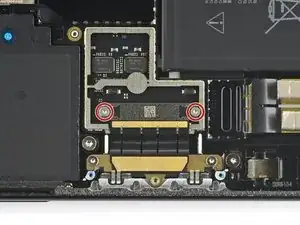

Используйте отвёртку Torx T3, чтобы выкрутить два 2 мм винта, фиксирующие прижимной разъём USB‑C.

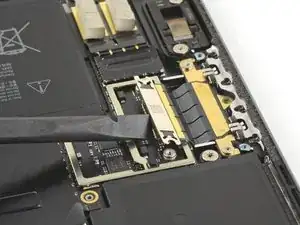

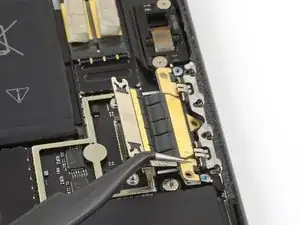

Подденьте плоский конец лопатки под длинный край прижимного разъёма USB‑C.

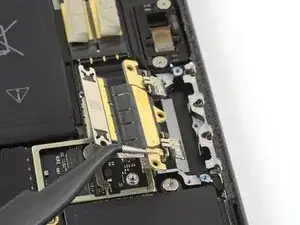

Поверните плоский конец лопатки, чтобы отсоединить прижимной разъём от его гнезда.

При отсоединении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтированные компоненты вокруг гнезда.

Чтобы снова подключить прижимные разъёмы подобного типа, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

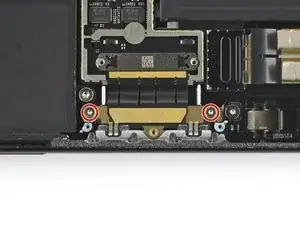

Отверткой Torx T3 отвинтите два винта длиной 2,7 мм, фиксирующие порт USB‑C.

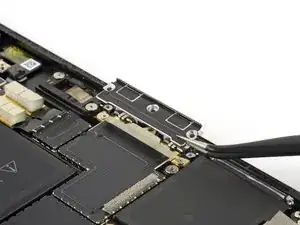

Захватите пинцетом язычок в отверстии под винт порта USB‑C, ближайший к левому динамику.

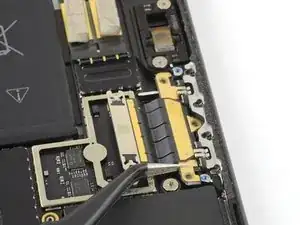

Поднимите край прижимного разъёма порта USB‑C, чтобы отсоединить его от корпуса.

Снимите порт USB‑C с корпуса.
