Замена камеры распознавания лица Windows Hello на Microsoft Surface Pro X

Убедитесь, что Surface Pro X выключен и лежит экраном вниз на мягкой поверхности.

После выключения устройства обязательно извлеките SSD из Surface перед началом любых ремонтов. Это отключит батарею и предотвратит повреждение устройства.

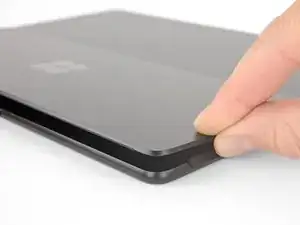

Поднимите подставку как минимум до угла 90°, чтобы она была перпендикулярна экрану Surface. Чем шире вы откроете петлю, тем проще получить доступ к отсеку SSD и к дверце SIM-карты.

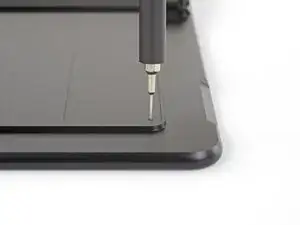

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в нижнем правом углу дверцы отсека SSD и SIM-карты, расположенной возле правого нижнего угла Surface.

Нажмите с усилием, чтобы открыть дверцу.

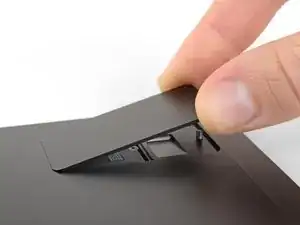

Поднимите дверцу отсека SSD и SIM-карты и снимите её с Surface.

При установке дверцы сначала вставьте конец дверцы с маленькой защёлкой в Surface прямо над SSD, затем опустите оставшуюся часть дверцы.

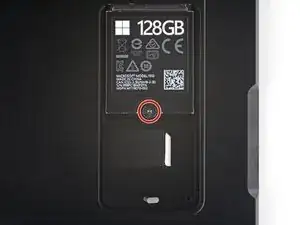

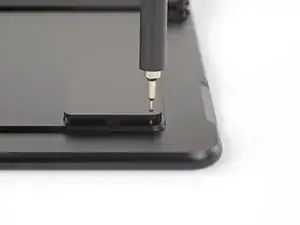

Используйте отвертку Torx T3, чтобы удалить винт длиной 2.4 мм, фиксирующий SSD.

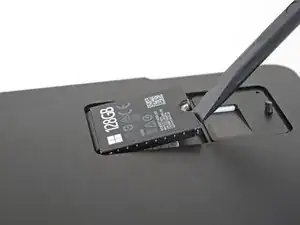

Используйте палец или лопаточку, чтобы приподнять SSD настолько, чтобы он вышел за края своего углубления.

Не поднимайте SSD больше, чем необходимо — это может повредить SSD или его разъём.

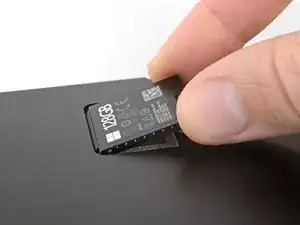

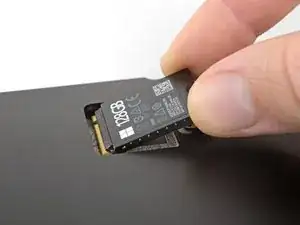

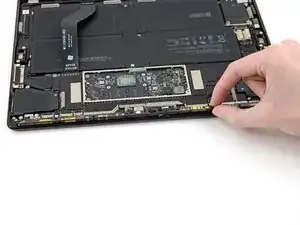

Осторожно вытяните SSD прямо из его разъёма.

При повторной установке SSD убедитесь, что он правильно сидит в разъёме, прежде чем снова закручивать фиксирующий винт.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

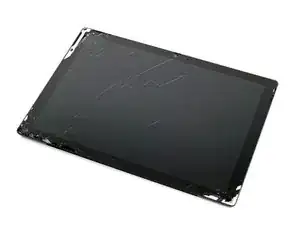

Если стекло дисплея треснуло, удерживайте дальнейшее разрушение и предотвращайте травмы, заклеив стекло.

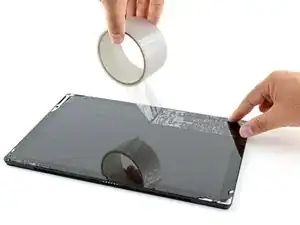

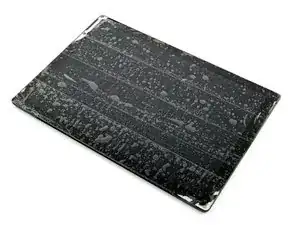

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на всю поверхность дисплея до полного покрытия.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства как указано. Однако после того как стекло разбито, оно, скорее всего, будет продолжать трескаться в процессе работы, и возможно придётся использовать металлический инструмент для поддевания, чтобы вынуть стекло.

Наденьте защитные очки во время удаления экрана на случай, если стекло разбьётся в процессе работы.

Существует высокая вероятность повреждения ненармированного и хрупкого дисплейного модуля при этой процедуре. Работайте медленно и предельно осторожно при разрезании клея.

Положите планшет экраном вверх на рабочую поверхность.

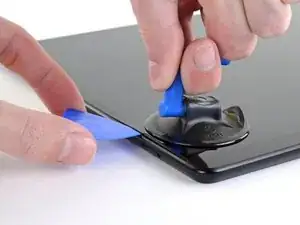

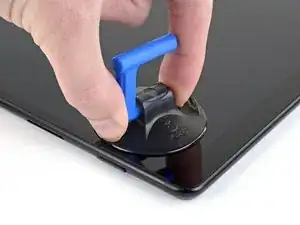

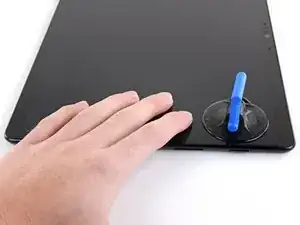

Прикрепите присоску к экрану рядом с правой решёткой динамика.

Положите руку на экран рядом с присоской, чтобы зафиксировать Surface, пока вы приподнимаете экран.

Не вводите лезвие более чем на 3 мм при разрезании клея по правому, нижнему и левому краю, иначе можно повредить внутренние компоненты экрана.

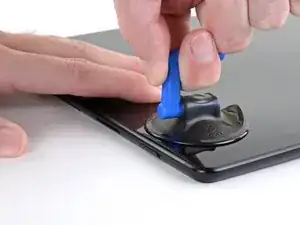

Поднимите присоску, чтобы создать зазор между экраном и рамкой.

Зазор должен быть достаточным только для того, чтобы вставить лезвие для открывания.

Вставьте лезвие примерно на 2 мм в зазор. Оставьте лезвие в зазоре, чтобы клей не слипся обратно.

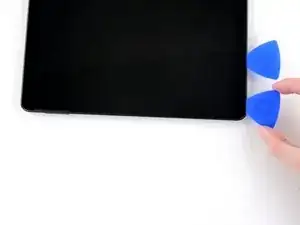

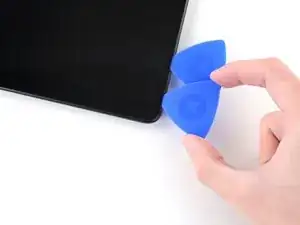

Вставьте второе лезвие в зазор между экраном и рамкой.

Проведите лезвием вниз по правому краю Surface, чтобы разрезать клей под экраном.

Оставьте это лезвие в правом крае, чтобы клей не слипся обратно.

Не вводите лезвие более чем на 3 мм при разрезании клея на нижнем краю экрана, иначе вы можете повредить хрупкие компоненты на экране.

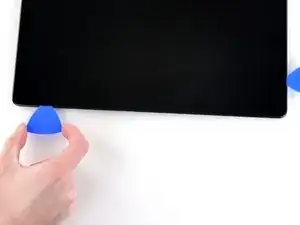

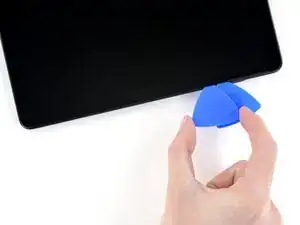

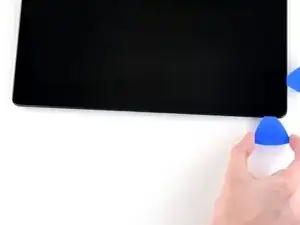

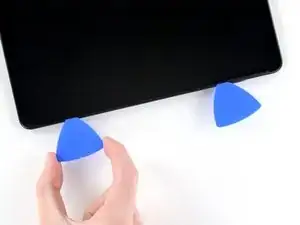

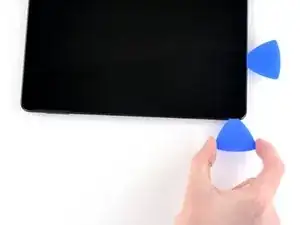

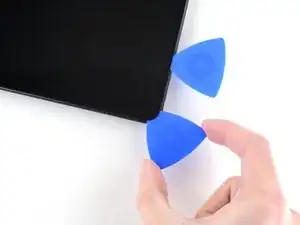

Вставьте третье лезвие в правый нижний угол и проведите им вокруг угла в направлении нижнего края.

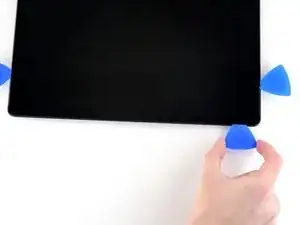

Проведите лезвием вдоль нижнего края Surface, чтобы разрезать клей под экраном.

Оставьте это лезвие в нижнем крае, чтобы клей не слипся обратно.

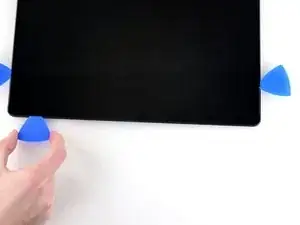

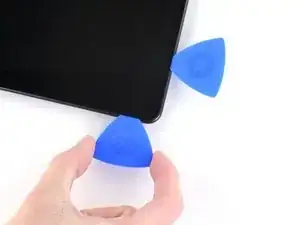

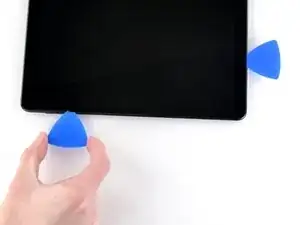

Вставьте четвертую медиатор-лопатку в нижний левый угол и проведите ею вокруг угла в направлении левого края.

Проведите лопатку вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте эту лопатку в левом крае, чтобы клей не слипся снова.

Не вставляйте медиатор глубже 10 мм при разрезании клея по верхнему краю. Не вставляйте медиатор глубже 3 мм вблизи решётки динамика.

Вставьте пятую медиатор-лопатку в верхний левый угол и проведите ею вокруг угла в направлении верхнего края.

Проведите лопатку вдоль верхнего края Surface, чтобы разрезать клей экрана.

Не снимайте экран пока. Он всё ещё соединён с платой через кабель дисплея. Держите экран как можно ближе к рамке Surface, чтобы не натягивать кабель дисплея.

Избегайте удара экрана о аккумулятор во время этой операции. Прокол или деформация аккумулятора может привести к вытеканию опасных химикатов или тепловому событию.

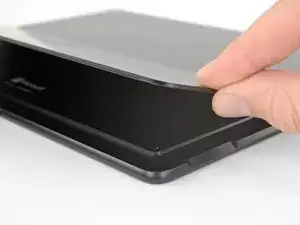

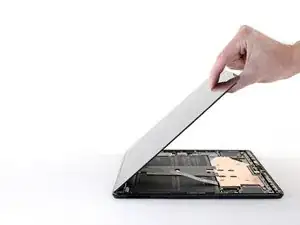

Поднимите верхний край экрана под углом 30° относительно рамки.

Если вы встретите сопротивление, остановитесь и проверьте, полностью ли отделён клей. Используйте медиатор, чтобы разрезать оставшийся клей.

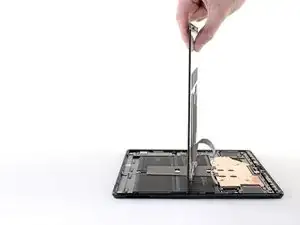

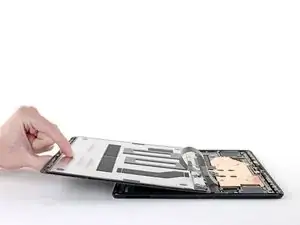

Поверните экран так, чтобы его нижний край оказался в середине рамки. Экран должен быть перпендикулярен рамке.

Поверните экран на 90° так, чтобы он был обращён вниз. Уложите экран на рамку.

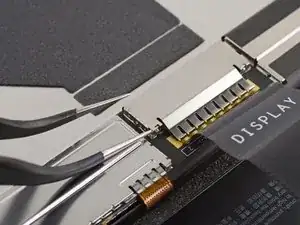

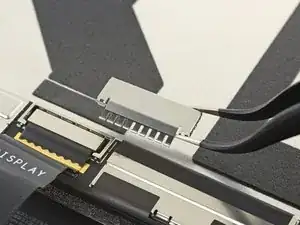

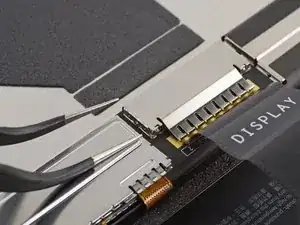

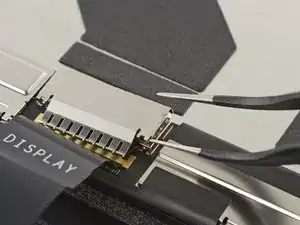

Вставьте зубчик заострённого пинцета под нижний правый угол экрана щитка кабеля дисплея (где кабель дисплея направлен вниз).

Поднимите угол, чтобы отстегнуть его от экрана.

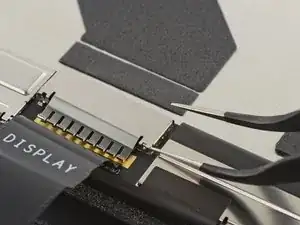

Повторите предыдущий шаг для нижнего левого угла.

Снимите щиток кабеля дисплея с экрана.

Если щиток кабеля дисплея не полностью отделён от экрана, подденьте дополнительные участки по краям щитка.

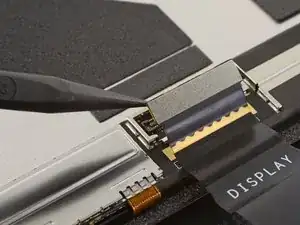

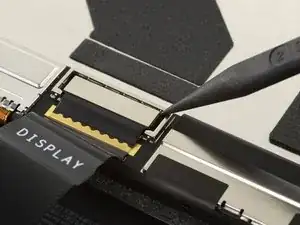

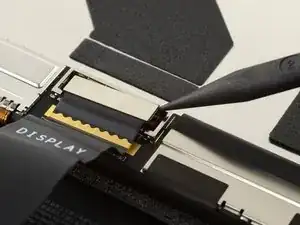

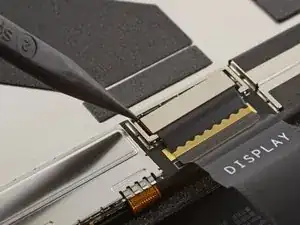

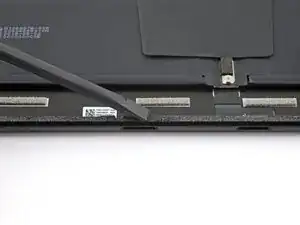

Вставьте заострённый конец лопатки под правую сторону прижимного разъёма кабеля дисплея.

Поднимите правую сторону прижимного разъёма, чтобы отсоединить её от гнезда кабеля дисплея на экране.

Повторите предыдущий шаг с левой стороны разъёма кабеля дисплея, чтобы полностью отключить его от экрана.

Чтобы снова прикрепить прижимные разъёмы, подобные этому, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите для другой стороны. Не надавливайте в середине. При несоосности контактов штырьки могут погнуться, что приведёт к необратимому повреждению.

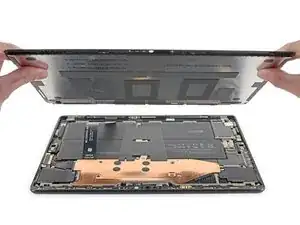

Снимите экран с рамки.

Левые и правые решётки динамиков могут быть приклеены к рамке Surface или к экрану.

Если вы собираетесь заменить решётку динамика, приклеенную к рамке, выполните следующие шаги для её снятия:

Используйте медиатор-лопатку, чтобы разрезать клей под решёткой.

Снимите решётку динамика.

Повторите для другой решётки.

Если вы собираетесь заменить или перенести решётку динамика, приклеенную к экрану, выполните эти шаги для её удаления:

Используйте медиатор-лопатку, чтобы разрезать клей под решёткой.

Снимите решётку динамика.

Повторите для другой решётки.

Если вы собираетесь заменить клей экрана, выполните эти шаги:

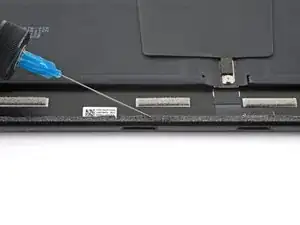

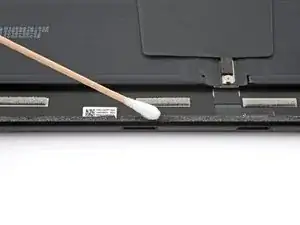

Нанесите несколько капель изопропилового спирта высокой концентрации (90% или выше) на клей.

Используйте ватный тампон или плоский конец лопатки, чтобы счистить клей.

Используйте безворсовую ткань или кофейный фильтр, чтобы удалить оставшийся клей.

Дайте поверхности полностью высохнуть перед нанесением нового клея.

Нанесите новые клеевые полосы или заранее вырезанный клей на рамку в местах, где находился старый клей экрана.

Если вы собираетесь приклеить эту наклейку при обратной сборке, постарайтесь сохранить её как можно более целой.

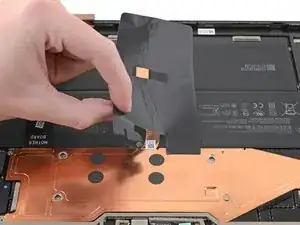

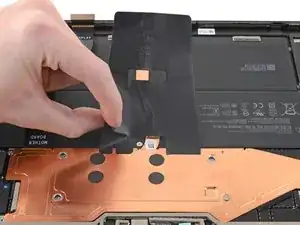

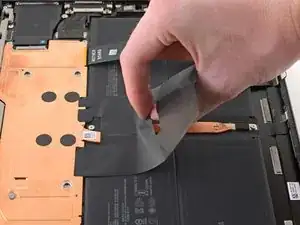

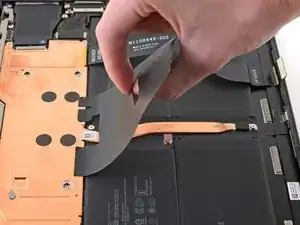

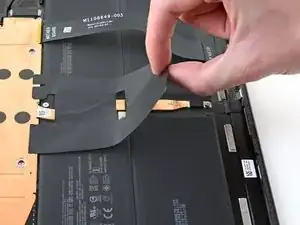

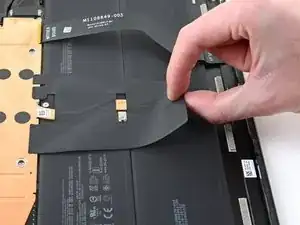

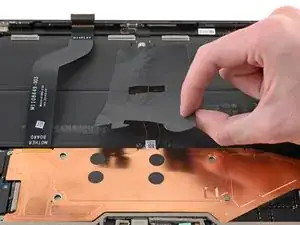

Поднимите край теплоотводящей наклейки, ближайший к нижнему краю Surface.

Поднимите центр наклейки.

Поднимите одну сторону наклейки, прикреплённой к теплоотводу.

Повторите для другой стороны. Наклейка теперь должна быть полностью отделена.

Снимите наклейку.

Если Вы собираетесь вновь устанавливать эти наклейки при сборке, постарайтесь сохранить их максимально целыми. Эти наклейки легко рвутся при снятии.

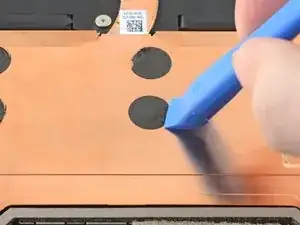

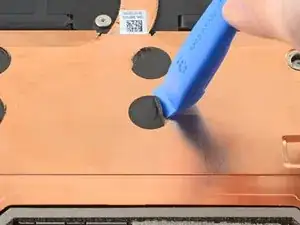

Используйте инструмент для открытия, чтобы приподнять край одной из маленьких чёрных наклеек, закрывающих четыре винта в центре радиатора.

Вам нужно приподнять край только настолько, чтобы захватить его пинцетом.

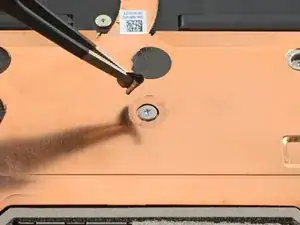

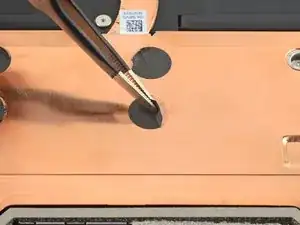

Используйте тупой пинцет, чтобы снять наклейку, закрывающую винт радиатора.

Повторите этот процесс для остальных трёх наклеек.

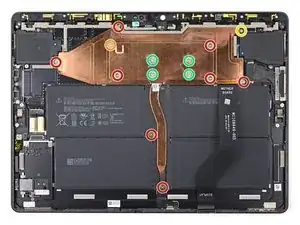

Удалите 14 винтов, фиксирующих радиатор:

Восемь винтов T3 Torx 2.2 мм

Один винт T3 Torx 2.0 мм

Один винт T3 Torx 3.2 мм

Четыре винта T6 2.5 мм

Радиатор приклеен к процессору термопастой.

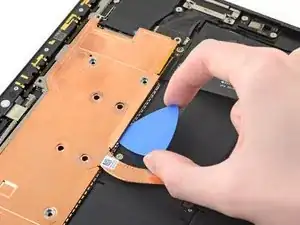

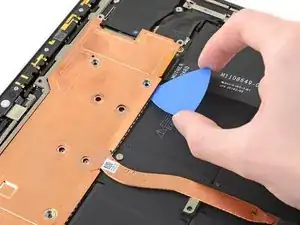

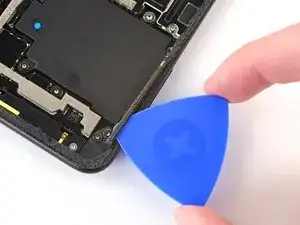

Вставьте лезвие для поддевания примерно на 2 мм под нижний край радиатора прямо слева от кабеля дисплея.

Лезвие должно находиться между радиатором и рамой, окружающей материнскую плату.

Сдвиньте лезвие влево в сторону теплоотвода, чтобы оторвать радиатор от процессора.

Поднимите нижний край радиатора так, чтобы он образовал приблизительно 10° угол с рамой.

Поверните радиатор примерно на 10° по часовой стрелке, чтобы снять его с полоски поролонового клея, закрывающей отверстие для винта в верхнем левом углу.

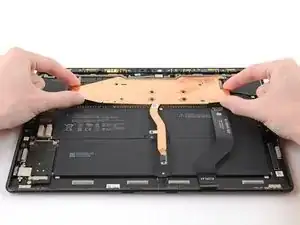

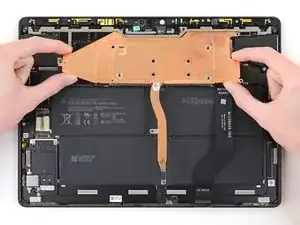

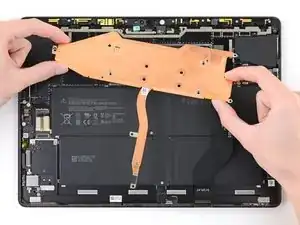

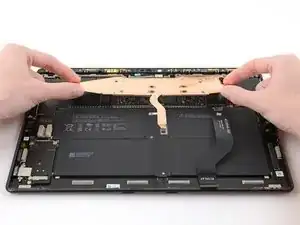

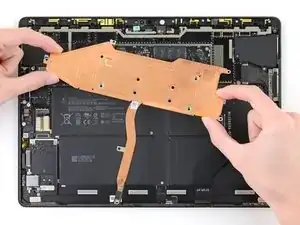

Снимите радиатор с Surface.

При сборке вставьте отверстие для винта в верхнем левом углу радиатора под поролоновую клейкую полоску.

Перед повторной установкой радиатора обязательно тщательно очистите радиатор и процессор и нанесите новую термопасту.

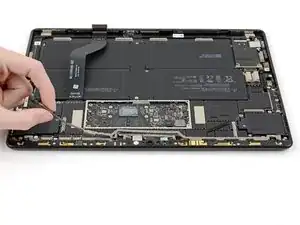

Снимите поролоновую клейкую полоску с Surface.

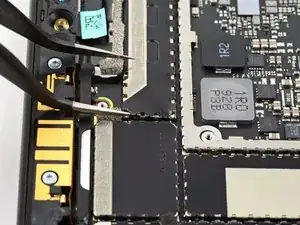

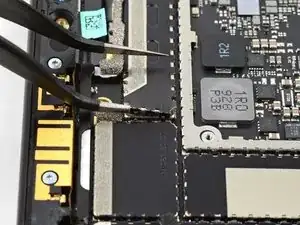

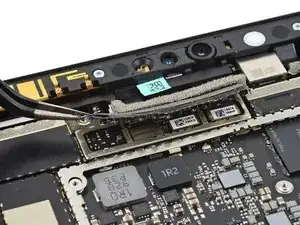

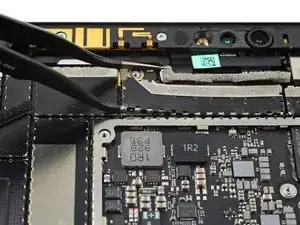

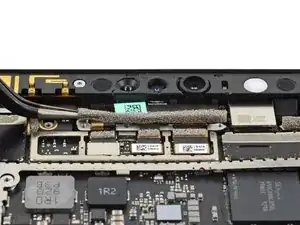

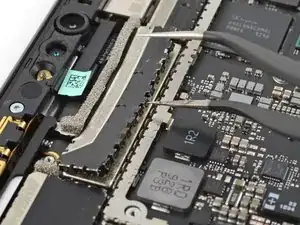

Вставьте один зубец острого пинцета под один угол экрана, закрывающего разъём фронтальной камеры.

Приподнимите угол, чтобы отстегнуть его от рамы.

Если Вы собираетесь повторно использовать этот экран, постарайтесь не перегибать его при снятии.

Повторите предыдущий шаг для остальных трёх углов экрана.

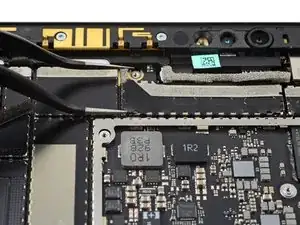

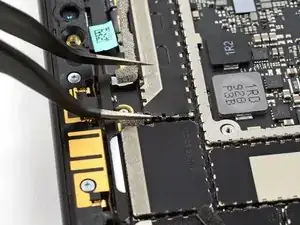

Сдвиньте один зубец острого пинцета под левый край экрана, чтобы дополнительно отстегнуть его от рамы.

Повторите то же для правого края экрана.

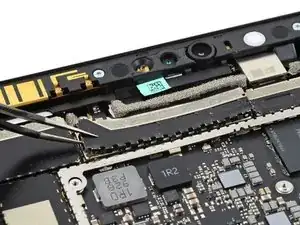

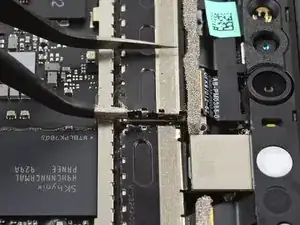

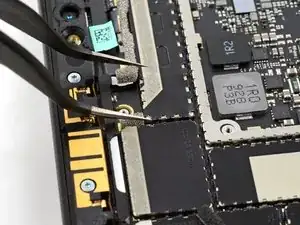

Сдвиньте один зубец острого пинцета под нижний левый край экрана, чтобы дополнительно отстегнуть его от рамы.

Повторите для нижнего правого края.

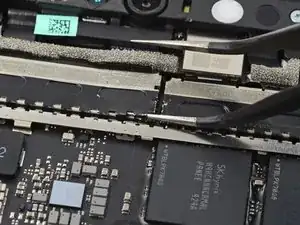

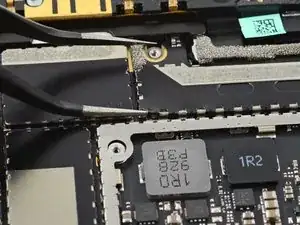

Вставьте один зубец острого пинцета в углубление на одной из защёлок на нижнем крае экрана.

Вы также можете вставить зубец под нижний край экрана.

Приподнимите нижний край, чтобы отстегнуть его от рамы.

Используйте пинцет, чтобы приподнять нижний край экрана так, чтобы он образовал угол примерно 30° с рамой.

Это отсоединит верхний край экрана от рамы.

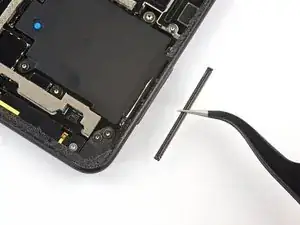

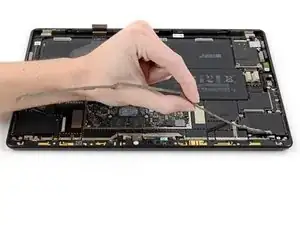

Снимите защитный экран фронтальной камеры с рамы.

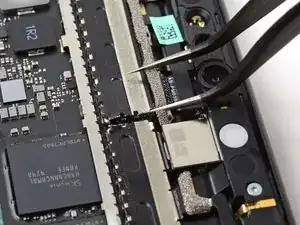

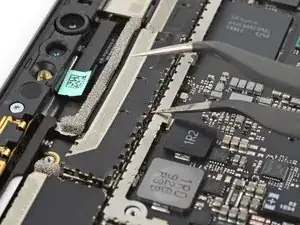

Используйте пинцет, чтобы снять поролоновую полоску, приклеенную к кабелям фронтальной камеры, датчика Windows Hello и левого микрофона.

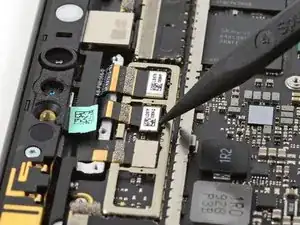

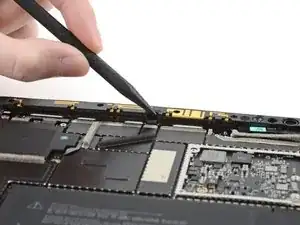

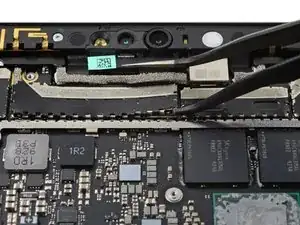

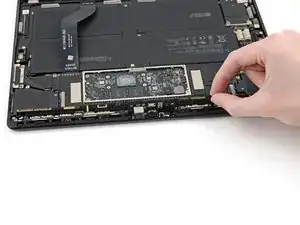

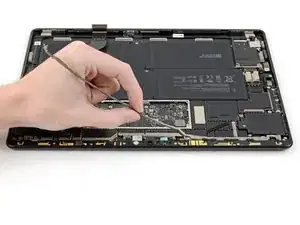

Используйте острие лопатки, чтобы отсоединить нажимной разъём камеры Windows Hello от его гнезда.

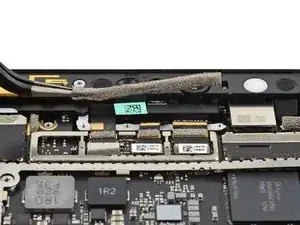

В зависимости от ремонтируемого компонента в этот момент могут быть сняты разные экраны на материнской плате. Например, на изображении этого шага снят экран, закрывающий разъём тыльной камеры.

Используйте отвертку T3 Torx, чтобы выкрутить восемь винтов 5.5 мм, фиксирующих панель передних датчиков.

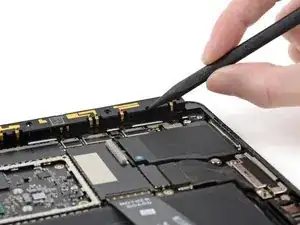

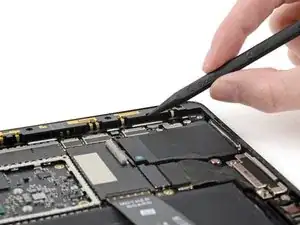

Вставьте острие лопатки в зазор справа от панели датчиков между крайним правым отверстием под винт и соседним отверстием.

Приподнимите правую сторону панели датчиков, чтобы освободить её из рамы.

Вам нужно лишь приподнять панель датчиков так, чтобы она освободилась в раме. Не пытайтесь полностью снять переднюю панель датчиков — она по-прежнему подключена к Surface кабелем под материнской платой.

Повторите предыдущий шаг для зазора в планке датчика между вторым и третьим отверстием для винта слева.

В этом зазоре располагается кабель планки датчика.

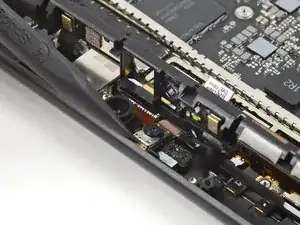

Поднимите планку датчика под углом 90°, чтобы она была перпендикулярна корпусу.

Не выводите планку датчика за пределы 90° и не поворачивайте ее по горизонтали, чтобы не повредить кабель, соединяющий ее с материнской платой.

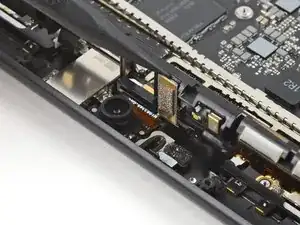

Используйте заостренный конец лопатки, чтобы отогнуть верхний край камеры Windows Hello и отсоединить её от планки датчика.

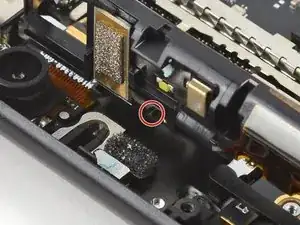

При обратной сборке убедитесь, что штифт на планке датчика вставлен в отверстие в кабеле камеры Windows Hello.

Штифт находится рядом с левым микрофоном.

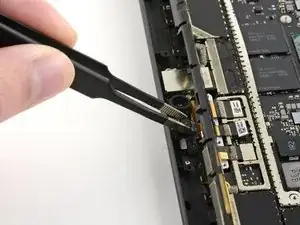

Используйте пару тупоконечных пинцетов, чтобы поднять и снять камеру Windows Hello.
