Замена кабеля кнопки регулировки громкости Microsoft Surface Pro X
Следуйте этому руководству, чтобы снять и заменить кабель кнопки регулировки громкости на Microsoft Surface Pro X.
Предупреждение: Перед началом любых ремонтных работ обязательно извлеките твердотельный накопитель (SSD) из Surface. Это отключит питание от батареи и предотвратит повреждение устройства.
Для этого ремонта вам потребуется нанести новую термопасту на процессор при сборке. Убедитесь, что у вас есть новая термопаста и либо высококонцентрированный изопропиловый спирт, либо специализированное средство для очистки термопасты.
В целях вашей безопасности разрядите батарею ниже 25% перед разборкой Surface. Это уменьшит риск опасного теплового события в случае случайного повреждения батареи в процессе ремонта. Если батарея вздута, примите соответствующие меры предосторожности.
Шаг 1

Убедитесь, что Surface Pro X выключен, и положите устройство экраном вниз на мягкую поверхность.
После выключения устройства обязательно извлеките SSD из Surface перед началом любых ремонтных работ. Это отключит питание от батареи и предотвратит повреждение устройства.
Поднимите подставку (козырёк) как минимум до угла 90°, чтобы она была перпендикулярна экрану Surface. Чем дальше вы откроете шарнир, тем легче получить доступ к отсеку SSD и слоту для SIM-карты.
Шаг 2

Вставьте инструмент для извлечения SIM-карты или разогнутую скрепку в небольшое отверстие в дверце отсека SSD и SIM-карты, расположенное возле правого нижнего угла Surface.
Нажмите с усилием, чтобы открыть дверцу.
Шаг 3

Поднимите дверцу отсека SSD и SIM-карты и снимите её с Surface.
При установке дверцы сначала вставьте конец дверцы с маленьким язычком в отверстие на Surface прямо над SSD, затем опустите остальную часть дверцы на место.
Шаг 4

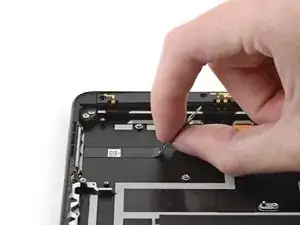

Используйте отвертку Torx T3, чтобы выкрутить винт длиной 2.4 мм, фиксирующий SSD.
Шаг 5


Используйте палец или лопатку, чтобы приподнять SSD настолько, чтобы он освободился от кромок своего посадочного места.
Не поднимайте SSD больше, чем необходимо — это может повредить SSD или его разъём.
Осторожно потяните SSD прямо из его разъёма.
При повторной установке SSD убедитесь, что он правильно зафиксирован в гнезде перед заворачиванием фиксирующего винта.
Шаг 6


Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.
Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло лентой.
Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей Surface до полного покрытия лицевой части.
Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.
Старайтесь в дальнейшем следовать оставшейся части руководства. Тем не менее, если стекло повреждено, оно, вероятно, будет продолжать трескаться в процессе работы, и возможно потребуется использовать металлический инструмент для поддевания, чтобы удалить осколки стекла.
Шаг 7

Наденьте защитные очки при снятии экрана на случай, если стекло рассыплется во время работы.
Существует значительная вероятность повреждения неармированной и хрупкой панели дисплея в ходе этой процедуры. Работайте медленно и проявляйте особую осторожность при прорезании клея.
Положите планшет на рабочую поверхность так, чтобы экран был направлен вверх.
Прикрепите присоску к экрану рядом с правой решёткой динамика.
Шаг 8

Положите руку на экран рядом с присоской, чтобы зафиксировать Surface при подъёме экрана.
Шаг 9


Не вставляйте инструмент для открытия более чем на 3 мм при разрезании клея по правому, нижнему и левому краю — иначе вы можете повредить чувствительные компоненты.
Поднимите присоску, чтобы создать зазор между экраном и рамкой.
Зазора достаточно, чтобы вставить инструмент для открытия.
Вставьте инструмент для открытия примерно на 2 мм в зазор. Оставьте инструмент в зазоре, чтобы предотвратить повторное запечатывание.
Шаг 10

Вставьте второй инструмент для открытия в зазор между экраном и рамкой.
Проведите инструмент вниз по правому краю Surface, чтобы разрезать клей под экраном.
Оставьте этот инструмент в правом крае, чтобы клей не закрылся повторно.
Шаг 11


Не вставляйте инструмент более чем на 3 мм при разрезании клея по нижнему краю, иначе вы можете повредить деликатные компоненты экрана.
Вставьте третий инструмент для открытия в правый нижний угол и проведите им вокруг угла в направлении нижнего края.
Шаг 12

Проведите инструмент вдоль нижнего края Surface, чтобы разрезать клей под экраном.
Оставьте этот инструмент в нижнем крае, чтобы клей не закрылся повторно.
Шаг 13


Вставьте четвертую монтажную лопатку в нижний левый угол и проведите ею вокруг угла по направлению к левой кромке.
Проводите лопатку вдоль левой кромки Surface, чтобы разрезать клей стекла.
Оставьте эту лопатку во левой кромке, чтобы клей не слипся обратно.
Шаг 14


Не вставляйте монтажную лопатку глубже 10 мм при прорезании клея по верхнему краю. Не вставляйте лопатку глубже 3 мм рядом с решеткой динамика.
Вставьте пятую монтажную лопатку в верхний левый угол и проведите ею вокруг угла по направлению к верхнему краю.
Проводите лопатку вдоль верхнего края Surface, чтобы разрезать клей стекла.
Шаг 15


Пока не снимайте экран. Он все ещё подключен к плате в приводящим кабелем дисплея. Держите экран как можно ближе к рамке Surface, чтобы не напрягать кабель дисплея.
Избегайте удара экрана о батарею во время этой операции. Проколотая или согнутая батарея может протечь опасными химическими веществами или вызвать тепловое событие.
Поднимите верхний край экрана так, чтобы он образовал угол 30° с рамкой.
Если вы ощущаете сопротивление, остановитесь и проверьте, что весь клей отделён. Используйте монтажную лопатку, чтобы прорезать оставшийся клей.
Поверните экран так, чтобы его нижний край оказался в середине рамки. Экран должен быть перпендикулярен рамке.
Поверните экран на 90°, чтобы он был обращён вниз. Положите экран на рамку.
Шаг 16


Вставьте зубчик заостренных пинцета под нижний правый угол экрана защитного щита кабеля дисплея (где кабель дисплея направлен вниз).
Поднимите угол, чтобы отсоединить его от экрана.
Шаг 17

Повторите предыдущий шаг для нижнего левого угла.
Шаг 18

Снимите защитный щит кабеля дисплея со экрана.
Если защитный щит кабеля дисплея не полностью отсоединён от экрана, подденьте дополнительные участки по краям щита.
Шаг 19

Вставьте заострённый конец лопатки под правую сторону прижимного разъёма кабеля дисплея.
Поднимите правую сторону прижимного разъёма, чтобы отсоединить его от гнезда кабеля дисплея на экране.
Шаг 20

Повторите предыдущий шаг с левой стороны разъёма кабеля дисплея, чтобы полностью отключить его от экрана.
Чтобы заново подсоединить такие прижимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посредине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.
Шаг 21

Снимите экран с рамки.
Шаг 22

Левые и правые решётки динамиков могут быть приклеены к рамке Surface или к экрану.
Если вы собираетесь заменить решётку динамика, приклеенную к рамке, выполните следующие шаги, чтобы её снять:
Используйте монтажную лопатку, чтобы прорезать клей под решёткой.
Снимите решётку динамика.
Повторите для другой решётки динамика.
Шаг 23

Если вы собираетесь заменить или перенести решётку динамика, приклеенную к экрану, выполните следующие шаги, чтобы её снять:
Используйте монтажную лопатку, чтобы прорезать клей под решёткой.
Снимите решётку динамика.
Повторите для другой решётки динамика.
Шаг 24


Если вы собираетесь заменить клей экрана, выполните следующие шаги:
Нанесите несколько капель сильного изопропилового спирта (концентрация 90% или выше) на клей.
Используйте ватную палочку или плоский край лопатки, чтобы соскрести клей.
Используйте безворсовую ткань или кофейный фильтр, чтобы вытереть оставшийся клей.
Дайте поверхности полностью высохнуть перед нанесением нового клея.
Нанесите новые клейкие полоски или заранее вырезанный клей на рамку в местах, где находился старый клей экрана.
Шаг 25

Если вы собираетесь установить эту наклейку при сборке, постарайтесь сохранить её максимально целой.
Поднимите край наклейки на радиаторе, расположенный ближе всего к нижнему краю Surface.
Шаг 26

Поднимите середину наклейки.
Шаг 27


Поднимите одну сторону наклейки, прикреплённой к радиатору.
Повторите для другой стороны. Наклейка должна быть полностью отсоединена.
Снимите наклейку.
Шаг 28

Если Вы собираетесь повторно установить эти наклейки при сборке, постарайтесь сохранить их максимально целыми. Эти наклейки легко рвутся при снятии.
Используйте инструмент для вскрытия, чтобы приподнять край одной из маленьких чёрных наклеек, закрывающих четыре винта в центре радиатора.
Нужно приподнять край лишь настолько, чтобы схватить его пинцетом.
Шаг 29

Используйте пару тупоконечных пинцетов, чтобы снять наклейку, закрывающую винт радиатора.
Повторите эту операцию для остальных трёх наклеек.
Шаг 30

Снимите 14 винтов, фиксирующих радиатор:
Восемь T3 Torx винтов длиной 2.2 мм
Один T3 Torx винт длиной 2.0 мм
Один T3 Torx винт длиной 3.2 мм
Четыре T6 винта длиной 2.5 мм
Шаг 31

Радиатор приклеен к процессору термопастой.
Вставьте медиатор для вскрытия примерно на 2 мм под радиатор по его нижнему краю непосредственно слева от кабеля дисплея.
Медиатор должен находиться между радиатором и рамкой вокруг материнской платы.
Сдвиньте медиатор влево в сторону тепловой трубки, чтобы отделить радиатор от процессора.
Шаг 32

Поднимите нижний край радиатора так, чтобы он образовал угол примерно 10° с рамкой.
Шаг 33


Поверните радиатор примерно на 10° по часовой стрелке, чтобы снять его с полоски поролонового клея, закрывающей отверстие для винта в верхнем левом углу.
Снимите радиатор с Surface.
При сборке вставьте отверстие для верхнего левого винта радиатора под полоску поролонового клея.
Перед повторной установкой радиатора обязательно правильно очистите радиатор и процессор и нанесите новую термопасту.
Шаг 34

Используйте остроконечный конец лопатки, чтобы отключить нажимной разъём правого динамика от его гнезда.
Шаг 35

Используйте медиатор для вскрытия, чтобы перерезать клей под кабелем правого динамика и отделить его от рамки.
Шаг 36

Используйте плоский конец лопатки, чтобы приподнять поролоновую клеевую прокладку, закрывающую верхний правый винт правого динамика.
Шаг 37

Снимите два винта, фиксирующие правый динамик:
Один T3 Torx винт длиной 2.2 мм
Один T6 винт длиной 2.9 мм
Шаг 38


Используйте плоский конец лопатки, чтобы приподнять сторону динамика с кабелем достаточно, чтобы схватить её пальцами.
Удалите правый динамик из рамки.
Шаг 39


Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор пинцетом — проколотый или согнутый аккумулятор может протечь опасными химическими веществами или вызвать термическое событие.
Если Вы собираетесь повторно использовать эту защитную крышку, постарайтесь не сильно сгибать её при снятии.
Обратите внимание, что кабель дисплея в этой процедуре снятия крышки ориентирован вниз.
Вставьте одну зубчатую часть остроконечного пинцета в выемку на защёлке в верхнем правом углу защитной крышки кабеля дисплея.
Приподнимите угол, чтобы отделить крышку от рамки.
Шаг 40


Просуньте одну зубчатую часть остроконечного пинцета под правую сторону верхнего ребра крышки, чтобы отделить её от рамки.
Повторите для левой стороны верхнего ребра.
Шаг 41


Просуньте одну зубчатую часть остроконечного пинцета под правую сторону верхнего ребра крышки.
Приподнимите верхнее ребро, чтобы ещё сильнее отделить его от рамки.
Повторите для левой стороны верхнего ребра.
Шаг 42

Просуньте одну зубчатую часть остроконечного пинцета под верхнюю часть правого края крышки.
Приподнимите, чтобы отделить верхнюю секцию крышки от рамки.
Повторите для верхней части левого края.
Шаг 43

Вставьте одну зубчатую часть остроконечного пинцета под правый край крышки рядом с верхним правым углом.
Приподнимите, чтобы ещё сильнее отделить крышку от рамки.
Шаг 44

Повторите предыдущий шаг для центра правого края крышки.
Шаг 45

Вставьте одну зубчатую часть остроконечного пинцета под левый край крышки рядом с верхним левым углом.
Приподнимите, чтобы ещё сильнее отделить крышку от рамки.
Шаг 46

Повторите предыдущий шаг для центра левого края крышки.
Шаг 47

Вставьте один зубец пары острых пинцетов под правый край крышки рядом с нижним правым углом.
Поднимите правый край, чтобы отсоединить крышку от рамки.
Шаг 48

Снимите экранный экран кабеля дисплея.
Если экран не полностью оторвался от рамки, подденьте дополнительные участки по краям крышки.
Шаг 49

Используйте плоский конец лопатки, чтобы отсоединить прижимной разъем кабеля дисплея от его гнезда.
Для повторного присоединения прижимных разъемов, подобных этому, аккуратно выровняйте и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъем смещён, контакты могут согнуться, что вызовет необратимое повреждение.
Шаг 50

Снимите кабель дисплея с Surface.
Шаг 51

Используйте заострённый конец лопатки, чтобы отсоединить прижимной разъем левого динамика от его гнезда.
Шаг 52

Используйте монтажную лопатку, чтобы разрезать клей под кабелем левого динамика и отделить его от рамки.
Шаг 53

Используйте плоский конец лопатки, чтобы приподнять поролоновый клей, закрывающий верхний левый винт левого динамика.
Шаг 54

Удалите три винта, крепящие левый динамик:
Один винт T3 Torx 2.2 мм
Один винт T3 Torx 3.0 мм
Один винт T6 Torx 2.9 мм
Шаг 55


Используйте плоский конец лопатки, чтобы приподнять часть левого динамика со стороны кабеля настолько, чтобы взять его пальцами.
Снимите левый динамик с рамки.
Шаг 56

Осторожно: не прокалывайте и не сгибайте батарею инструментами при снятии порта SSD — прокол или изгиб батареи может привести к утечке опасных химикатов или тепловому событию.
Вставьте один зубец пары острых пинцетов под верхний левый угол экрана разъёма порта SSD (где кабель ориентирован вниз).
Поднимите угол, чтобы отсоединить его от рамки.
Шаг 57

Снимите экран разъёма порта SSD.
Если экран не полностью оторвался от рамки, подденьте дополнительные участки по краям крышки.
Шаг 58

Если вы собираетесь повторно установить эту наклейку при сборке, постарайтесь сохранить её максимально целой.
Используйте заострённый конец лопатки, чтобы приподнять угол чёрной наклейки, закрывающей порт SSD.
Шаг 59

Снимите наклейку порта SSD.
Шаг 60

Используйте заострённый конец лопатки, чтобы отсоединить прижимной разъём порта SSD от его гнезда.
Шаг 61

Используйте плоский конец лопатки, чтобы отсоединить прижимной разъём считывателя SIM-карт от его гнезда.
Шаг 62

Используйте отвёртку T3 Torx, чтобы удалить два винта 2.5 мм, которые крепят порт SSD.
Шаг 63

Кабель порта SSD слабо приклеен к рамке. Если клей слишком трудно разрезать, перейдите к следующему шагу для дополнительных инструкций по снятию.
Используйте монтажную лопатку, чтобы разрезать клей под гнездом считывателя SIM-карт.
Шаг 64

Если клей под гнездом считывателя SIM-карт слишком трудно разрезать, выполните следующие действия, чтобы ослабить клей:
Капните несколько капель высококонцентрированного (90% или выше) изопропилового спирта под гнездо считывателя SIM-карт, чтобы ослабить клей под ним.
Подождите тридцать секунд, чтобы изопропиловый спирт ослабил клей.
Используйте монтажную лопатку, чтобы разрезать клей под гнездом считывателя SIM-карт.
Шаг 65

Снимите порт SSD с рамки.
Если на Surface осталось какое-либо спиртовое решение, аккуратно протрите его безворсовой тканью или дайте высохнуть на воздухе перед установкой порта SSD.
Шаг 66


Удалите полоску пористой клейкой ленты с Surface.
Шаг 67

Просуньте один зубчик пары заострённых пинцетов под один угол экрана, закрывающего разъём передней камеры.
Поднимите угол, чтобы отделить его от рамки.
Если вы собираетесь повторно использовать этот экран, старайтесь не перегибать его чрезмерно при снятии.
Шаг 68


Повторите предыдущий шаг для остальных трёх углов экрана.
Шаг 69


Просуньте один зубчик пары заострённых пинцетов под левый край экрана, чтобы дополнительно отделить его от рамки.
Повторите то же для правого края экрана.
Шаг 70


Просуньте один зубчик пары заострённых пинцетов под нижний левый край экрана, чтобы дополнительно отделить его от рамки.
Повторите для нижнего правого края.
Шаг 71

Вставьте один зубчик пары заострённых пинцетов в выемку на одной из вкладок на нижнем крае экрана.
Вы также можете вставить зубчик под нижний край экрана.
Поднимите нижний край, чтобы отделить его от рамки.
Шаг 72


Используйте пинцет, чтобы приподнять нижний край экрана под углом примерно 30° к рамке.
Это позволит верхнему краю экрана отсоединиться от рамки.
Снимите экран передней камеры с рамки.
Шаг 73

Просуньте один зубчик пары заострённых пинцетов под один угол экрана, закрывающего разъём задней камеры.
Поднимите угол, чтобы отделить его от рамки.
Если вы собираетесь повторно использовать этот экран, старайтесь не перегибать его чрезмерно при снятии.
Шаг 74


Повторите предыдущий шаг для оставшихся трёх углов экрана.
Шаг 75

Используйте пару заострённых пинцетов, чтобы приподнять левую сторону экрана.
Шаг 76

Просуньте один зубчик пары заострённых пинцетов под нижний правый край экрана, чтобы полностью отделить его от рамки.
Шаг 77

Снимите экран, закрывающий разъём задней камеры.
Если экран не полностью отделился от рамки, приподнимите дополнительные участки по краям экрана.
Шаг 78

Используйте пинцет, чтобы удалить полоску пористой ленты, приклеенную к кабелям передней камеры, камеры Windows Hello и левого микрофона.
Шаг 79

Используйте отвёртку Torx T6, чтобы выкрутить два винта 2,8 мм, фиксирующие порт Surface Connect.
Шаг 80

Разъём Surface Connect можно отключить перед перемещением порта, но повторное подключение разъёма затруднено, когда порт полностью установлен на месте. При сборке обратно удобнее подключить разъём до того, как посадить порт в выемку.
Используйте плоский конец лопатки, чтобы поддеть левую монтажную вкладку винта и отщёлкнуть порт Surface Connect от рамки.
Вам нужно лишь приподнять порт настолько, чтобы можно было вставить заострённый конец лопатки в монтажную вкладку винта.
Шаг 81

Вставьте заострённый конец лопатки в левую монтажную вкладку винта.
Толкните порт Surface Connect в сторону его разъёма, чтобы отсоединить магниты порта от рамки.
Достаточно сдвинуть порт настолько, чтобы он отстал от рамки и его можно было схватить пальцами. Не сгибайте кабель сильнее, чем необходимо.
Шаг 82

Держите края порта Surface Connect пальцами.
Оттяните порт от края рамки и положите его сверху на край.
Шаг 83

Просуньте плоский конец лопатки под поролон над разъёмом порта Surface Connect.
Поднимите поролон, чтобы отпереть фиксирующую защёлку разъёма.
Шаг 84


Подденьте плоский конец лопатки под левый край защёлки разъёма.
Держа порт Surface Connect пальцами, вытолкните разъём из гнезда в направлении кабеля.
Если разъём не отключился полностью, повторите этот шаг для правого края защёлки. По необходимости чередуйте левый и правый края.
Шаг 85

Снимите порт Surface Connect с рамки.
При сборке убедитесь, что разъём порта Surface Connect полностью вставлен в гнездо. Внутренняя металлическая кромка разъёма должна плотно прилегать к металлической кромке гнезда.
Шаг 86

Отверткой Torx T3 отвинтите три винта 2,9 мм, фиксирующие первую защитную крышку порта USB-C.
Шаг 87


Если вы собираетесь повторно использовать защитные крышки USB-C, старайтесь не сгибать их чрезмерно при снятии.
Вставьте один зубец пинцета с острыми концами в зазор в первой защитной крышке USB-C рядом с отверстием для винта, ближайшим к левому динамику.
Поднимите крышку, чтобы отсоединить её от рамки.
Шаг 88

Снимите первую защитную крышку порта USB-C с рамки.
Если крышка не полностью отделилась от рамки, подденьте дополнительные участки по краям крышки.
Шаг 89


Не поддёргивайте защитную крышку USB-C возле батареи — проколотая или деформированная батарея может протечь опасными химикатами или вызвать тепловой инцидент.
Вставьте один зубец пинцета под один из углов крышки, ближайший к выемке под левый динамик.
Сдвиньте зубец вдоль края крышки, чтобы отсоединить угол от рамки.
Шаг 90


Обратите внимание, что вторая защитная крышка USB-C может отскочить от рамки при отсоединении. Вы можете удержать крышку пальцем, чтобы предотвратить это.
Повторите предыдущий шаг для другого угла крышки, ближайшего к выемке под левый динамик.
Продолжайте поддевать край крышки, ближайший к выемке под левый динамик, пока крышка не отделится от рамки.
Снимите крышку с рамки.
Если крышка не полностью отделилась от рамки, подденьте дополнительные участки по краям крышки.
Шаг 91

Отверткой Torx T3 отвинтите два винта 2 мм, фиксирующих прижимной разъём USB-C.
Шаг 92

Подденьте плоский конец лопатки под длинный край прижимного разъёма USB-C.
Поверните плоский конец лопатки, чтобы отсоединить прижимной разъём от его гнезда.
Чтобы снова подсоединить подобные прижимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном выравнивании контакты могут погнуться и получить необратимое повреждение.
Шаг 93

Отверткой Torx T3 отвинтите два винта 2,7 мм, фиксирующих порт USB-C.
Шаг 94


Захватите язычок с отверстием для винта порта USB-C, ближайший к левому динамику, пинцетом.
Поднимите край порта со стороны прижимного разъёма, чтобы отсоединить его от рамки.
Снимите порты USB-C с рамки.
Шаг 95


Используйте заострённый конец лопатки, чтобы отключить прижимной разъём правого микрофона от его гнезда.
Отключите заднюю камеру.
Шаг 96


Используйте заострённый конец лопатки, чтобы отключить фронтальную камеру, камеру Windows Hello и левый микрофон.
Шаг 97

На плате есть две экранирующие крышки, закрывающие винты, которые крепят плату к рамке:
Одна квадратная крышка справа от порта USB-C.
Одна прямоугольная крышка справа от гнёзд разъёмов камеры.
Шаг 98


Избегайте поддёва рядом с батареей при снятии крышек — проколотая или деформированная батарея может протечь опасными химикатами или вызвать тепловой инцидент.
Обратите внимание, что крышки могут отскочить от рамки при отсоединении. Вы можете удержать крышку пальцем, чтобы предотвратить это.
Вставьте один зубец пинцета под угол квадратной крышки.
Поднимите угол, чтобы отсоединить его от рамки.
Продолжайте поддёргивать дополнительные участки по краям крышки, пока она не отделится от рамки.
Снимите квадратную крышку.
Если вы собираетесь повторно использовать эти крышки, старайтесь не сгибать их чрезмерно при снятии.
Шаг 99


Повторите предыдущий шаг, чтобы снять прямоугольный кожух.
Шаг 100

Используйте отвертку Torx T3, чтобы выкрутить восемь винтов 5,5 мм, крепящих фронтальную сенсорную планку.
Шаг 101

Вставьте заостренный конец лопатки в зазор с правой стороны сенсорной планки между правым отверстием под винт и соседним отверстием.
Поднимите правую сторону сенсорной планки, чтобы освободить её из рамки.
Вам нужно лишь приподнять сенсорную планку так, чтобы она стала подвижной в рамке. Не пытайтесь полностью снять фронтальную сенсорную планку — она всё ещё прикреплена к Surface кабелем, соединяющимся под платой.
Шаг 102

Повторите предыдущий шаг для зазора в сенсорной планке между вторым и третьим отверстием под винт слева.
В этом зазоре расположен кабель сенсорной планки.
Шаг 103

На материнской плате есть пружинные контакты, которые входят под фронтальную сенсорную планку. Приподнятая планка упрощает снятие и установку материнской платы.
Поднимите сенсорную планку примерно на 30° от её посадочного места.
Не отгибайте сенсорную планку больше чем на 90° и не поворачивайте её горизонтально, чтобы не повредить кабель, соединяющий её с материнской платой.
Шаг 104

Используйте отвертку Torx T3, чтобы выкрутить шесть винтов 2 мм, крепящих материнскую плату.
Шаг 105


Поднимите нижний край материнской платы примерно на полсантиметра над рамкой.
Достаточно приподнять плату настолько, чтобы она свободно проходила мимо аккумулятора при выскальзывании.
Держите материнскую плату за левый и правый край.
Шаг 106


Потяните материнскую плату вниз — к нижнему краю Surface — чтобы вынуть её из рамки.
Шаг 107


Кабель кнопки громкости слегка приклеен к рамке.

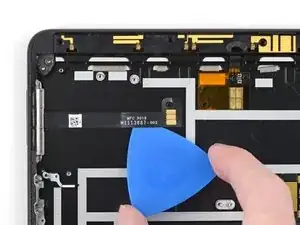

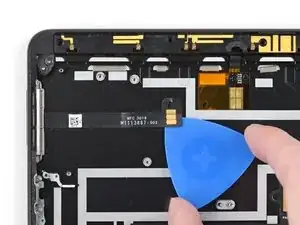

Используйте медиатор для вскрытия, чтобы прорезать клей с правой стороны нижнего края кабеля кнопки громкости.

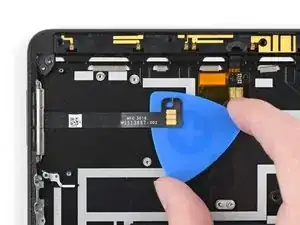

Подденьте медиатор под правую сторону кабеля кнопки громкости, чтобы дополнительно отделить его от рамки.
Шаг 108

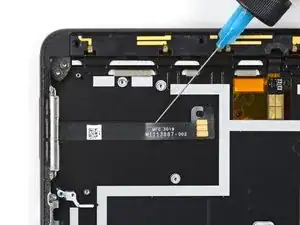

Капните несколько капель изопропилового спирта высокой концентрации (90% или выше) под кабель кнопки громкости.
Подождите тридцать секунд, чтобы спирт ослабил клей.
Шаг 109

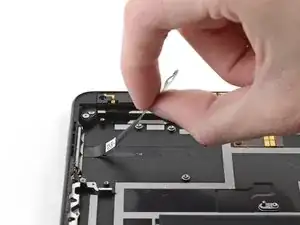

Отделите кабель кнопки громкости от рамки.
Если кабель не отделяется легко, нанесите ещё несколько капель изопропилового спирта и повторите попытку.
Шаг 110

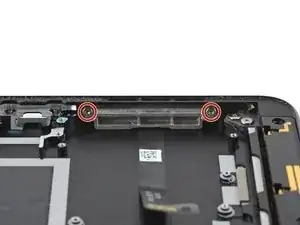

Используйте отвертку T3, чтобы выкрутить два винта 2,4 мм, крепящих кронштейн кнопки громкости.
Шаг 111

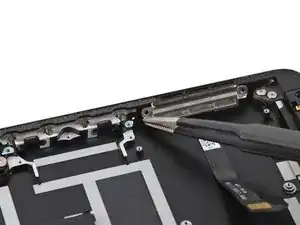

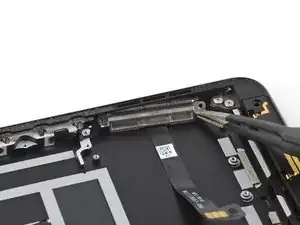

Используйте тупые пинцеты, чтобы вытащить правую сторону кронштейна кнопки громкости прямо из рамки.
Шаг 112

Повторите предыдущий шаг для левой стороны кронштейна кнопки громкости.
Шаг 113

Кабель кнопки громкости приклеен к кронштейну кнопки громкости.

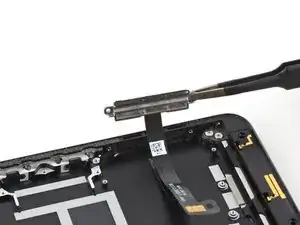

Снимите кронштейн кнопки громкости с рамки.
Шаг 114

Если крышка кнопки громкости выпадет, убедитесь, что при установке она ориентирована правильно. Длинный край крышки с более короткой защёлкой должен быть обращён вверх.
Шаг 115

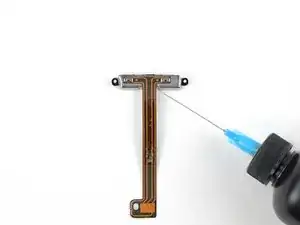

Капните несколько капель изопропилового спирта высокой концентрации (90% или выше) под кабель кнопки громкости.
Подождите тридцать секунд, чтобы спирт ослабил клей.
Шаг 116

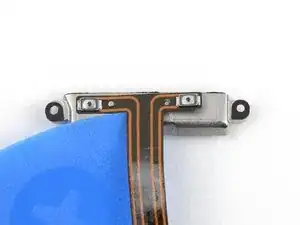

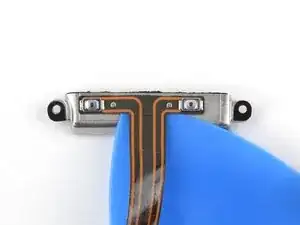

Используйте медиатор для вскрытия, чтобы прорезать клей между двумя кнопками под кабелем кнопки громкости.

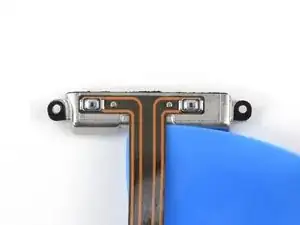

Сдвиньте медиатор вправо, чтобы отделить правую кнопку от кронштейна.
Шаг 117

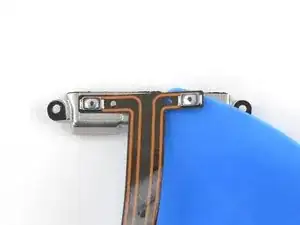

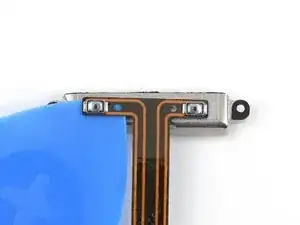

Сдвиньте медиатор влево, чтобы прорезать клей под левой кнопкой и отделить кабель от кронштейна.
Шаг 118

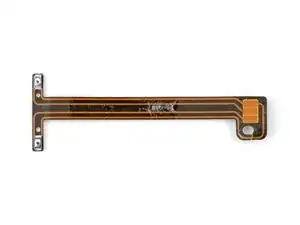

Остаётся только кабель кнопки громкости.
Если в Surface или на кронштейне остался раствор спирта, аккуратно вытрите его безворсовой тканью или дайте высохнуть на воздухе перед установкой кабеля кнопки громкости.
Заключение
Сравните новую заменяемую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить клейкие полоски с новой детали перед установкой.
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Отнесите электронные отходы в центр переработки с сертификатом R2 или e-Stewards.
Ремонт пошёл не по плану? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Microsoft Surface Pro X Answers.
Перевод руководства с ifixit.com
