Замена задней камеры Acer Iconia A1-830
Эта маленькая цифровая камера подключена к материнской плате с помощью шлейфа, который скрыт под изолентой. Вам потребуются уверенные руки, когда вы будете использовать металлические пинцеты для удаления изоленты и камеры.
Шаг 1
Подготовьте ваше рабочее место. Идеальное рабочее место имеет ровную, горизонтальную поверхность, которая чистая и хорошо освещенная.
Выключите ваш Acer Iconia A1-830.
Удалите все кабели или внешние крышки с вашего планшета.
Поместите его на рабочую поверхность экраном вверх.
Шаг 2
Вставьте пластиковый инструмент для открывания в маленькую щель между белой пластиковой рамкой спереди и алюминиевой задней панелью.
Не пытайтесь разъединить верхний край спереди около фронтальной камеры.
Шаг 3
Удалите маленькую прозрачную пластиковую крышку на кабеле аккумулятора с помощью нейлонового или металлического пинцета.
Шаг 4
Удалите кабель аккумулятора, приподняв его концом черного нейлонового пинцета.
Шаг 5
Отделите аккумулятор от металлической пластины с помощью черного нейлонового пинцета.
Будьте осторожны, чтобы не проколоть аккумулятор во время его удаления.
Шаг 6

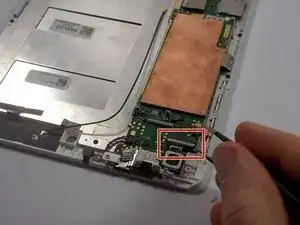

Удалите кусок черной изоленты, закрывающей разъем шлейфа задней камеры.
Шаг 7

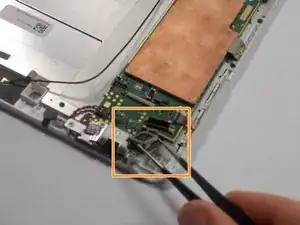

Приподнимите маленький белый рычажок на разъеме шлейфа с помощью металлических пинцетов, чтобы удалить шлейф.
Выньте заднюю камеру из пластикового каркаса с помощью металлических пинцетов.
Заключение
Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
