Замена задней камеры Microsoft Surface Pro X

Убедитесь, что Surface Pro X выключен и лежит экраном вниз на мягкой поверхности.

После выключения устройства обязательно извлеките SSD из Surface перед началом любых ремонтов. Это отключит батарею и предотвратит повреждение устройства.

Поднимите подставку как минимум до угла 90°, чтобы она была перпендикулярна экрану Surface. Чем дальше вы откроете шарнир, тем проще будет получить доступ к отсеку SSD и крышке SIM-карты.

Вставьте инструмент для извлечения SIM-карты или скрепку в небольшое отверстие в правом нижнем углу крышки отсека SSD и SIM-карты, расположенного рядом с правым нижним углом Surface.

Нажмите с усилием, чтобы открыть крышку.

Поднимите крышку отсека SSD и SIM-карты и снимите её с Surface.

При установке крышки сначала вставьте конец крышки с маленькой защёлкой в корпус Surface непосредственно над SSD, затем опустите остальную часть крышки.

Используйте отвёртку T3 Torx, чтобы выкрутить винт длиной 2,4 мм, фиксирующий SSD.

Поднимите SSD пальцем или лопаткой настолько, чтобы он вышел за кромки своего посадочного места.

Не поднимайте SSD сильнее, чем необходимо — это может повредить SSD или его разъём.

Осторожно вытяните SSD прямо из его разъёма.

При повторной установке SSD убедитесь, что он правильно вставлен, прежде чем закручивать фиксирующий винт.

Наденьте защитные очки, чтобы уберечь глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и защитить себя во время ремонта, заклейте стекло лентой.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на экран Surface до полного покрытия лицевой панели.

Это удержит осколки стекла и обеспечит конструкционную целостность при поддевании и подъёме дисплея.

Постарайтесь следовать остальной части руководства. Тем не менее, если стекло уже сломано, оно, вероятно, будет продолжать трескаться в процессе работы, и вам возможно придётся использовать металлический инструмент для поддевания, чтобы вынуть стекло.

Наденьте защитные очки при снятии экрана на случай, если стекло рассыплется во время работы.

Существует существенная вероятность того, что вы можете повредить неармированную и хрупкую панель дисплея в ходе этой процедуры. Работайте медленно и предельно осторожно при разрезании клея.

Положите планшет на рабочую поверхность экраном вверх.

Прикрепите присоску к экрану рядом с правой решёткой динамика.

Положите руку на экран рядом с присоской, чтобы зафиксировать Surface, пока вы поднимаете экран.

Не вставляйте инструмент для открытия более чем на 3 мм при разрезании клея на правом, нижнем и левом краях — вы можете повредить мелкие компоненты.

Поднимите присоску, чтобы создать зазор между экраном и рамкой.

Зазор должен быть достаточно широким, чтобы вставить инструмент для открытия.

Вставьте инструмент для открытия примерно на 2 мм в зазор. Оставьте инструмент в зазоре, чтобы он не закрылся.

Вставьте второй инструмент для открытия в зазор между экраном и рамкой.

Сдвиньте инструмент вниз по правому краю Surface, чтобы разрезать клей под экраном.

Оставьте этот инструмент в правом крае, чтобы клей не склеился снова.

Не вставляйте инструмент более чем на 3 мм при разрезании клея на нижнем крае экрана, иначе вы можете повредить деликатные компоненты на экране.

Вставьте третий инструмент для открытия в правый нижний угол и проведите им вокруг угла в сторону нижнего края.

Проведите инструмент вдоль нижнего края Surface, чтобы разрезать клей под экраном.

Оставьте этот инструмент в нижнем крае, чтобы клей не склеился снова.

Вставьте четвёртую пластину для открытия в нижний левый угол и проведите ею вокруг угла в направлении левого края.

Проведите пластиной вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте эту пластину в левом крае, чтобы клей не слипся снова.

Не вводите пластину для открытия более чем на 10 мм при разрезании клея по верхнему краю. Не вводите пластину более чем на 3 мм возле решётки динамика.

Вставьте пятую пластину для открытия в верхний левый угол и проведите ею вокруг угла в направлении верхнего края.

Проведите пластиной вдоль верхнего края Surface, чтобы разрезать клей экрана.

Пока не снимайте экран. Он всё ещё подключён к плате через шлейф дисплея. Держите экран как можно ближе к корпусу Surface, чтобы не натягивать шлейф дисплея.

Избегайте удара экрана о аккумулятор во время этой процедуры. Проколотый или погнутый аккумулятор может протечь опасными химикатами или вызвать тепловой инцидент.

Поднимите верхний край экрана так, чтобы он образовал угол 30° с корпусом.

Если вы ощущаете сопротивление, остановитесь и проверьте, весь ли клей отделён. Используйте пластину для открытия, чтобы разрезать оставшийся клей.

Поверните экран так, чтобы его нижний край оказался в середине корпуса. Экран должен быть перпендикулярен корпусу.

Поверните экран на 90°, чтобы он был направлен вниз. Положите экран на корпус.

Вставьте зубец острозубых пинцетов под нижний правый угол экранирующей пластины шлейфа дисплея (там, где шлейф дисплея ориентирован вниз).

Поднимите угол, чтобы отделить его от экрана.

Повторите предыдущий шаг для нижнего левого угла.

Снимите экранирующую пластину шлейфа дисплея с экрана.

Если экранирующая пластина шлейфа дисплея не полностью отделилась от экрана, подденьте дополнительные участки по краям пластины.

Вставьте острый конец лопатки под правую сторону прижимного разъёма шлейфа дисплея.

Поднимите правую сторону прижимного разъёма, чтобы отсоединить её от гнезда шлейфа на экране.

Повторите предыдущий шаг с левой стороны разъёма шлейфа дисплея, чтобы полностью отключить его от экрана.

Чтобы повторно присоединить такие прижимные разъёмы, аккуратно совместите и нажмите на одну сторону до щёлчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём сдвинут, контакты могут согнуться, что приведёт к необратимому повреждению.

Снимите экран с корпуса.

Левая и правая решётки динамиков могут быть приклеены либо к корпусу Surface, либо к экрану.

Если вы собираетесь заменить решётку динамика, приклеенную к корпусу, выполните эти действия, чтобы снять её:

Используйте пластину для открытия, чтобы разрезать клей под решёткой.

Снимите решётку динамика.

Повторите для другой решётки динамика.

Если вы собираетесь заменить или перенести решётку динамика, приклеенную к экрану, выполните эти действия, чтобы снять её:

Используйте пластину для открытия, чтобы разрезать клей под решёткой.

Снимите решётку динамика.

Повторите для другой решётки динамика.

Если вы собираетесь заменить клей экрана, выполните эти действия:

Нанесите несколько капель изопропилового спирта высокой концентрации (90% или выше) на клей.

Используйте ватную палочку или плоский конец лопатки, чтобы соскоблить клей.

Используйте безворсовую ткань или кофейный фильтр, чтобы вытереть оставшийся клей.

Дайте поверхности полностью высохнуть перед нанесением нового клея.

Нанесите новые клеевые полоски или заранее вырезанный клей на корпус в местах, где находился старый клей экрана.

Если вы собираетесь заново установить эту наклейку при сборке, постарайтесь сохранить её максимально целой.

Поднимите край наклейки радиатора, ближайший к нижнему краю Surface.

Поднимите центр наклейки.

Поднимите одну сторону наклейки, приклеенной к радиатору.

Повторите для другой стороны. Наклейка теперь должна быть полностью отделена.

Снимите наклейку.

Если Вы собираетесь снова наклеить эти наклейки при сборке, постарайтесь сохранить их максимально целыми. Эти наклейки легко рвутся при снятии.

Используйте инструмент для открывания, чтобы поддеть край одной из маленьких чёрных наклеек, закрывающих четыре винта в центре радиатора.

Необходимо приподнять край лишь настолько, чтобы схватить его пинцетом.

Используйте тупоконечный пинцет, чтобы снять наклейку, закрывающую винт радиатора.

Повторите эту операцию для остальных трёх наклеек.

Удалите 14 винтов, крепящих радиатор:

Восемь винтов T3, 2.2 мм

Один винт T3, 2.0 мм

Один винт T3, 3.2 мм

Четыре винта T6, 2.5 мм

Радиатор приклеен к процессору термопастой.

Вставьте медиатор для открывания примерно на 2 мм под радиатор у его нижнего края непосредственно слева от кабеля дисплея.

Медиатор должен располагаться между радиатором и рамкой вокруг материнской платы.

Сдвиньте медиатор влево в направлении тепловой трубки, чтобы отделить радиатор от процессора.

Поднимите нижний край радиатора так, чтобы он образовал угол примерно 10° с рамкой.

Поверните радиатор примерно на 10° по часовой стрелке, чтобы можно было снять его с полоски пенополиуретанового клея, закрывающей отверстие для верхнего левого винта.

Снимите радиатор с Surface.

При обратной сборке вставьте верхнее левое отверстие винта радиатора под полоску пенополиуретанового клея.

Перед повторной установкой радиатора обязательно правильно очистите радиатор и процессор и нанесите новую термопасту.

Снимите полоску пенополиуретанового клея с Surface.

Вставьте один зубец острого пинцета под один угол экрана, закрывающего разъём задней камеры.

Поднимите угол, чтобы отделить его от рамки.

Если Вы планируете повторно использовать этот экран, постарайтесь не сгибать его чрезмерно при снятии.

Повторите предыдущий шаг для остальных трёх углов экрана.

Используйте острый пинцет, чтобы приподнять левую сторону экрана.

Подденьте одним зубцом острого пинцета нижний правый край экрана, чтобы полностью отделить его от рамки.

Снимите экран, закрывающий разъём задней камеры.

Если экран не полностью отделился от рамки, подденьте дополнительные участки по краям экрана.

Используйте заострённый конец медиатора, чтобы поддеть прижимной разъём задней камеры и отключить его от гнезда.

В зависимости от ремонтируемого компонента на этом этапе могут сниматься разные экраны на материнской плате. Например, на изображении этого шага снят экран, закрывающий разъём задней камеры.

Используйте отвёртку T3 Torx, чтобы выкрутить восемь винтов 5.5 мм, крепящих панель переднего сенсора.

Вставьте заострённый конец медиатора в зазор на правой стороне панели сенсора между крайним правым и соседним отверстием для винта.

Поднимите правую сторону панели сенсора, чтобы освободить её из рамки.

Необходимо лишь приподнять панель сенсора настолько, чтобы она была подвижна в рамке. Не пытайтесь полностью снять переднюю панель сенсора — она по-прежнему подключена к Surface кабелем под материнской платой.

Повторите предыдущий шаг для зазора в панели сенсора между вторым и третьим отверстиями для винтов слева.

В этом зазоре находится кабель панели сенсора.

Поднимите панель сенсора на 90°, чтобы она стала перпендикулярна рамке.

Не отгибайте панель сенсора более чем на 90° и не поворачивайте её по горизонтали, чтобы не повредить кабель, соединяющий её с материнской платой.

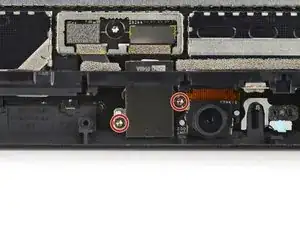

Используйте отвёртку T3 Torx, чтобы выкрутить два винта 1.7 мм, крепящих заднюю камеру.

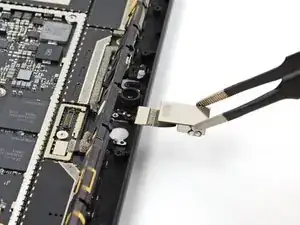

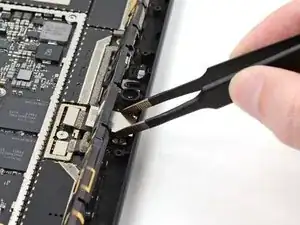

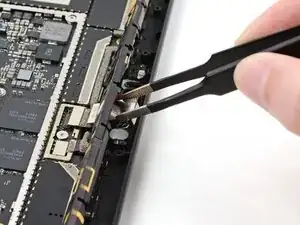

Используйте пару тупых пинцетов, чтобы поддеть и снять заднюю камеру.
