Замена сенсорного экрана Motorola XOOM 2 Media Edition
У вас треснувший, разбитый или не работающий сенсорный экран? Это руководство поможет вам заменить экран. Перед началом работ необходимо приобрести новый экран.
Шаг 1
Перед началом разборки выключите устройство.

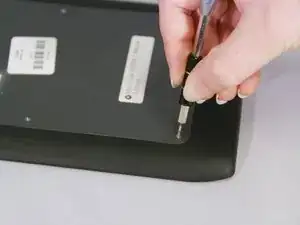

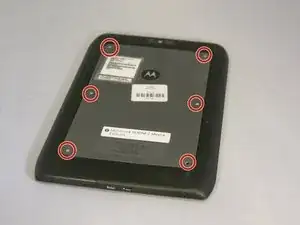

Открутите шесть винтов Torx #3 длиной 2,7 мм.
Шаг 2

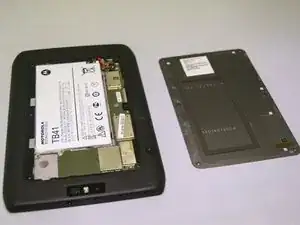

На внутренней стороне задней панели имеется клей. Поднимайте панель постепенно, чтобы не деформировать её.

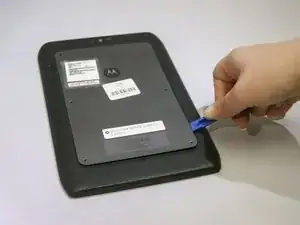

Подденьте заднюю панель пластиковой лопаткой.
При помощи пластиковой лопатки аккуратно просуньте инструмент по краю задней крышки, чтобы снять её.
Шаг 3

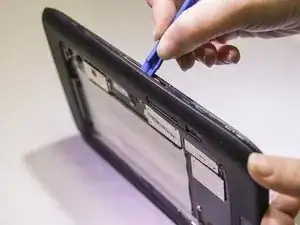

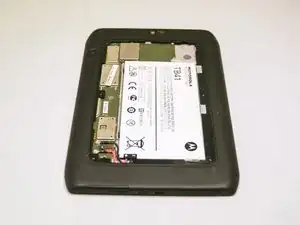

Постепенно подденьте чёрную крышку при помощи пластиковой лопатки.
Шаг 4

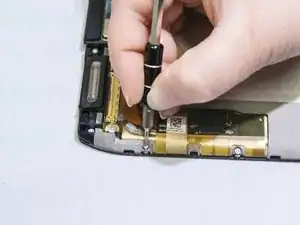

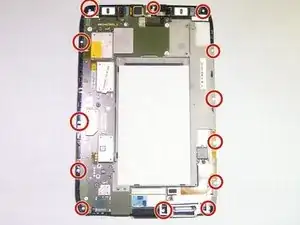

Открутите тринадцать винтов Torx #4 длиной 2,55 мм с помощью отвёртки Torx T4.
Шаг 5

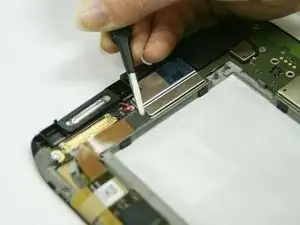

Пинцетом оттяните белый резиновый чехол вверх.
Шаг 6

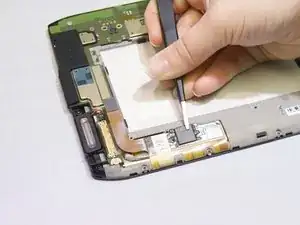

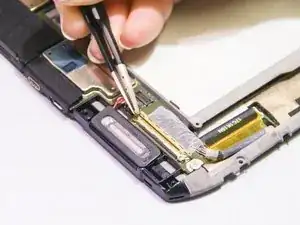

Пинцетом отсоедините маленький чип от разъёма.
Пинцетом отсоедините большой чип от разъёма.
На тыльной стороне большого чипа, расположенном на плате контроллера сенсорного экрана, нанесён клей.
Пинцетом оттяните один конец небольшой полоски скотча, которая крепит контроллер сенсорного экрана.
Шаг 7

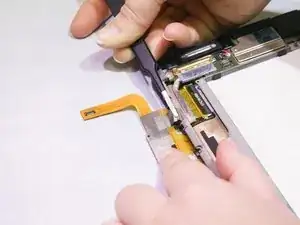

Пинцетом потяните вверх и освободите тонкую перемычку, прикреплённую к разъёму ЖК-дисплея.
Пинцетом извлеките разъём ЖК-дисплея из приёмного гнезда.
Шаг 8

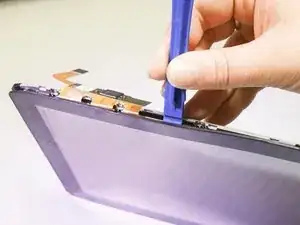

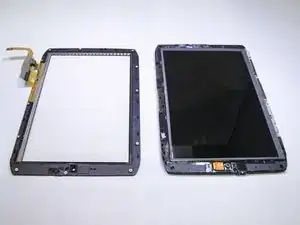

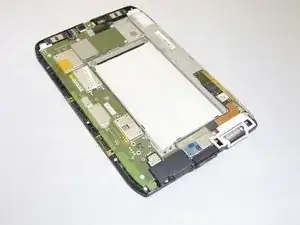

Используйте пластиковую лопатку, чтобы постепенно отделить экран от устройства.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
